Назначение соединителя ОНЦ-РГ-09-45/42-В17

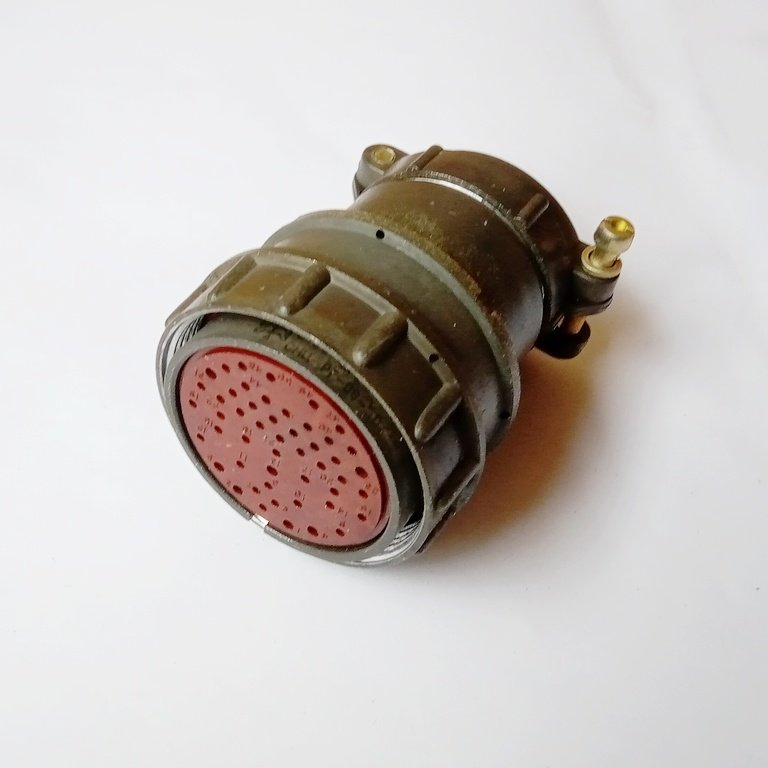

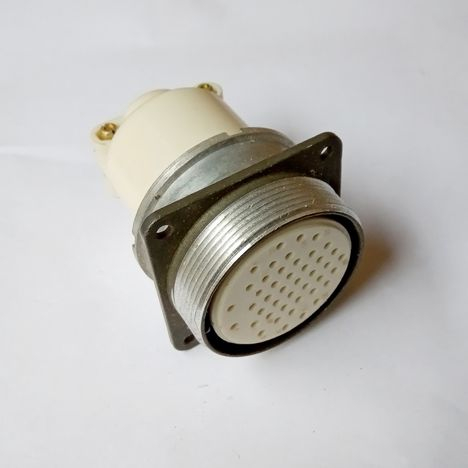

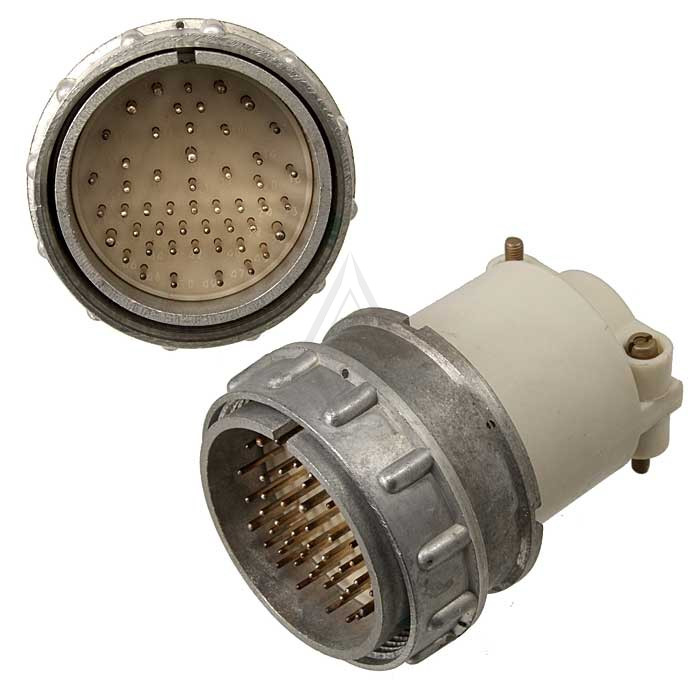

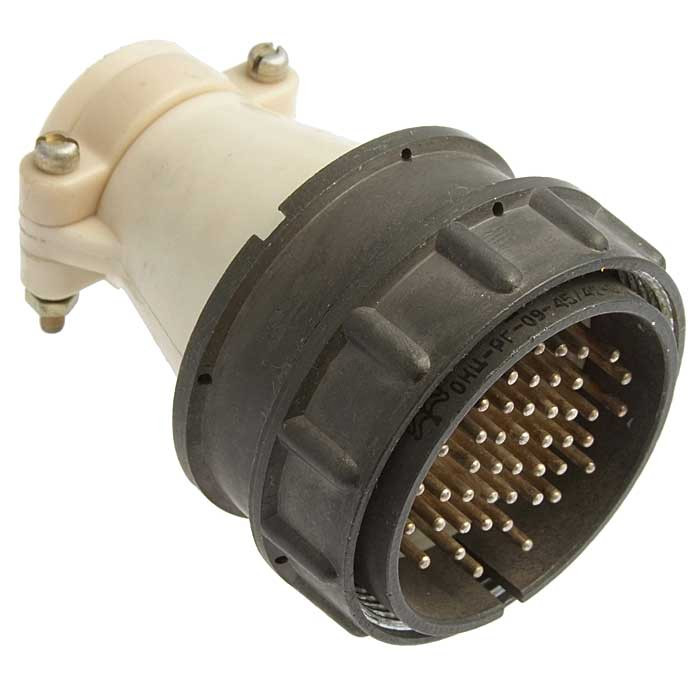

ОНЦ-РГ-09-45/42-В17 — это цилиндрический низкочастотный соединитель с байонетной фиксацией, предназначенный для коммутации электрических цепей. Изделие относится к группе соединителей 2РМ, 2РМД, 2РМТ, 2РМГ, ОНЦ-РГ, объединённых общей конструктивной схемой и условиями эксплуатации. Артикул товара — 7453, категория — ОНЦ.

По типу исполнения это кабельная вилка (штекер), рассчитанная на монтаж на кабель. Байонетный замок обеспечивает быстрое сочленение и расчленение, а также устойчивость к вибрационным и ударным нагрузкам, что важно для подвижных и бортовых систем.

Подтверждённые особенности и технические характеристики

Ниже приведены характеристики, заявленные для данной серии соединителей. Конкретные значения могут зависеть от модификации и условий эксплуатации.

• Тип соединителя: цилиндрический низкочастотный разъём с байонетной фиксацией.
• Количество контактов: 45.
• Тип части: кабельная вилка (штекер) для монтажа на кабель.
• Тип контакта: пайка, обеспечивающая надёжное электрическое соединение проводов.
• Материал корпуса: высокопрочный алюминиевый сплав, часто с защитным покрытием — анодирование или никелирование — для коррозионной стойкости.
• Материал контактов: латунь или бронза с покрытием золотом или серебром для улучшения проводимости и защиты от окисления.
• Материал изолятора: специальные диэлектрические материалы, например фенопласт, обеспечивающие высокую электрическую прочность.
• Напряжение: типовое рабочее до 560 В, предельное до 700 В.
• Ток на контакт: от 2 до 5 А в зависимости от диаметра и типа контактов.
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия.
• Степень защиты: от IP54 до IP67 — защита от пыли и влаги.
• Механическая износостойкость: не менее 500 циклов сочленения и расчленения.
• Устойчивость: высокая к вибрациям, механическим ударам и агрессивным средам.

Применение

Соединители серии ОНЦ-РГ и их аналоги применяются как надёжные компоненты электрических цепей в разных отраслях.

1. Военная и специальная техника: системы связи, управления, радиолокационное оборудование, бронетанковая и авиационная техника, корабельное оборудование.
2. Промышленное оборудование: автоматизированные системы управления технологическими процессами, станки, робототехника, измерительное и контрольное оборудование.
3. Авиация и космонавтика: бортовые системы, навигационное оборудование, системы управления полётами.
4. Железнодорожный транспорт: системы сигнализации, безопасности и управления подвижным составом.
5. Судостроение: электрооборудование на судах и морских платформах.
6. Энергетика: вторичные цепи управления и защиты на подстанциях и в электроустановках.
7. Телекоммуникации: коммутационное оборудование, базовые станции, радиорелейные линии.

Таким образом, ОНЦ-РГ-09-45/42-В17 подходит для ответственных цепей, где требуются стойкость к климатическим и механическим воздействиям, а также стабильный электрический контакт при паечном монтаже.

Условия подбора и эксплуатации

При выборе следует учитывать число контактов, допустимые ток и напряжение, диапазон рабочих температур и требуемую степень защиты. Монтаж выполняется пайкой проводов к контактам вилки, а байонетный замок упрощает обслуживание и замену кабельных сборок. Для сохранения заявленного ресурса в 500 циклов сочленения рекомендуется избегать перекосов при стыковке и загрязнения контактных поверхностей.
