Назначение разъема ОНЦ-РГ-09-45/42-В13

ОНЦ-РГ-09-45/42-В13 — это кабельный электрический соединитель (разъем) серии ОНЦ, предназначенный для коммутации электрических цепей в электро-, радио- и контрольно-измерительных приборах. Разъем применяется для работы как в цепях постоянного тока, так и в цепях переменного тока частотой до 3 МГц. Конструкция допускает использование соединителя с экранированными и неэкранированными кабелями, что делает его универсальным решением для внутреннего монтажа аппаратуры.

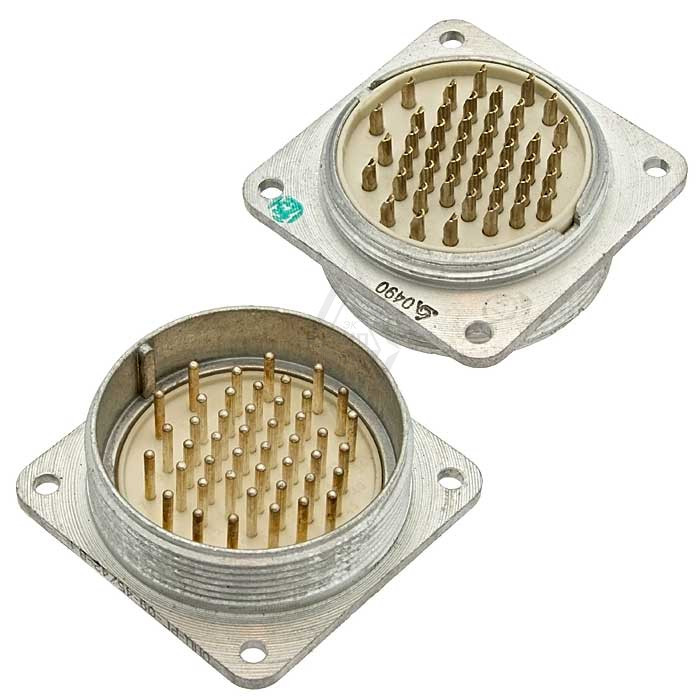

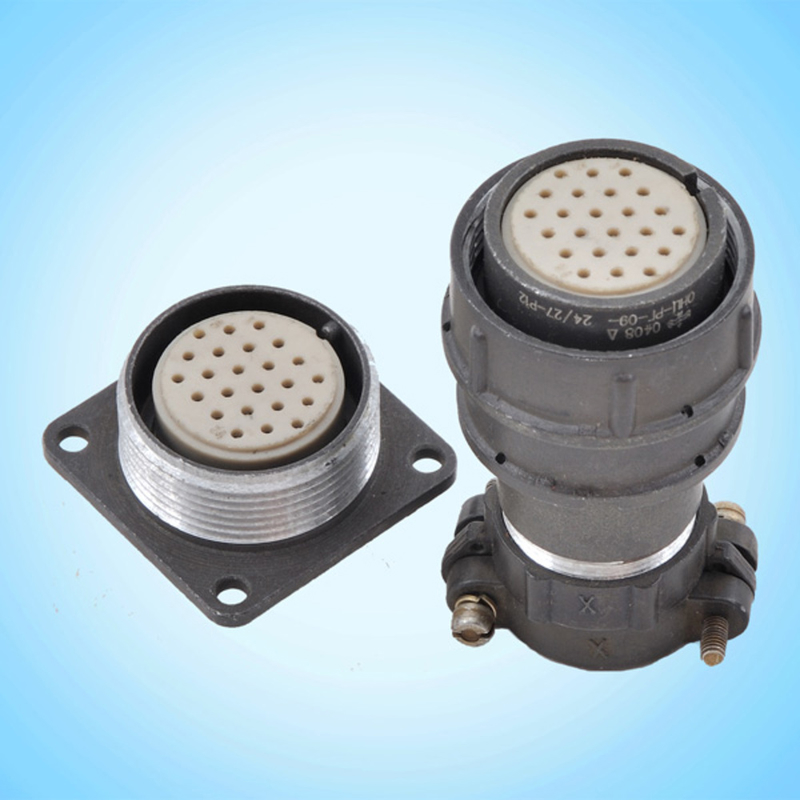

Артикул изделия — 7452. Разъем поставляется в виде двух ответных частей — вилки и розетки, каждая из которых может быть выполнена как приборной, так и кабельной. Такое исполнение обеспечивает гибкость при компоновке блоков, пультов и измерительных стендов.

Подтвержденные технические характеристики

Ниже приведены параметры, заявленные для данной модели соединителя. Все значения следует рассматривать как справочные для подбора и эксплуатации.

• Тип разъема: ОНЦ-РГ-09.
• Количество контактов: 45.
• Условный размер корпуса: 42 миллиметра.
• Рабочее напряжение: 500 вольт.
• Сопротивление контактов диаметром 1,0 миллиметра — не более 50 миллиом.
• Сопротивление контактов диаметром 1,5 миллиметра — не более 30 миллиом.
• Максимальный рабочий ток на контакт: до 3,5 ампера; на одиночный контакт — до 10 ампер.
• Сопротивление изоляции: не менее 5000 мегаом.
• Диапазон рабочих температур: от минус 60 до плюс 70 градусов Цельсия.

Конструктивные особенности

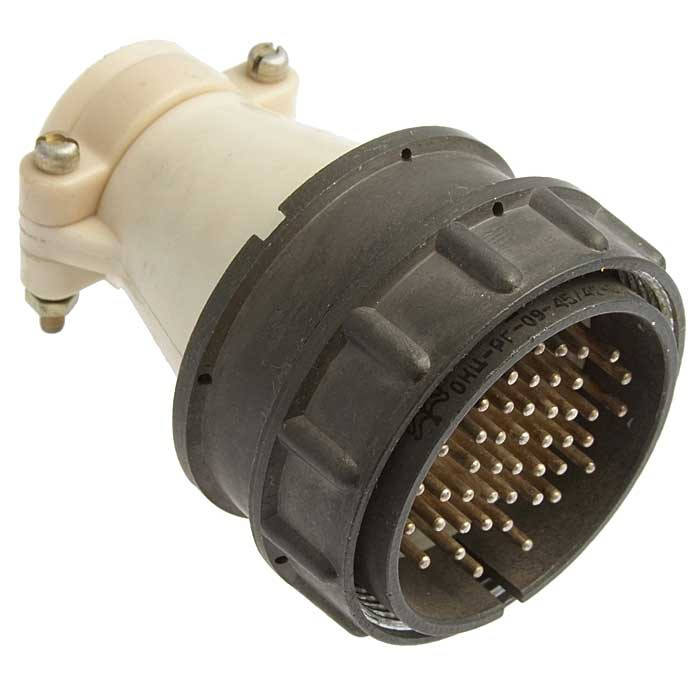

Разъем выполнен с экранированной кабельной частью и прямым кожухом (патрубком). Сочленение ответных частей производится резьбовым способом, что обеспечивает надежную фиксацию и механическую стойкость соединения при вибрационных и ударных нагрузках. Поляризация корпусов выполнена одношпоночной — такая схема исключает неправильную стыковку и гарантирует правильное взаимное расположение контактов.

Контактные элементы имеют никелевое покрытие, которое повышает коррозионную стойкость и продлевает срок службы разъема при эксплуатации в условиях повышенной влажности и перепадов температур.

Применение и условия эксплуатации

Разъемы серии ОНЦ-РГ-09 широко используются в электротехнической, радиотехнической и контрольно-измерительной аппаратуре. Они востребованы там, где требуется передача сигналов и питания по многожильным кабелям при повышенных требованиях к экранированию и помехозащищенности.

Изделие соответствует техническим условиям бР0.364.082 ТУ. Соединитель предназначен для внутреннего монтажа и рассчитан на эксплуатацию в умеренных и холодных климатических условиях (категория УХЛ). Перед установкой рекомендуется проверить целостность контактов, состояние изоляции и чистоту резьбовых поверхностей, а сочленение выполнять без излишних усилий, чтобы не повредить контактную группу.

Комплектация и совместимость

В состав поставки входят ответные части разъема — вилка и розетка в требуемом исполнении (приборном или кабельном). Производитель в предоставленных данных не указан. Сведения о гарантии, стране производства и дополнительных аксессуарах не заявлены, поэтому уточняйте их у поставщика при заказе.

Для корректного подбора важно учитывать количество контактов, условный размер корпуса и тип сочленения. Модель ОНЦ-РГ-09-45/42-В13 совместима с ответными частями соответствующего типоразмера серии ОНЦ-РГ-09, имеющими аналогичное число контактов и одношпоночную поляризацию корпуса.
