Назначение разъёма ОНЦ-РГ-09-45/42-В1

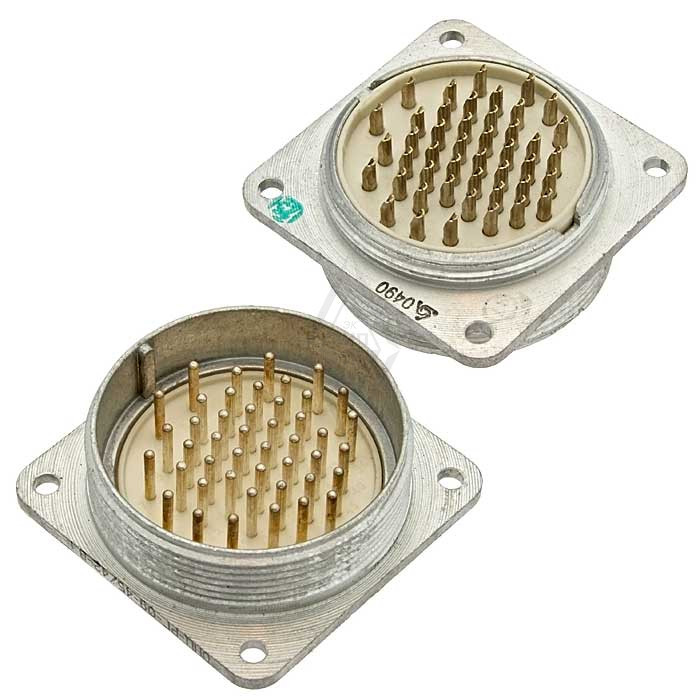

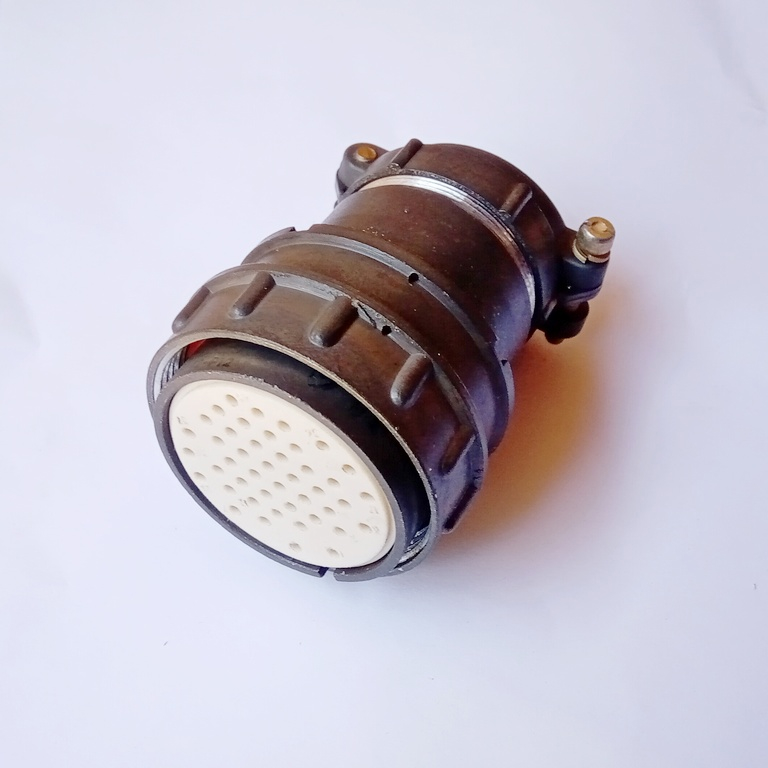

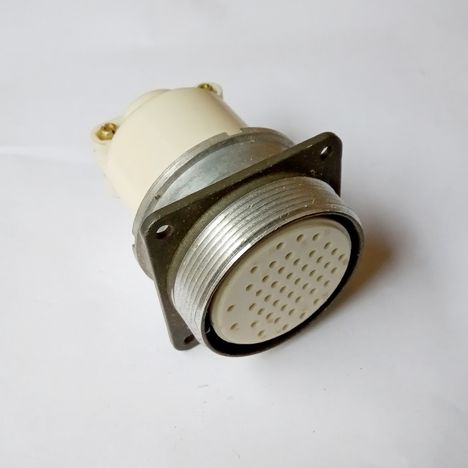

ОНЦ-РГ-09-45/42-В1 представляет собой приборную вилку из серии цилиндрических низкочастотных разъёмов ОНЦ-РГ-09. Изделие предназначено для соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Разъём применяется в составе электронной и электрической аппаратуры, где требуется компактное многоконтактное соединение с фиксированными электрическими параметрами.

Данная модель относится к приборной части разъёмного соединения и поставляется без кожуха (патрубка). Это означает, что вилка рассчитана на внутренний монтаж в составе блоков, стоек и иных устройств, где корпусные элементы кабельной части обеспечиваются конструкцией самого прибора.

Конструктивные и электрические особенности

Вилка имеет 45 контактов диаметром от 1 до 1,5 мм. Условный размер корпуса составляет 42 мм. Такое сочетание числа контактов и габарита корпуса позволяет передавать большое количество сигналов через один разъём при умеренных габаритах посадочного места.

Максимальное рабочее напряжение достигает 500 В. Электрические параметры контактной пары нормированы следующим образом:

• сопротивление контактов — до 50 мОм для контактов диаметром 1 мм;
• сопротивление контактов — до 30 мОм для контактов диаметром 1,5 мм;
• сопротивление изоляции — не менее 5000 МОм;
• максимальный ток на контакт — до 10 А.

Корпус изготовлен из алюминиевого сплава АЛ-11. Изолятор выполнен из пресс-материала АГ-4, а контакты имеют никелевое покрытие. Такое сочетание материалов обеспечивает механическую прочность корпуса, стабильность изоляционных свойств и коррозионную стойкость контактной группы.

Разъём является негерметичным. Это следует учитывать при проектировании: изделие не предназначено для работы в условиях прямого воздействия влаги, агрессивных сред или повышенного давления.

Условия эксплуатации и надёжность

Вилка подходит для эксплуатации в умеренном и холодном климате, что соответствует климатическому исполнению УХЛ. Диапазон рабочих температур составляет от минус 60 до плюс 70 градусов Цельсия. Такой диапазон допускает применение разъёма как в отапливаемых помещениях, так и в неотапливаемых технических отсеках, где температура может опускаться значительно ниже нуля.

Ресурсные характеристики изделия подтверждаются следующими параметрами:

• выдерживает до 500 сочленений и расчленений;
• наработка — не менее 10000 часов;
• устойчивость к механическим ударам — до 1500 метров на секунду в квадрате при одиночных воздействиях;
• устойчивость к механическим ударам — до 400 метров на секунду в квадрате при многократных воздействиях.

Перечисленные параметры определяют область применения разъёма: он рассчитан на аппаратуру, работающую с периодическими подключениями и отключениями, а также на условия, сопровождающиеся вибрационными и ударными нагрузками умеренной интенсивности.

Применение и монтаж

ОНЦ-РГ-09-45/42-В1 применяется для внутреннего монтажа экранированных и неэкранированных кабелей. Исполнение без кожуха (патрубка) означает, что вилка устанавливается непосредственно на приборной части, а кабельная разделка и экранирование выполняются средствами ответной части или конструкции устройства.

Благодаря 45 контактам разъём подходит для передачи групповых сигналов управления, питания и измерений в пределах одной вилки. Совместимость с цепями постоянного и переменного тока частотой до 3 МГц делает его применимым в низкочастотной аппаратуре, системах сбора данных, устройствах управления и электропитания.

При монтаже следует учитывать отсутствие герметичности и ориентироваться на климатическое исполнение УХЛ, а также на нормированные значения тока и напряжения. Артикул изделия — 7451, категория — ОНЦ.
