Назначение

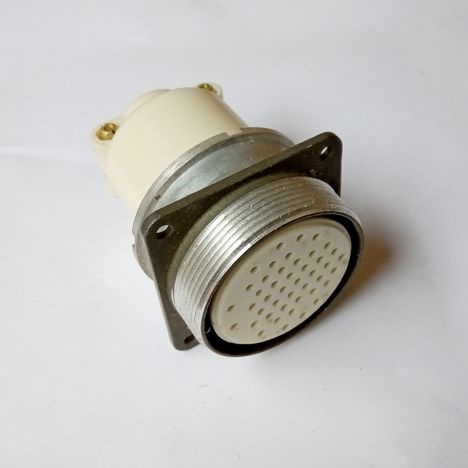

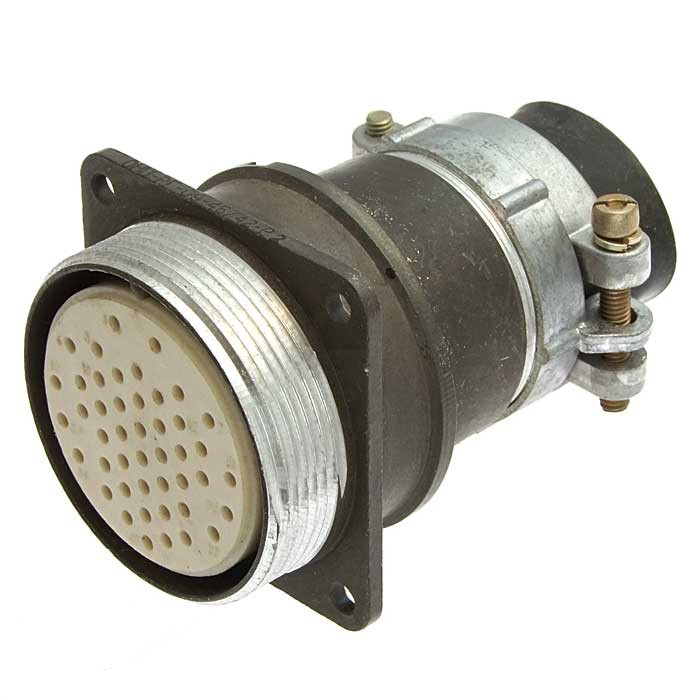

ОНЦ-РГ-09-45/42-Р2 — низкочастотный цилиндрический соединитель, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Разъём применяется для коммутации электрических цепей в электро-, радио- и контрольно-измерительных приборах, где требуется надёжное соединение при большом числе контактов.

Изделие относится к категории ОНЦ и представляет собой комбинированный разъём, состоящий из приборной и кабельной частей. Такая конструкция позволяет использовать его как для внутреннего монтажа в составе аппаратуры, так и для подключения внешних кабельных линий с экранированными или неэкранированными кабелями.

Подтверждённые технические особенности

Основные характеристики соединителя определяют его применимость в цепях с нормируемыми параметрами передачи сигнала и питания. Ниже перечислены подтверждённые параметры.

• Тип соединителя: низкочастотный цилиндрический.
• Количество контактов: 45.
• Рабочее напряжение: до 500 В.
• Рабочий ток на контакт: от 2,5 А до 7,5 А.
• Сопротивление контактов: не более 0,05 Ом для контактов диаметром 1,0 мм и не более 0,03 Ом для контактов диаметром 1,5 мм.
• Поляризация корпусов: одношовная, что исключает неправильное сочленение частей разъёма.
• Покрытие контактов: никель.

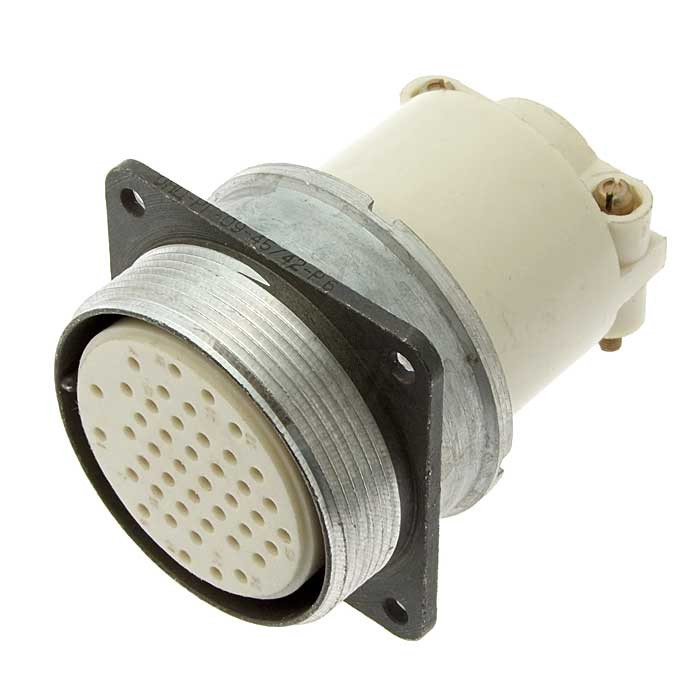

• Конструктивное исполнение приборной части: без патрубков или с прямыми патрубками.

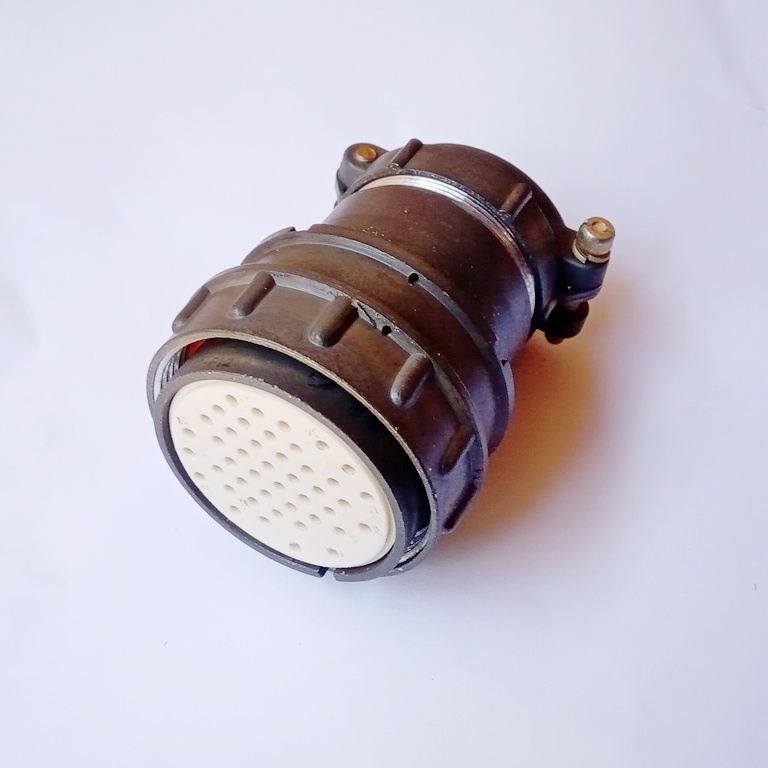

• Конструктивное исполнение кабельной части: без патрубков либо с прямыми или угловыми патрубками.

Разъём допускает изменение вида концевой гайки патрубка в зависимости от требований монтажа, что обеспечивает гибкость при сборке кабельных сборок с экранированными и неэкранированными кабелями.

Условия эксплуатации

Соединитель ОНЦ-РГ-09-45/42-Р2 предназначен для внутреннего монтажа и выпускается в климатическом исполнении УХЛ. Рабочая температура окружающей среды составляет от минус 60 °C до плюс 70 °C. Указанный диапазон позволяет применять изделие в аппаратуре, эксплуатируемой в широком спектре климатических условий, в том числе при отрицательных температурах.

Исполнение УХЛ предполагает работу в зонах с умеренным и холодным климатом. При внутреннем монтаже разъём защищён от прямого воздействия осадков и агрессивных сред корпусом прибора или блока, в который он установлен.

Применение и особенности установки

Разъёмы данного типа широко используются в электронике, радиоэлектронной аппаратуре и измерительных приборах. Их конструкция обеспечивает надёжное электрическое соединение и удобство установки, что делает изделие востребованным среди специалистов в области электротехники и приборостроения.

1. Внутренний монтаж в корпусах электро-, радио- и контрольно-измерительных приборов.
2. Подключение экранированных и неэкранированных кабелей с выбором подходящего варианта патрубка.
3. Коммутация цепей постоянного и переменного тока частотой до 3 МГц.
4. Работа в составе аппаратуры с нормированным числом контактов — 45.

При подборе разъёма следует учитывать требуемое конструктивное исполнение приборной и кабельной частей: наличие или отсутствие патрубков, их прямую либо угловую форму. Поляризация корпусов одношовного типа обеспечивает однозначную ориентацию при сочленении и предотвращает ошибки подключения. Покрытие контактов никелем способствует стабильности переходного сопротивления в пределах указанных значений.

Артикул изделия — 7460. Категория — ОНЦ.
