Назначение разъёма ОНЦ-РГ-09-45/42-Р17

ОНЦ-РГ-09-45/42-Р17 — цилиндрический низкочастотный электрический соединитель, предназначенный для коммутации цепей постоянного и переменного тока с частотой до 3 МГц. Изделие применяется при максимальном рабочем напряжении до 500 В и рабочем токе на контакт до 15 А. Разъём относится к категории ОНЦ и используется для внутреннего монтажа в составе электрических систем, где требуется надёжное механическое и электрическое соединение.

Конструкция и подтверждённые особенности

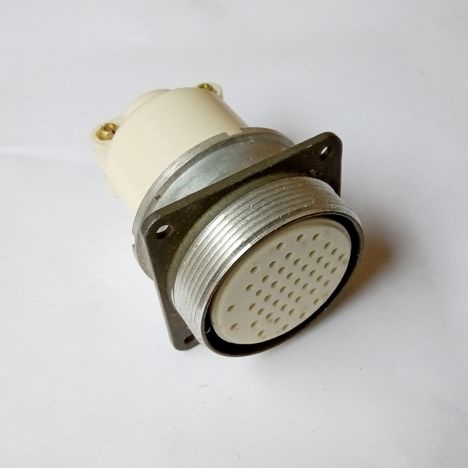

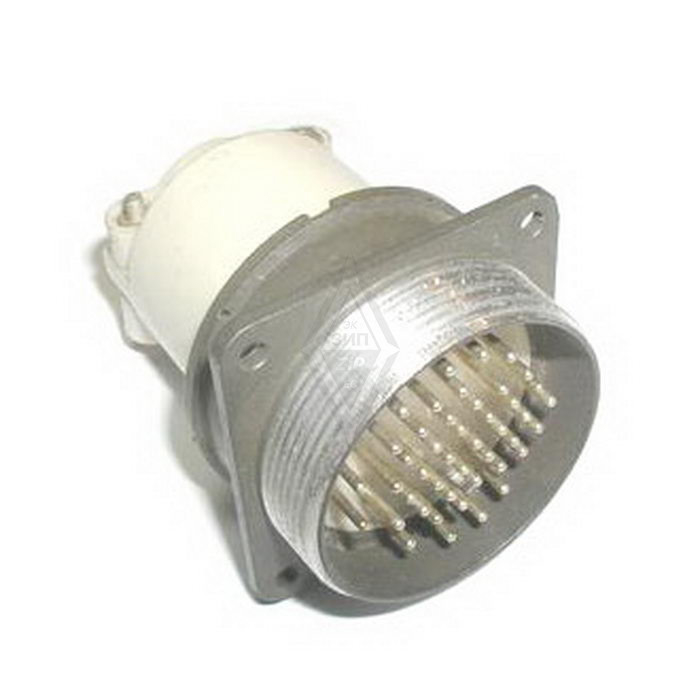

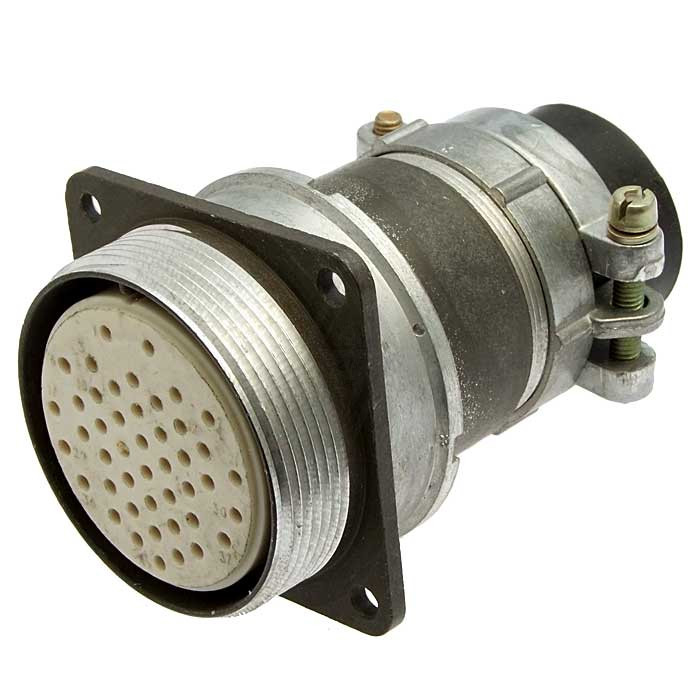

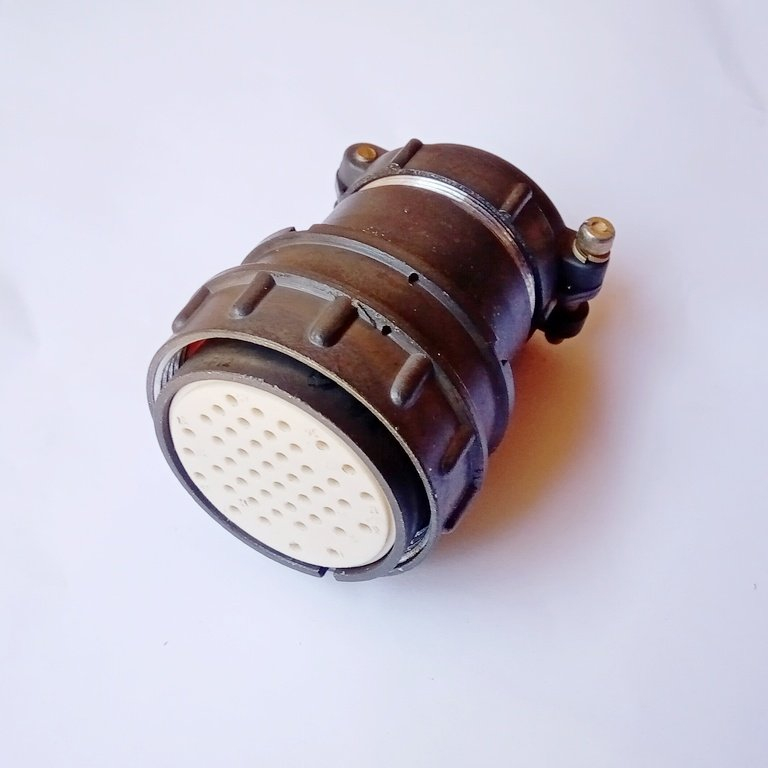

Разъём состоит из двух ответных частей — вилки и розетки, каждая из которых может быть выполнена как приборной, так и кабельной. Предусмотрено исполнение без патрубков, а также с прямыми и угловыми патрубками, что позволяет адаптировать соединитель к различным условиям монтажа и направлению подвода кабеля.

Сочленение частей выполняется резьбовым способом, что обеспечивает механическую фиксацию и стабильность контакта. Поляризация корпусов выполнена по одношпоночному принципу — это исключает неправильную стыковку и гарантирует верное взаимное расположение контактов.

Контактные элементы имеют никелевое покрытие, которое обеспечивает хорошую проводимость и защиту от коррозии. Сопротивление контактов составляет не более 50 мОм.

Технические характеристики

• Тип соединителя: ОНЦ-РГ-09.
• Количество контактов: 45.
• Максимальное рабочее напряжение: 500 В.
• Рабочий ток на контакт: до 15 А.
• Частотный диапазон: постоянный и переменный ток частотой до 3 МГц.
• Сопротивление контактов: не более 50 мОм.
• Температура эксплуатации: от минус 60 °C до плюс 70 °C.
• Срок службы: не менее 10 000 часов.

Применение и условия эксплуатации

Разъёмы ОНЦ-РГ-09-45/42-Р17 предназначены для внутреннего монтажа. Допускается их использование как с экранированными, так и с неэкранированными кабелями, что делает изделие универсальным для различных электрических систем.

Широкий диапазон рабочих температур от минус 60 °C до плюс 70 °C позволяет применять соединитель в разных климатических условиях, в том числе при существенных перепадах температуры. Совокупность технических параметров — 45 контактов, напряжение до 500 В и ток до 15 А на контакт — определяет область применения разъёма в составе низкочастотных цепей, где требуется передача сигналов и питающих напряжений через резьбовое сочленение с поляризацией корпуса.

Артикул изделия — 7459, категория — ОНЦ. Производитель в предоставленных данных не указан.
