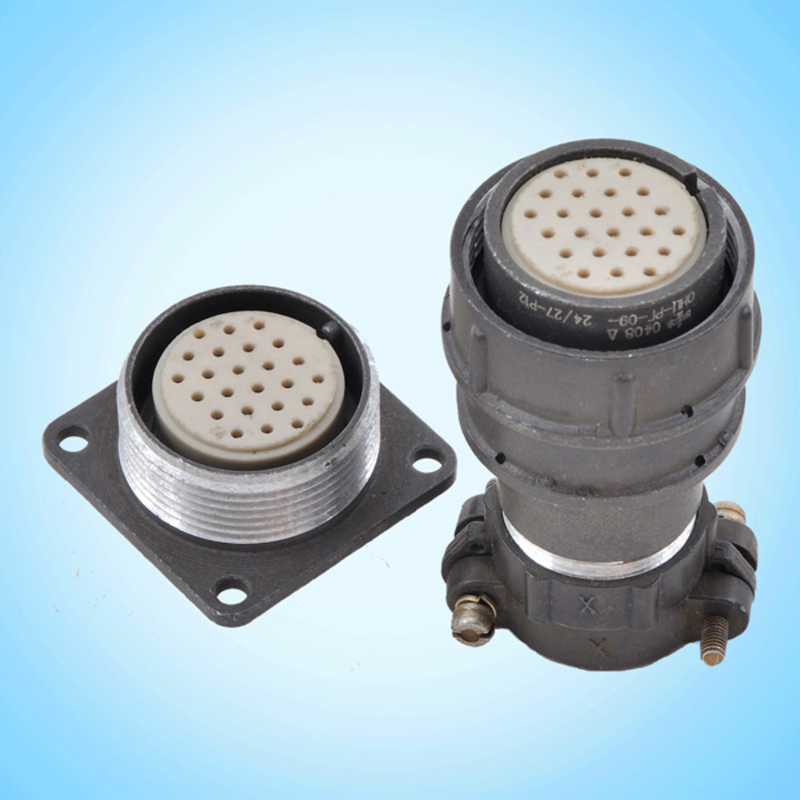

Назначение соединителя ОНЦ-РГ-09-45/42-Р12

ОНЦ-РГ-09-45/42-Р12 представляет собой низкочастотный цилиндрический электрический соединитель, предназначенный для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие относится к категории ОНЦ и применяется там, где требуется надёжное механическое и электрическое соединение кабельных линий с оборудованием.

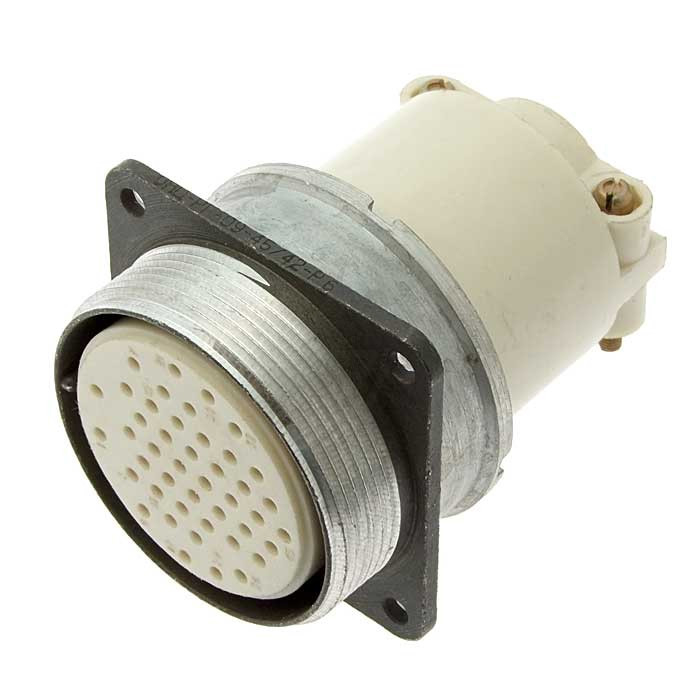

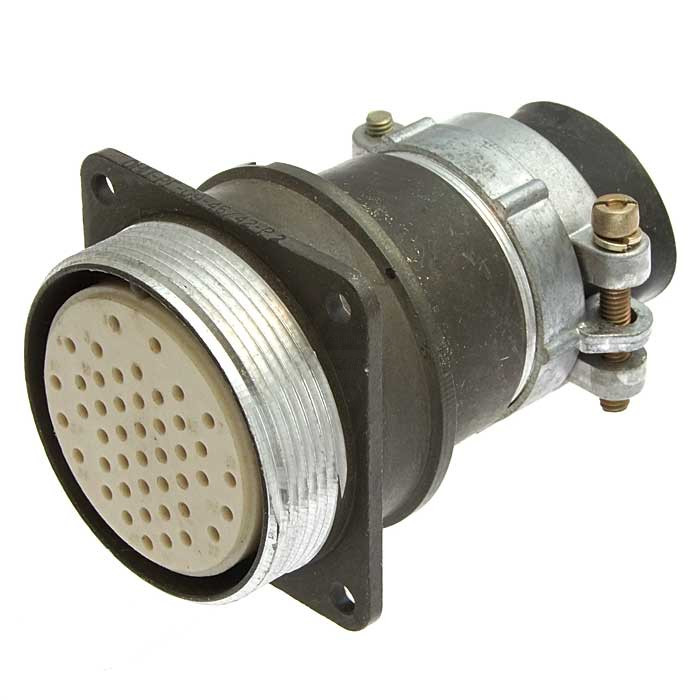

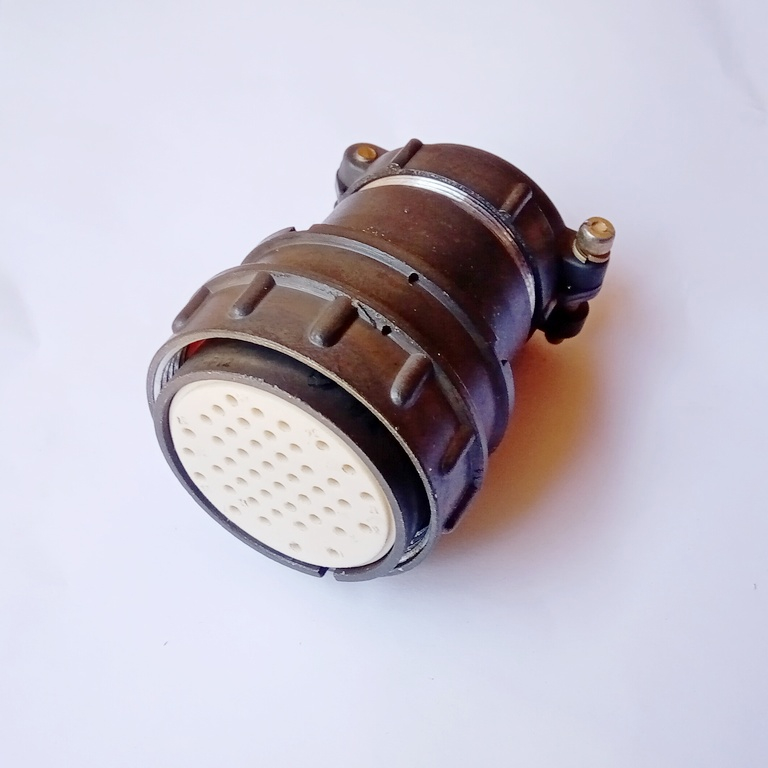

Соединитель выполнен в виде розетки (тип исполнения Р) с кабельной частью неэкранированного исполнения и прямым кожухом, который также называют патрубком. Типоразмер корпуса — 42. Такое конструктивное решение обеспечивает удобный ввод кабеля и устойчивую фиксацию ответной части при эксплуатации в составе различных устройств и систем.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данной модели соединителя. Они определяют его применимость в конкретных электрических схемах и условиях работы.

• Количество контактов — 45.
• Рабочее напряжение — до 500 В.
• Максимальный ток на один контакт — до 10 А.
• Сопротивление контактов для диаметра 1,0 мм — не более 0,05 Ом.
• Сопротивление контактов для диаметра 1,5 мм — не более 0,03 Ом.
• Сопротивление изоляции — не менее 5000 МОм.
• Тип соединителя — розетка.
• Размер корпуса — 42.
• Кабельная часть — неэкранированная, с прямым кожухом (патрубком).

Условия эксплуатации

Соединители серии ОНЦ-РГ-09 рассчитаны на работу в жёстких климатических и механических условиях, что подтверждается следующими параметрами.

Температурный диапазон и давление

Температура окружающей среды при эксплуатации — от минус 60 градусов Цельсия до плюс 70 градусов Цельсия. Изделие сохраняет работоспособность при пониженном атмосферном давлении вплоть до 5,3 умноженное на 10 в минус четвёртой степени Паскаля, что соответствует 400 миллиметрам ртутного столба.

Устойчивость к механическим воздействиям

Соединитель выдерживает синусоидальную вибрацию в диапазоне частот от 1 Гц до 5000 Гц с ускорением до 100 метров на секунду в квадрате. Также заявлена устойчивость к ударным нагрузкам одиночного действия с ускорением до 1500 метров на секунду в квадрате и к ударам многократного действия с ускорением до 400 метров на секунду в квадрате.

Применение

Соединители ОНЦ-РГ-09 предназначены для монтажа как экранированными, так и неэкранированными кабелями. Модель ОНЦ-РГ-09-45/42-Р12 с неэкранированной кабельной частью применяется в тех случаях, когда требуется компактное подключение большого числа цепей — до 45 контактов — при умеренных требованиях к экранированию.

Благодаря широкому диапазону рабочих температур, стойкости к вибрации и ударам, а также способности работать при пониженном давлении, такие соединители востребованы в промышленном оборудовании, измерительной и научной аппаратуре, системах управления и других устройствах, где необходимо надёжное соединение в условиях изменяющихся климатических факторов. Изделие обеспечивает стабильную передачу сигнала и питания, долговечность и удобство монтажа в составе ответных частей соответствующего типоразмера.
