Назначение

ОНЦ-РГ-09-45/39Р13 представляет собой кабельную розетку серии ОНЦ-РГ-09, полностью соответствующую модели 2РМ39КПЭ45Г2В1, а также близкой модели 2РМТ39КПЭ45Г2В1В. Изделие предназначено для электрического соединения и разъединения цепей низкого напряжения в составе кабельных сборок и жгутов. Розетка относится к классу цилиндрических низкочастотных соединителей и применяется там, где требуется надёжная коммутация большого числа проводников при воздействии механических и климатических нагрузок.

Конструкция позволяет использовать розетку как в составе экранированных кабельных линий, так и в качестве ответной части для соответствующих вилок серии. Благодаря металлическому корпусу и карболитовому изолятору изделие устойчиво к вибрации, ударам и перепадам температуры, что определяет его применение в приборах и оборудовании, работающих в жёстких условиях эксплуатации.

Подтверждённые особенности

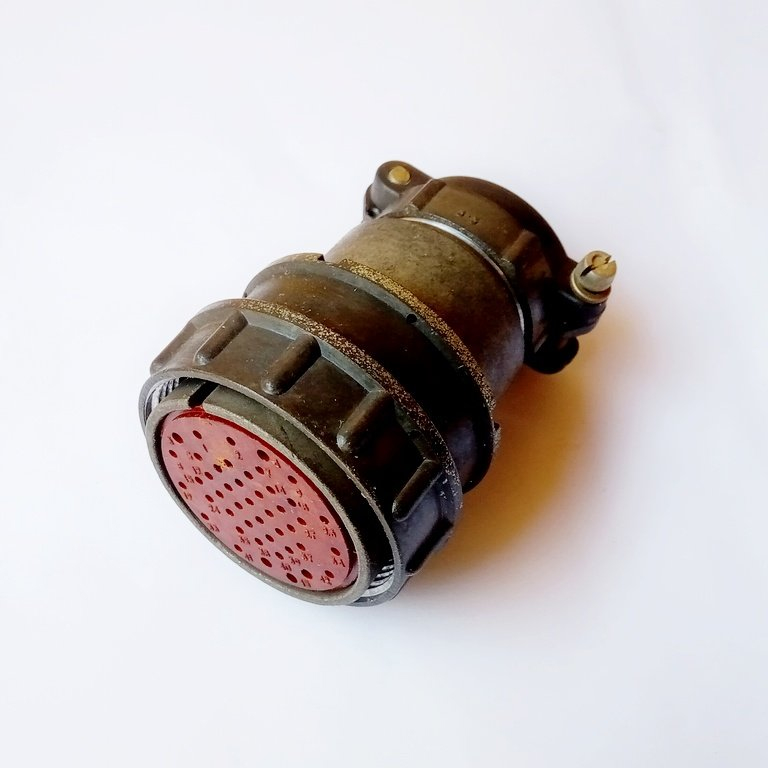

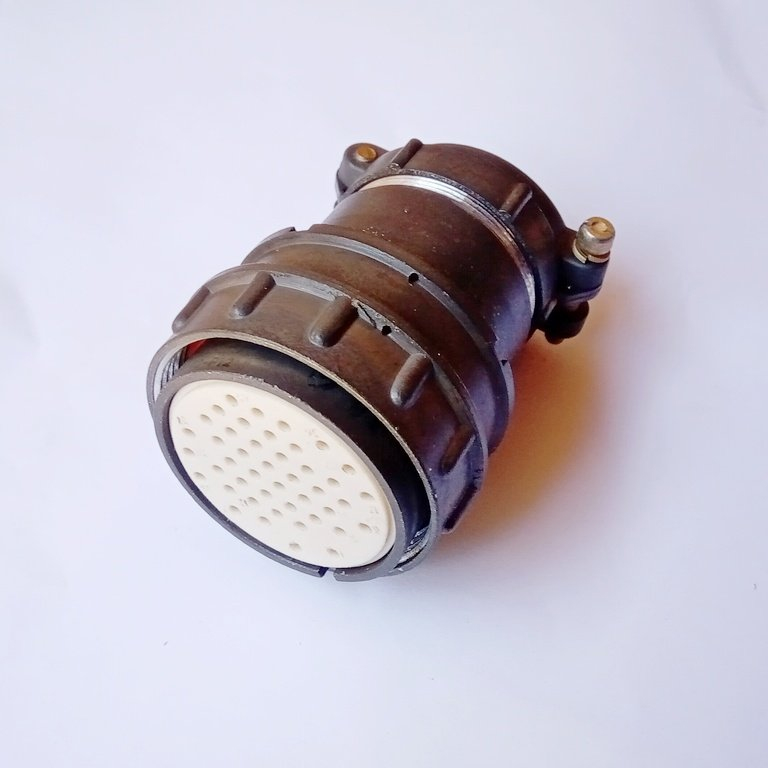

Корпус розетки выполнен из алюминиевого сплава, изолятор — из карболита. Покрытие корпуса — оксидирование, цвет серый; изолятор имеет коричневый цвет. Поляризация одношпоночная, что исключает неправильное сочленение. Метод сочленения — резьбовой, шаг резьбы накидной гайки составляет D42 на 1,5 миллиметра. Габаритные размеры: диаметр 48 миллиметров, высота 56 миллиметров.

Розетка оснащена 45 контактами, из которых 40 контактов имеют диаметр 1 миллиметр и рассчитаны на ток до 4 ампер, а 5 контактов имеют диаметр 1,5 миллиметра и рассчитаны на ток до 8 ампер. Общий ток на разъём достигает 167 ампер, рабочее напряжение — до 700 вольт. Контакты съёмные, изготовлены из латуни с серебряным покрытием. Монтаж электрический выполняется пайкой, механический монтаж — объёмный. Корпус кабельный, с прямым патрубком и гайкой для экранированного кабеля.

Электрические и эксплуатационные параметры

• Электрическая прочность изоляции: 2300 вольт.
• Сопротивление изоляции: 5000 мегаом.
• Рабочий диапазон температур: от минус 60 до плюс 100 градусов Цельсия.
• Климатическое исполнение: В2.1.
• Вибрация: до 50 g в диапазоне от 1 до 5000 герц.
• Удары: до 500 g.
• Ресурс: 500 соединений-расчленений.
• Срок хранения: до 15 лет.

Применение

Розетка применяется в составе кабельных соединений приборов, пультов, блоков и стоек, где необходимо передавать сигналы и питание по большому числу цепей. Кабельный корпус с прямым патрубком и гайкой для экранированного кабеля позволяет надёжно закрепить кабель и обеспечить экранирование линии. Съёмные контакты из латуни с серебряным покрытием упрощают ремонт и замену отдельных цепей без замены всего соединителя.

Изделие соответствует ГОСТ или техническим условиям ГЕ0.364.126. Указанные характеристики подтверждают возможность эксплуатации розетки в условиях повышенной вибрации, ударных нагрузок и широкого диапазона температур, что делает её пригодной для ответственных применений в промышленной и специальной аппаратуре.
