Назначение соединителя

ОНЦ-РГ-09-45/39-В13 «ОТК» представляет собой цилиндрический низкочастотный электрический соединитель советского и российского производства. Изделие предназначено для создания надёжного разъёмного электрического соединения в электрических цепях постоянного и переменного тока. Разъём применяется для приборных и кабельных подключений в электронике, радиоаппаратуре и контрольно-измерительных устройствах. Конструкция рассчитана на объёмный монтаж, то есть установку внутри корпусов приборов и блоков, где соединитель монтируется непосредственно на шасси или в отверстии панели.

Конструктивные особенности

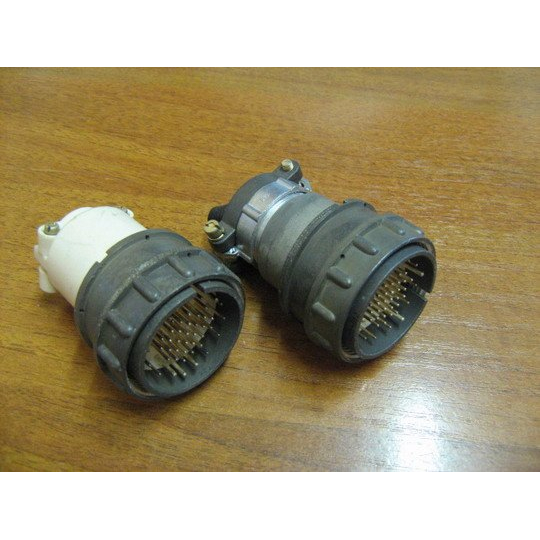

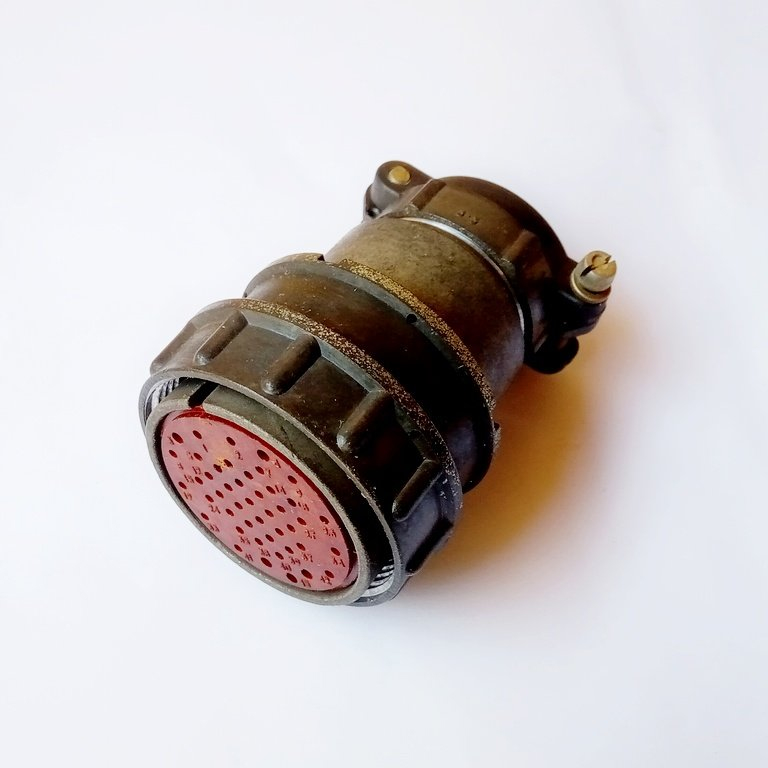

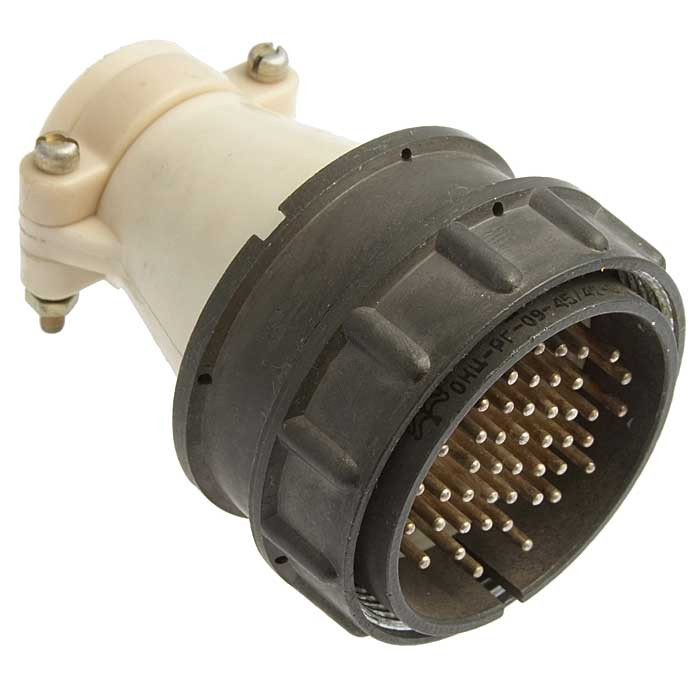

ОНЦ-РГ-09-45/39-В13 «ОТК» выполнен в виде кабельной вилки, оснащённой экранированным прямым кожухом, который также называют патрубком. Экранирование обеспечивает защиту передаваемого сигнала от внешних электромагнитных помех, что важно при работе с измерительной и радиоаппаратурой.

Соединитель имеет 45 контактов. Из них 40 контактов имеют диаметр 1 мм и 5 контактов — диаметр 1,5 мм. Такое распределение контактов позволяет коммутировать как слаботочные сигнальные цепи, так и цепи с повышенным током в пределах одного разъёма.

Сочленение корпусов резьбовое, что обеспечивает механическую фиксацию и предотвращает самопроизвольное разъединение при вибрации. Применена одношпоночная поляризация — она исключает неправильную стыковку ответных частей и гарантирует единственно верное взаимное положение контактов.

• Материал корпуса — алюминиевый сплав.
• Покрытие контактов — никель.
• Тип сочленения — резьбовое с одношпоночной поляризацией.
• Исполнение кожуха — прямой патрубок с экранированием.

Электрические характеристики

Номинальное напряжение соединителя составляет 500 В. Рабочий ток достигает 4 А на каждый контакт диаметром 1 мм и 8 А на каждый контакт диаметром 1,5 мм. Рабочая частота — до 3 МГц, что относит изделие к классу низкочастотных соединителей.

Сопротивление изоляции составляет не менее 5000 МОм, что подтверждает пригодность разъёма для цепей, чувствительных к утечкам. Минимальная наработка изделия — 10 000 часов, а ресурс по числу сочленений — 500 циклов сопряжения и расчленения.

Условия эксплуатации

ОНЦ-РГ-09-45/39-В13 «ОТК» рассчитан на работу в широком диапазоне температур — от минус 60 градусов Цельсия до плюс 70 градусов Цельсия. Соединитель выдерживает относительную влажность воздуха до 98 процентов при температуре плюс 25 градусов Цельсия. Работоспособность сохраняется при атмосферном давлении от 10 в минус пятой степени мм рт. ст. до 300 мм рт. ст.

Изделие является негерметичным, поэтому при эксплуатации в условиях повышенной влажности или агрессивной среды требуется защита со стороны корпуса прибора. Такая особенность делает соединитель пригодным прежде всего для монтажа внутри аппаратуры, а не для открытой установки на улице.

Применение и приёмка

Разъёмы данного типа востребованы в электронике, радиоаппаратуре и контрольно-измерительных устройствах, где требуется компактное многоконтактное соединение с экранированием и механической фиксацией. Их применяют для подключения кабелей и жгутов к приборам, блокам и стойкам, а также для организации переходов между отдельными узлами.

Данное исполнение имеет приёмку «ОТК», то есть изделие прошло контроль отдела технического качества предприятия-изготовителя. Артикул товара — 7444, категория — ОНЦ. Страна производства и комплектация поставки в предоставленных данных не указаны, поэтому сведения о них не приводятся.
