ОНЦ-РГ-09-45/39-В12

Цена: ПОД ЗАКАЗ

Технические характеристики

ОНЦ-РГ-09-45/39-В12

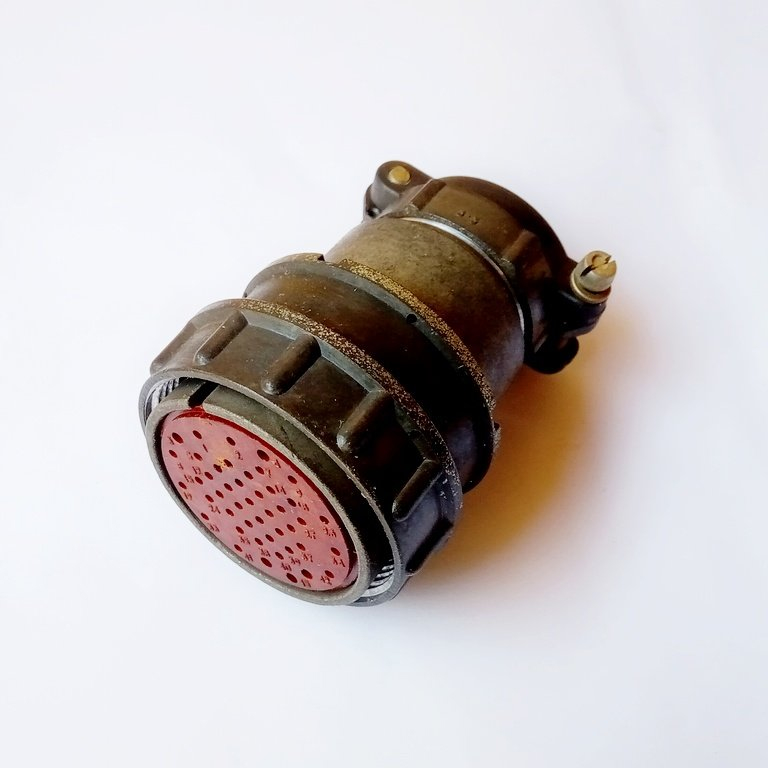

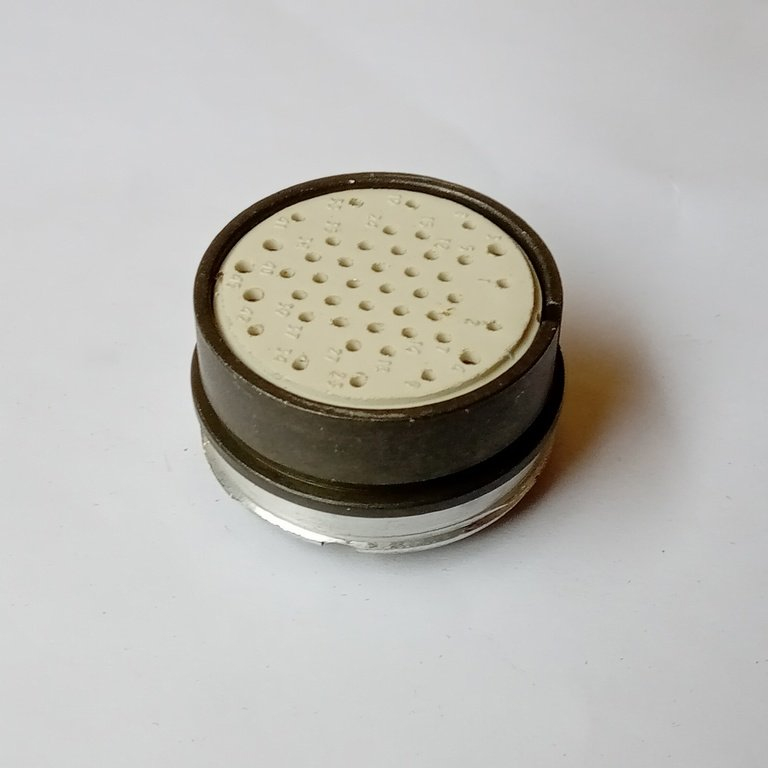

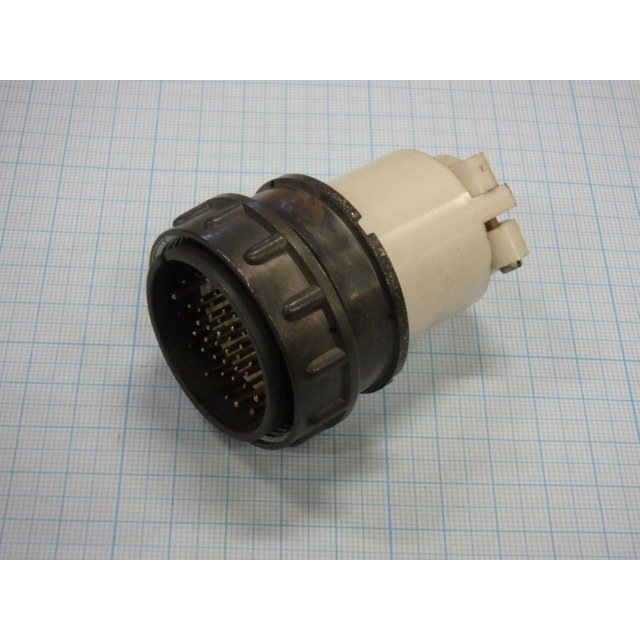

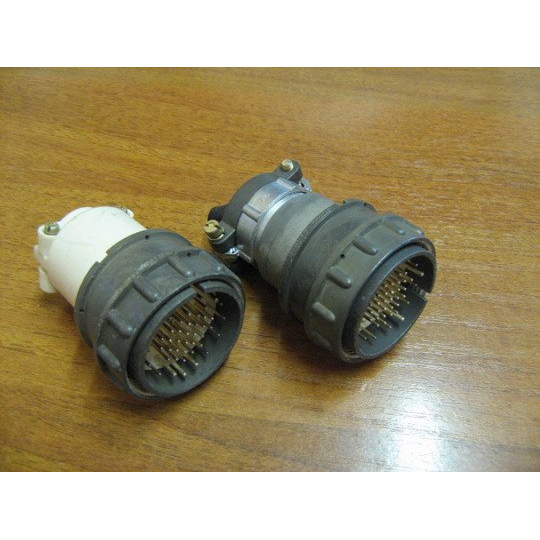

ОНЦ-РГ-09-45/39-В12 — это вилка кабельная цилиндрического низкочастотного разъема отечественного производства. Она предназначена для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц, с резьбовым методом сочленения и монтажом методом пайки.

Основные характеристики

Разъем имеет 45 контактов: 40 шт. диаметром 1 мм (ток до 4 А) и 5 шт. диаметром 1,5 мм (ток до 8 А), с покрытием никелем из латуни. Корпус из алюминиевого сплава А-22 с оксидированием, диаметром 48 мм и высотой 67,5 мм; изолятор — карболит коричневого цвета. Поляризация одношпоночная, рабочая температура от -60 до +70 °C, климатическое исполнение УХЛ.

Назначение и применение

Используется для надежного соединения кабелей в электро- и радиооборудовании, выдерживает вибрацию (до 10 g, 1–500 Гц), удары (до 150 g) и влажность до 98%. Соответствует ТУ бР0.364.082, ресурс — 500 сочленений, наработка не менее 10 000 часов. Взаимодействует с блочными розетками типа 2РМТ или аналогами.

Описание

Назначение изделия

ОНЦ-РГ-09-45/39-В12 представляет собой вилку кабельную цилиндрического низкочастотного разъёма отечественного производства. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Соединение с ответной частью выполняется резьбовым методом, а монтаж проводников осуществляется пайкой. Разъём применяется там, где требуется надёжная и многократно разъединяемая связь между кабелем и блочным оборудованием.

Конструкция и материалы

Корпус вилки изготовлен из алюминиевого сплава А-22 и имеет оксидированное покрытие. Наружный диаметр корпуса составляет 48 мм, высота — 67,5 мм. Изолятор выполнен из карболита коричневого цвета. Контактная система включает 45 контактов: 40 контактов диаметром 1 мм, рассчитанных на ток до 4 А, и 5 контактов диаметром 1,5 мм с допустимым током до 8 А. Контакты покрыты никелем и изготовлены из латуни. Поляризация разъёма выполнена по одношпоночной схеме, что исключает неправильное сочленение.

Основные технические характеристики

Количество контактов: 45, из них 40 диаметром 1 мм и 5 диаметром 1,5 мм.
Номинальный ток: до 4 А для контактов диаметром 1 мм и до 8 А для контактов диаметром 1,5 мм.
Материал контактов: латунь с никелевым покрытием.
Материал корпуса: алюминиевый сплав А-22 с оксидированием.
Материал изолятора: карболит коричневого цвета.
Диаметр корпуса: 48 мм, высота: 67,5 мм.
Способ сочленения: резьбовой.
Метод монтажа: пайка.
Рабочий диапазон частот: до 3 МГц.
Поляризация: одношпоночная.

Условия эксплуатации и надёжность

Разъём рассчитан на работу в диапазоне температур от минус 60 до плюс 70 градусов Цельсия. Климатическое исполнение — УХЛ. Изделие выдерживает воздействие вибрации с ускорением до 10 g в диапазоне частот от 1 до 500 Гц, удары с ускорением до 150 g, а также относительную влажность воздуха до 98 процентов. Ресурс сочленений составляет 500 циклов, а наработка — не менее 10 000 часов. Изделие соответствует техническим условиям ТУ бР0.364.082.

Совместимость и область применения

Вилка ОНЦ-РГ-09-45/39-В12 взаимодействует с блочными розетками типа 2РМТ или их аналогами. Благодаря сочетанию большого числа контактов, высокой механической прочности и стойкости к климатическим воздействиям разъём применяется в электро- и радиооборудовании, в том числе в составе кабельных сборок, где требуется надёжное соединение при повышенных вибрационных и ударных нагрузках. Изделие выпускается под артикулом 7443 и относится к категории ОНЦ.
