Назначение соединителя ОНЦ-РГ-09-45/39-Р1Б

Соединитель ОНЦ-РГ-09-45/39-Р1Б представляет собой цилиндрический низкочастотный разъём, предназначенный для ручного соединения электрических цепей. Изделие относится к классу приборных (блоковых) соединителей и применяется там, где требуется надёжная коммутация многожильных кабельных линий с оборудованием.

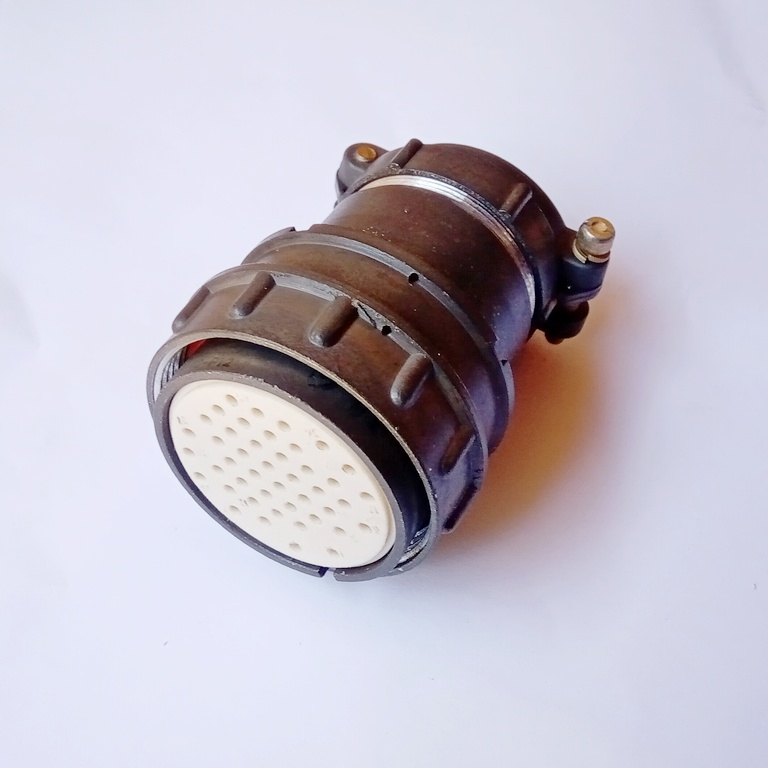

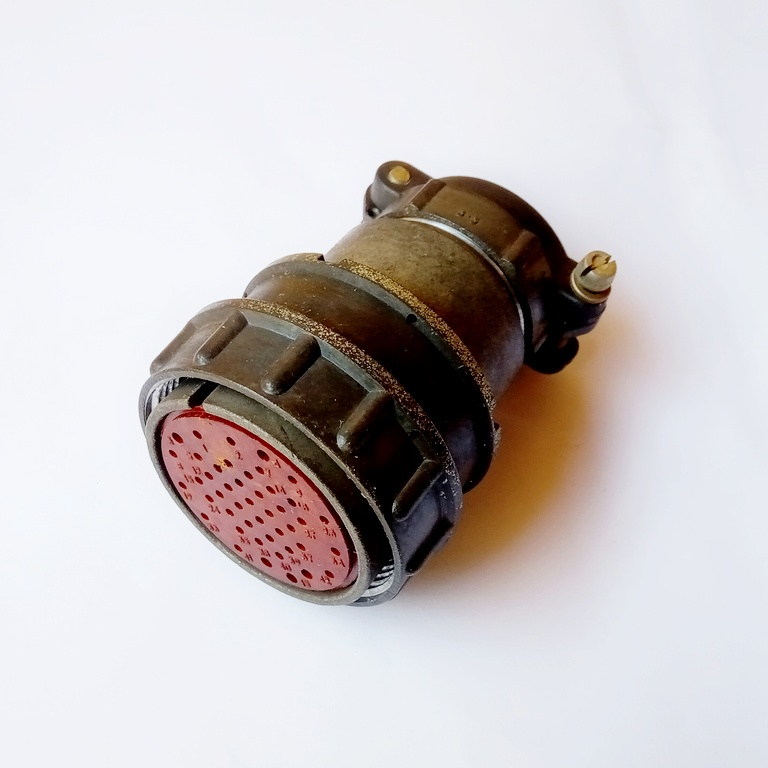

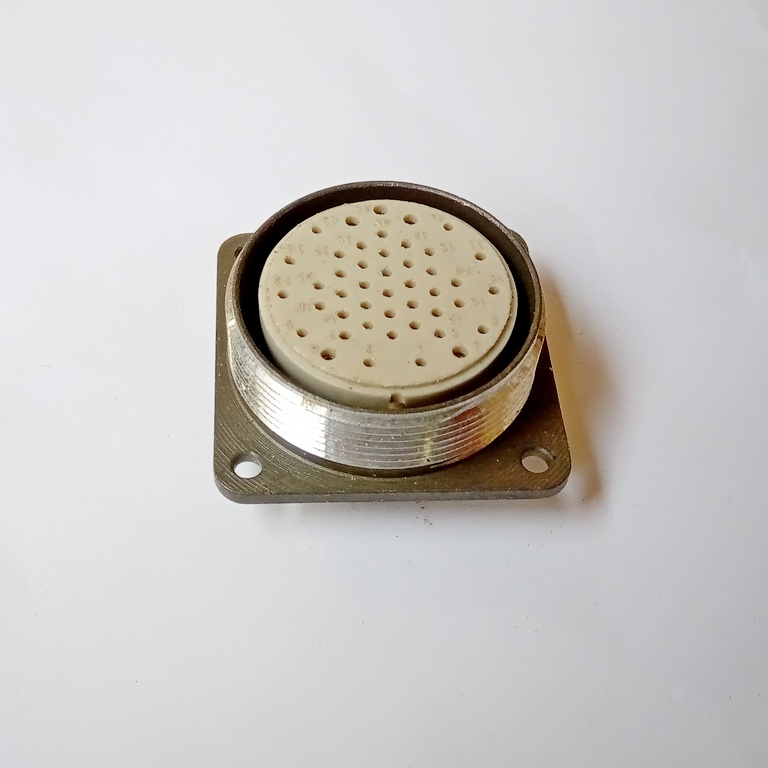

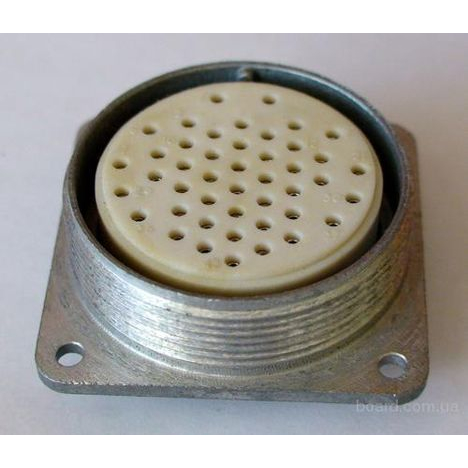

Данный разъём выполняет функцию розетки, что отражено в обозначении буквой «Р». Он устанавливается непосредственно на корпусе прибора или блока и служит ответной частью для кабельной вилки. Буквенное сочетание «Б» в маркировке указывает на блоковое (приборное) исполнение корпуса без левой резьбы.

Основное назначение изделия — обеспечение электрического соединения цепей с рабочей нагрузкой в составе различных электротехнических и радиотехнических систем. Соединитель востребован в промышленном оборудовании, приборах управления и других устройствах, где необходима быстрая и надёжная стыковка кабеля с прибором.

Конструктивные особенности и подтверждённые характеристики

Соединитель ОНЦ-РГ-09-45/39-Р1Б имеет цилиндрическую форму корпуса диаметром 39 миллиметров. Конструкция содержит 45 контактных элементов, что позволяет коммутировать большое число сигнальных и питающих цепей одновременно.

Ниже приведены подтверждённые технические параметры изделия:

• Тип соединителя — розетка (гнездо), приборное исполнение.
• Количество контактов — 45.
• Диаметр корпуса — 39 миллиметров.
• Рабочее напряжение — до 500 вольт.
• Сопротивление контактов диаметром 1 миллиметр — не более 50 миллиом.
• Сопротивление контактов диаметром 1,5 миллиметра — не более 30 миллиом.
• Материал контактов — никель.
• Конструктивное исполнение части — 1, приборная часть (патрубка).
• Способ соединения — ручной.

Соединитель состоит из двух частей: вилки и розетки, которые могут быть как приборными, так и кабельными. В данном случае изделие представляет собой именно приборную (блоковую) розетку, предназначенную для монтажа на корпусе оборудования.

Область применения и условия эксплуатации

Разъём ОНЦ-РГ-09-45/39-Р1Б применяется для соединения цепей с нагрузкой до определённого уровня и подходит для различных электрических систем, требующих надёжного и прочного соединения. Изделие используется в составе многоконтактных низкочастотных соединений, где важна стабильность электрического контакта.

Благодаря приборному исполнению без левой резьбы соединитель удобен для установки на лицевых панелях блоков и приборов. Никелевое покрытие контактов обеспечивает стойкость к окислению и сохраняет заданные значения переходного сопротивления в процессе эксплуатации.

Конструкция соединителя рассчитана на ручное соединение и разъединение, что упрощает монтаж и обслуживание оборудования. Изделие может использоваться в составе кабельных сборок и приборных разъёмов, где требуется передача сигналов и питания по 45 независимым цепям при напряжении до 500 вольт.

Комплектация и маркировка

Артикул изделия — 7449. Категория товара — ОНЦ. Название и маркировка соединителя: ОНЦ-РГ-09-45/39-Р1Б. Производитель в предоставленных данных не указан, сведения о комплектации и дополнительных принадлежностях отсутствуют.

В обозначении соединителя зашифрованы его ключевые параметры: тип розетки, число контактов, диаметр корпуса и конструктивное исполнение приборной части. Это позволяет однозначно идентифицировать изделие при подборе ответной части и монтаже.

При выборе соединителя следует учитывать количество контактов, диаметр корпуса и тип исполнения, чтобы обеспечить совместимость с ответной вилкой и посадочным местом на оборудовании. Соединитель предназначен для стационарной установки на приборе и эксплуатации в составе низкочастотных электрических цепей с рабочим напряжением до 500 вольт.
