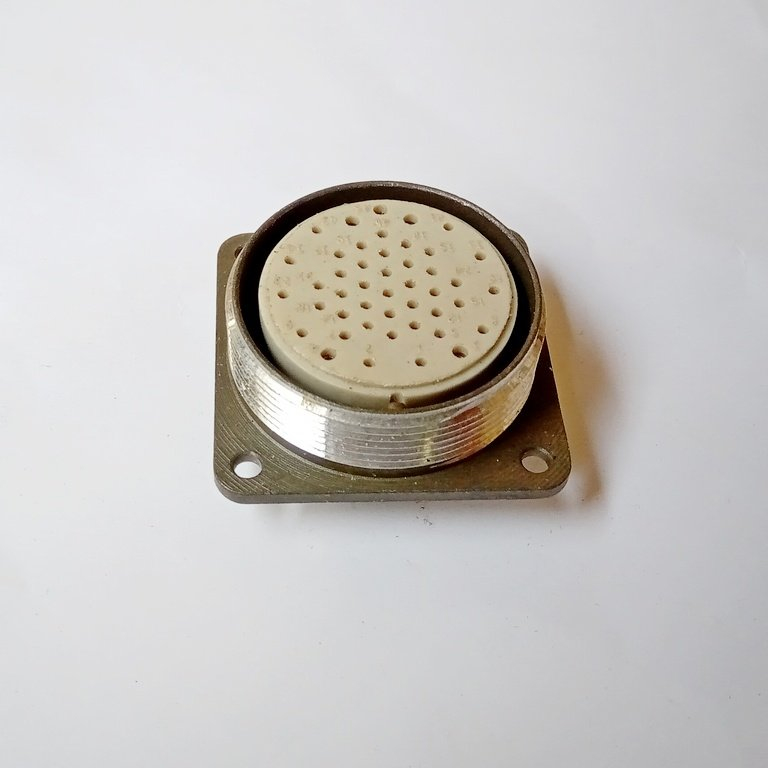

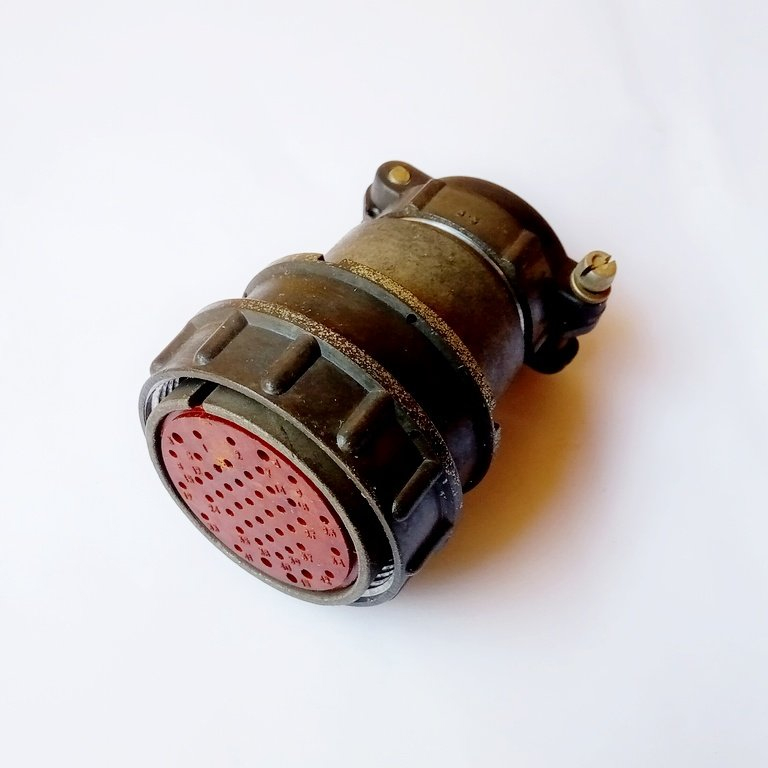

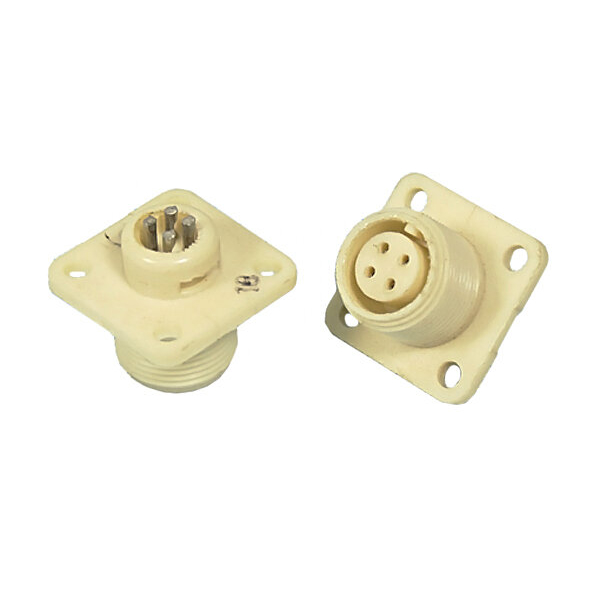

ОНЦ-РГ-09-45/39-Р14 — кабельная розетка из группы низкочастотных неэкранированных соединителей типа ОНЦ-РГ. Изделие применяется для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Розетка рассчитана на эксплуатацию в составе ответных частей соединителей серии ОНЦ-РГ-09 и ориентирована на промышленное, приборное и кабельное применение, где требуется высокая плотность контактов и стойкость к неблагоприятным климатическим воздействиям.

Назначение

Розетка предназначена для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Она выступает в роли кабельной части соединителя и обеспечивает передачу сигналов и питающих напряжений между блоками, приборами и кабельными линиями. Тип соединителя — ОНЦ-РГ-09, часть соединителя — розетка. Конструктивное исполнение — низкочастотное неэкранированное, с угловым кожухом, что позволяет удобно подводить кабель под углом и экономить пространство при монтаже.

Сочленение корпуса — резьбовое, что обеспечивает надёжную фиксацию ответных частей и устойчивость к вибрационным нагрузкам. Поляризация корпуса — одношпоночная: она исключает неправильное соединение и гарантирует единственно верное взаимное положение розетки и вилки.

Подтверждённые технические характеристики

• Количество контактов: 45.
• Условный размер корпуса: 39.
• Максимальное рабочее напряжение: 500 В.
• Сопротивление изоляции: не менее 5000 МОм.
• Диаметр контактов: 1 мм и 1,5 мм.
• Сопротивление контакта диаметром 1 мм: не более 0,05 Ом.
• Сопротивление контакта диаметром 1,5 мм: не более 0,03 Ом.
• Максимальная токовая нагрузка для контактов диаметром 1 мм: до 2 А на контакт и до 4 А на одиночный контакт.
• Максимальная токовая нагрузка для контактов диаметром 1,5 мм: до 4 А на контакт и до 8 А на одиночный контакт.
• Покрытие контактов: никель.
• Количество сочленений и расчленений: до 500.
• Температура окружающего воздуха: от минус 60 градусов Цельсия до плюс 70 градусов Цельсия.
• Климатическое исполнение: УХЛ, то есть для умеренного и холодного климата.

Особенности конструкции и применения

Никелевое покрытие контактов обеспечивает стабильность переходного сопротивления и защиту от коррозионного воздействия. Разные диаметры контактов — 1 мм и 1,5 мм — позволяют распределять цепи по токовой нагрузке: сигнальные и маломощные линии подключаются к контактам меньшего диаметра, а более нагруженные цепи — к контактам диаметром 1,5 мм. Ресурс до 500 сочленений и расчленений делает розетку пригодной для соединений, которые периодически разъединяются при обслуживании и замене оборудования.

Благодаря климатическому исполнению УХЛ и диапазону рабочих температур от минус 60 до плюс 70 градусов Цельсия изделие применяется в составе электрических систем, эксплуатируемых в сложных климатических условиях. Резьбовое сочленение и одношпоночная поляризация упрощают монтаж, снижают риск ошибок при подключении и повышают надёжность соединения в целом.

Области применения

Розетка ОНЦ-РГ-09-45/39-Р14 востребована в промышленном оборудовании, приборах и кабельных сборках, где требуется большое число контактов в одном соединителе. Она используется в системах управления, измерительной технике и других устройствах, работающих с постоянным и переменным током частотой до 3 МГц. Сочетание высокой плотности контактов, резьбовой фиксации, неэкранированного исполнения с угловым кожухом и стойкости к климатическим воздействиям делает её удобным решением для стационарных и подвижных электрических соединений.

Краткое резюме

ОНЦ-РГ-09-45/39-Р14 — это надёжная 45-контактная кабельная розетка серии ОНЦ-РГ-09 с условным размером корпуса 39, рабочим напряжением до 500 В, сопротивлением изоляции не менее 5000 МОм и ресурсом до 500 сочленений. Артикул — 7448. Изделие рассчитано на эксплуатацию в цепях постоянного и переменного тока с частотой до 3 МГц в температурном диапазоне от минус 60 до плюс 70 градусов Цельсия в климатическом исполнении УХЛ.
