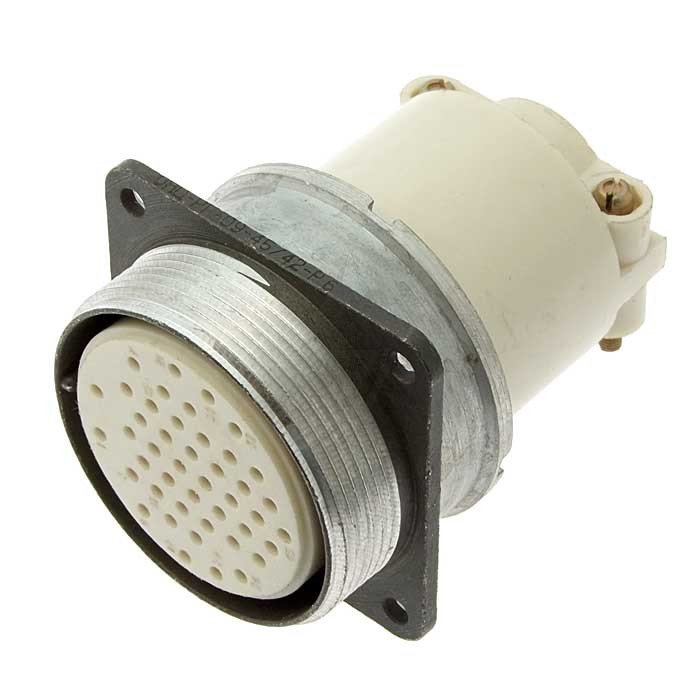

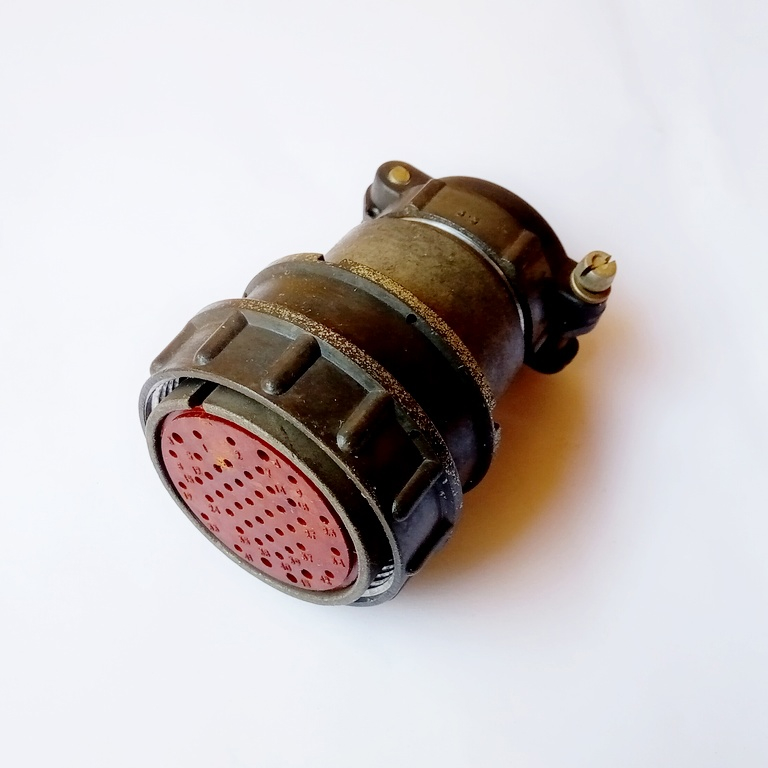

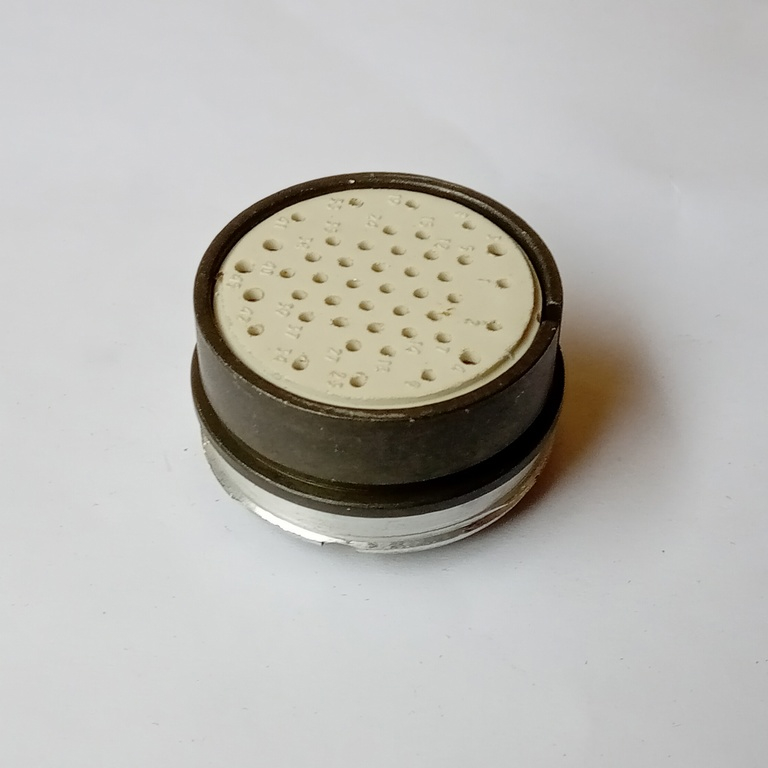

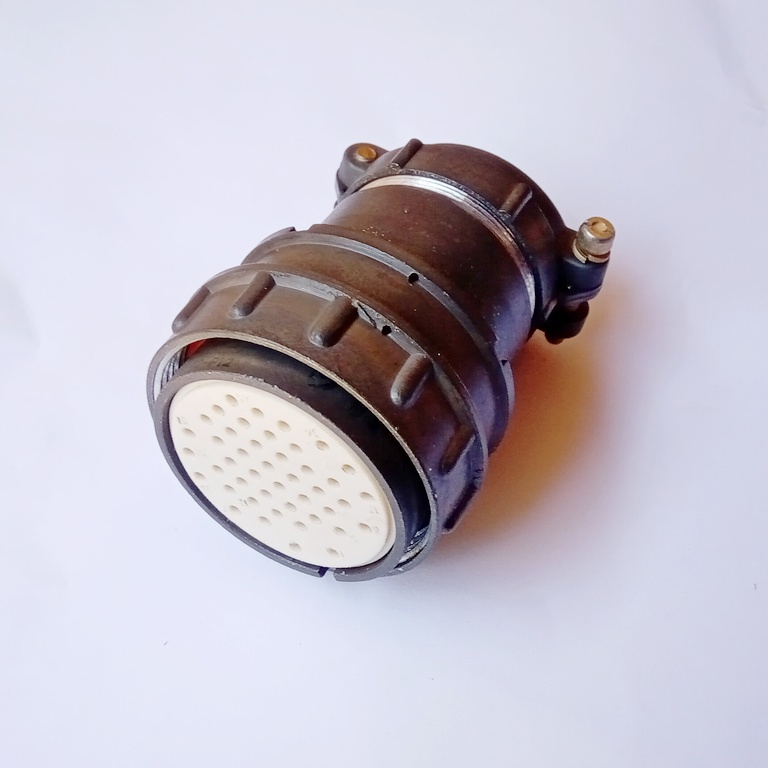

Назначение соединителя ОНЦ-РГ-09-45/39-Р12

ОНЦ-РГ-09-45/39-Р12 представляет собой низкочастотный цилиндрический разъем, предназначенный для работы в электрических цепях как постоянного, так и переменного тока с частотой до 3 МГц. Изделие применяется для электрического соединения и механического сочленения приборов, блоков и кабельных линий в составе радиоэлектронной аппаратуры и промышленного оборудования.

Соединитель состоит из двух частей: вилки и розетки. В зависимости от исполнения обе части могут быть как приборными, так и кабельными. Конструкция предусматривает резьбовое сочленение и одношпоночную поляризацию корпусов, что исключает неправильное подключение и обеспечивает надежную фиксацию ответных частей.

Подтвержденные особенности и технические характеристики

Изделие имеет 45 контактов, из которых 40 контактов имеют диаметр 1,0 мм, а 5 контактов — диаметр 1,5 мм. Такое распределение контактов позволяет передавать сигналы и питание по разным цепям в рамках одного соединителя.

• Максимальное рабочее напряжение: 500 В.
• Максимальный рабочий ток на каждый контакт: не более 10 А.
• Сопротивление контактов диаметром 1,0 мм: не более 50 мОм.
• Сопротивление контактов диаметром 1,5 мм: не более 30 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Количество сочленений-расчленений: до 500 раз.
• Минимальная наработка: не менее 10 000 часов.
• Срок сохраняемости: не менее 6 лет.
• Покрытие контактов: никелевое, обеспечивает защиту от коррозии и улучшает проводимость.

Условия эксплуатации

Соединитель ОНЦ-РГ-09-45/39-Р12 рассчитан на эксплуатацию в широком диапазоне температур и при воздействии механических нагрузок. Температура окружающего воздуха допускается от минус 60 градусов Цельсия до плюс 70 градусов Цельсия. Атмосферное давление — вплоть до пониженного значения 5,3 умножить на 10 в минус четвертой степени Паскаля, что соответствует 400 мм ртутного столба.

По устойчивости к механическим воздействиям изделие выдерживает синусоидальную вибрацию в диапазоне частот от 1 Гц до 5000 Гц с ускорением до 100 метров на секунду в квадрате. Ударные нагрузки одиночного действия достигают 1500 метров на секунду в квадрате, многократного действия — до 400 метров на секунду в квадрате.

Конструктивные особенности и применение

Сочленение соединителей выполняется резьбовым способом, а поляризация корпусов — одношпоночная. Контакты имеют никелевое покрытие, что защищает их от коррозии и улучшает проводимость. В зависимости от типа исполнения соединители могут иметь различные конфигурации и размеры корпуса, что позволяет использовать их в разных условиях и с различными кабелями.

ОНЦ-РГ-09-45/39-Р12 применяется в электрических цепях постоянного и переменного тока до 3 МГц, в том числе в составе приборных и кабельных соединений радиоэлектронной аппаратуры. Изделие подходит для эксплуатации при пониженном атмосферном давлении, вибрационных и ударных нагрузках, что делает его пригодным для ответственных применений в промышленности и специальной технике.
