Назначение соединителя ОНЦ-РГ-09-45/39-Р1

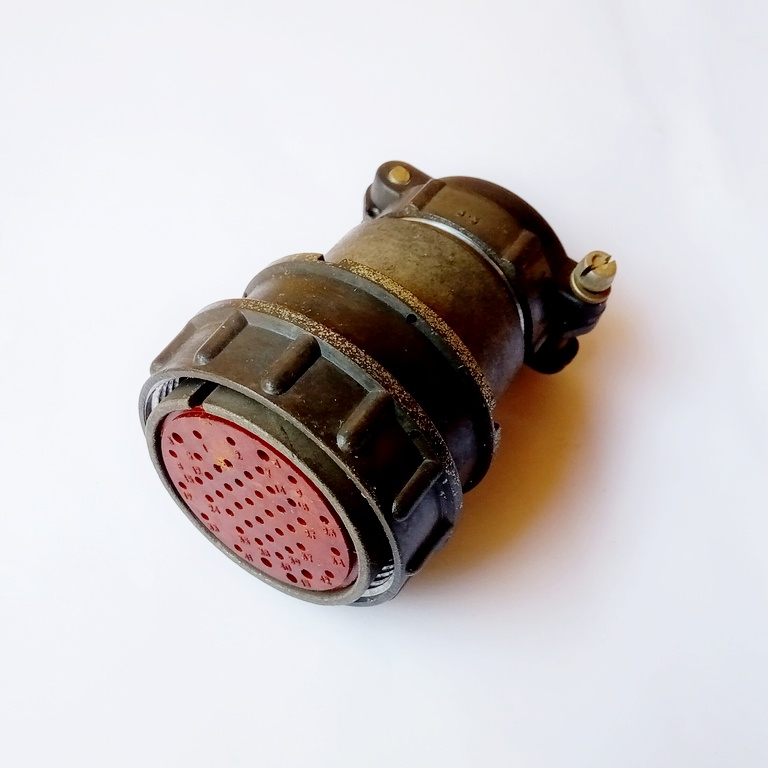

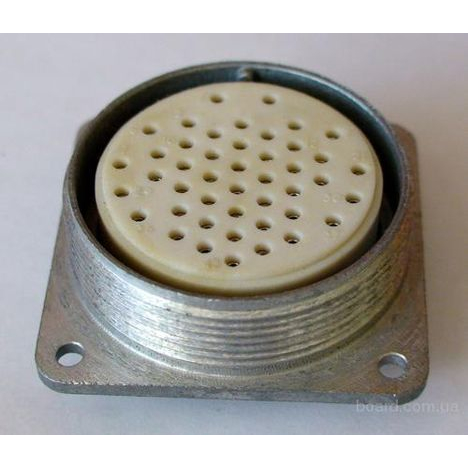

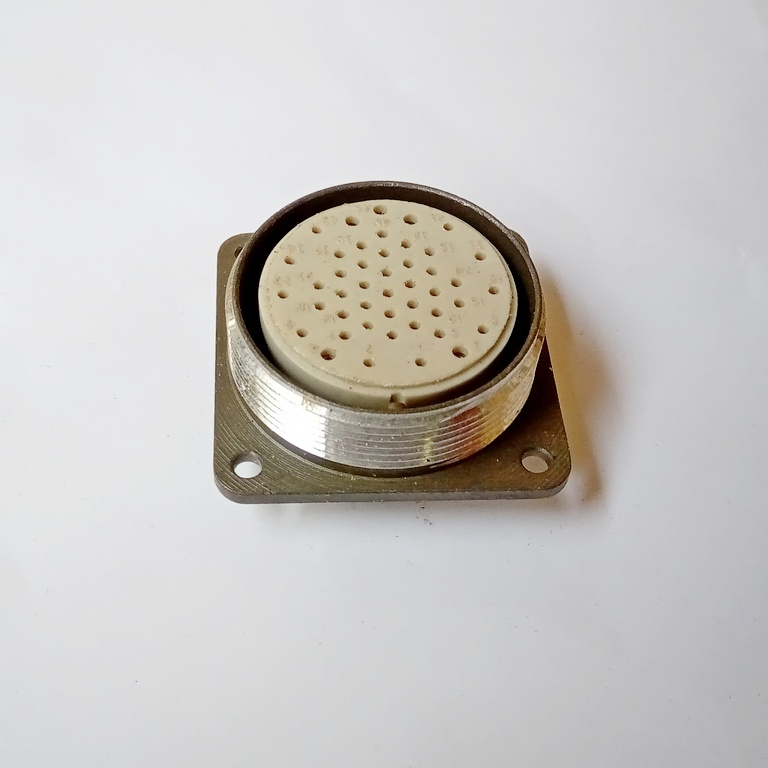

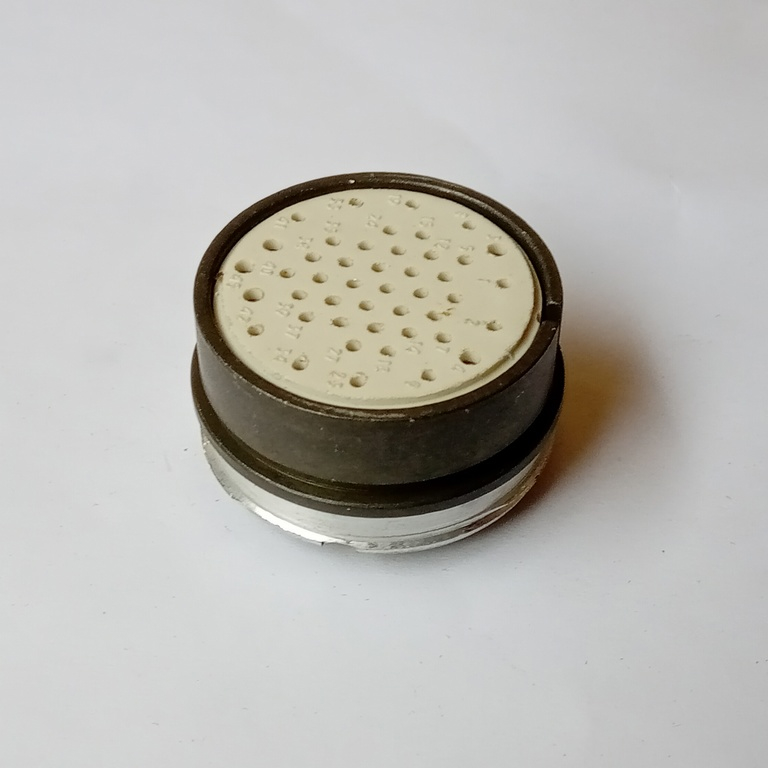

ОНЦ-РГ-09-45/39-Р1 — это блочная розетка цилиндрического типа, входящая в серию низкочастотных соединителей ОНЦ-РГ-09. Изделие предназначено для объёмного монтажа и обеспечивает электрическое сочленение цепей в составе кабельных сборок, блоков и приборов. Розетка относится к классу цилиндрических низкочастотных соединителей, то есть применяется для коммутации сигнальных и силовых линий, где требуется надёжный механический контакт и устойчивость к внешним воздействиям.

Конструкция предусматривает резьбовое сочленение, что обеспечивает плотное и стабильное соединение ответных частей. Поляризация выполнена одношпоночной, что исключает неправильную стыковку и гарантирует правильное взаимное положение контактов. Такое исполнение характерно для ответственных узлов, работающих в условиях вибрации, ударных нагрузок и перепадов температуры.

Подтверждённые технические особенности

Розетка содержит 45 контактов. Из них 40 контактов имеют диаметр 1 мм, а 5 контактов — диаметр 1,5 мм. Такое распределение позволяет одновременно передавать сигнальные цепи и линии с повышенным рабочим током. Габаритные размеры изделия составляют 25 на 47 на 47 мм, масса — 51 грамм. Изолятор изготовлен из карбитола, покрытие контактов — никель. Монтаж объёмный.

Электрические параметры

• Номинальное напряжение: 500 VAC.
• Рабочий ток: 4 А для контактов диаметром 1 мм и 8 А для контактов диаметром 1,5 мм.
• Сопротивление контактов: не более 50 миллиом для контактов диаметром 1 мм и не более 30 миллиом для контактов диаметром 1,5 мм.
• Сопротивление изоляции: 5000 мегаом.

Условия эксплуатации и стойкость к воздействиям

• Диапазон рабочих температур: от минус 60 до плюс 70 градусов Цельсия.
• Диапазон частот: от 1 до 500 герц.
• Амплитуда ускорения: 300 метров на секунду в квадрате.
• Уровень звукового давления: 170 децибел.
• Линейное ускорение: 2000 метров на секунду в квадрате.
• Ускорение при механическом ударе: 1500 метров на секунду в квадрате одиночного действия и 400 метров на секунду в квадрате многократного действия.
• Относительная влажность: 98 процентов при температуре плюс 25 градусов Цельсия.
• Атмосферное давление: от 133,32 на 10 в минус третьей степени паскаля до 50,6 на 10 в третьей степени паскаля.
• Минимальная наработка при максимальной температуре плюс 100 градусов Цельсия: 10 000 часов.
• Максимальный срок хранения: 6 лет.

Область применения и производитель

Благодаря сочетанию прочной резьбовой стыковки, одношпоночной поляризации и широкому диапазону рабочих температур розетка ОНЦ-РГ-09-45/39-Р1 применяется в составе бортовых и наземных систем, приборных блоков, кабельных сборок и устройств, где необходимо объёмное соединение проводников. Устойчивость к вибрации, ударам, повышенной влажности и пониженному атмосферному давлению делает её пригодной для эксплуатации в жёстких условиях.

Производителем данного соединителя является АО «завод Элекон». Артикул изделия — 7445, категория — ОНЦ. Комплектация и гарантийные условия определяются производителем и в приведённых данных не указаны.
