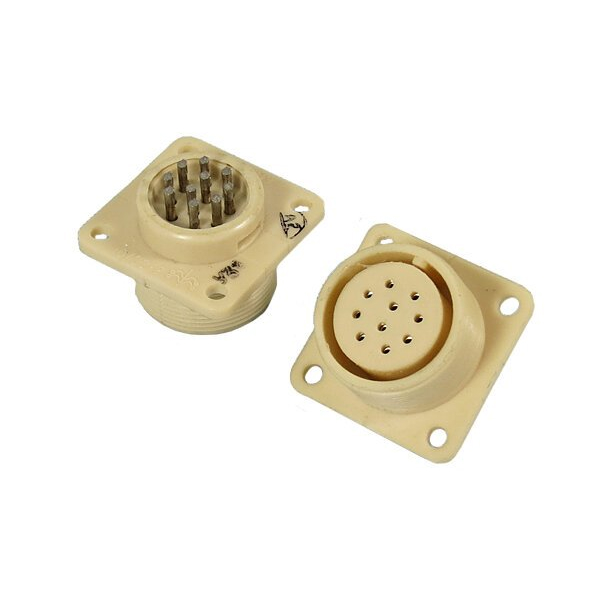

Назначение соединителя ОНЦ-РГ-09-4/22-Р12

ОНЦ-РГ-09-4/22-Р12 — низкочастотный цилиндрический электрический соединитель серии ОНЦ-РГ-09. Изделие предназначено для межблочной и внутриблочной коммутации цепей постоянного и переменного тока в электронной аппаратуре промышленного и измерительного назначения. Соединитель применяется в негерметичных условиях внутреннего монтажа и допускает работу с экранированным и неэкранированным кабелем.

Конструкция относится к категории импортных пластиковых соединителей, поставляемых для комплектации приборов, стоек и измерительных систем, где требуется надёжное разъёмное соединение с резьбовой фиксацией. Розетка кабельного исполнения с прямым кожухом без экранирования удобна при разводке жгутов внутри корпуса оборудования и при подключении внешних кабельных сборок.

Расшифровка обозначения и конструктивные особенности

Маркировка ОНЦ-РГ-09-4/22-Р12 содержит данные о типе, числе контактов, габарите и исполнении:

• ОНЦ-РГ-09 — серия низкочастотных цилиндрических соединителей;
• 4 — количество контактов в комплекте вилка-розетка;
• 22 — условный размер корпуса, определяющий диаметральный ряд и шаг резьбы;
• Р — розетка, гнездовая ответная часть;

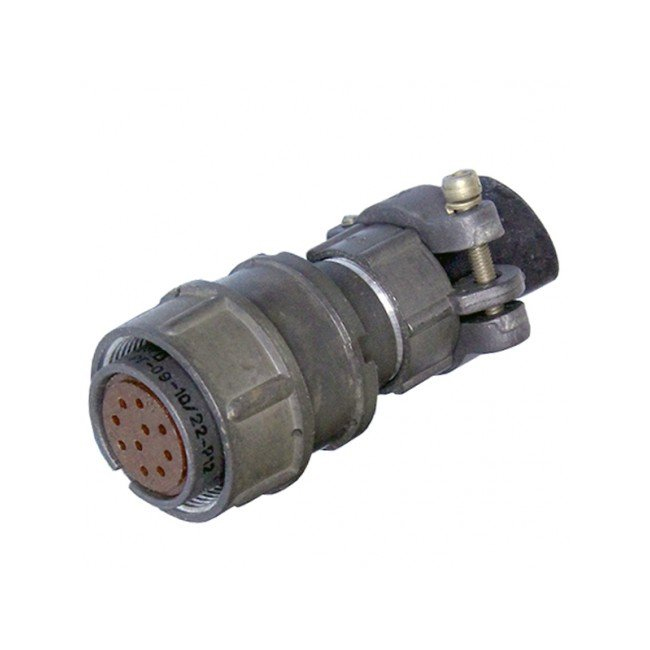

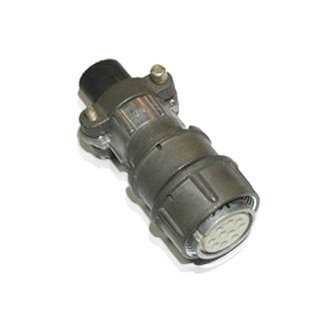

• 12 — конструктивное исполнение: кабельная розетка без экранирования, с прямым кожухом или патрубком.

Сочленение вилки и розетки выполняется по резьбе, корпус имеет одношпоночную поляризацию, исключающую неправильную ориентацию при подключении. Контакты рассчитаны под монтаж пайкой проводов или жил кабеля. Соединитель негерметичный, поэтому его устанавливают внутри приборов либо в местах без прямого воздействия влаги и агрессивных сред.

Электрические параметры и механическая стойкость

Соединитель рассчитан на работу в цепях постоянного и переменного тока с частотой до единиц мегагерц. Допустимое рабочее напряжение составляет ориентировочно до 500 В, рабочий ток на контакт — обычно от 5 до 15 А в зависимости от исполнения контактной группы. Переходное сопротивление контактов не превышает единиц десятков миллиом, сопротивление изоляции в нормальных климатических условиях достигает сотен мегаом и выше.

Механический ресурс соединения составляет не менее 500 циклов сочленения-расчленения. Это обеспечивает достаточную долговечность при периодическом подключении и отключении блоков, сменных модулей и измерительных кабелей. Для защиты неиспользуемых приборных гнёзд предусмотрены заглушки, аналогичные по присоединительным размерам применяемым в серии 2РМТ.

Условия эксплуатации и монтаж

Диапазон рабочих температур окружающей среды составляет ориентировочно от минус 60 до плюс 70 градусов Цельсия, что соответствует климатическому исполнению УХЛ по техническим условиям серии ОНЦ-РГ-09. Соединитель предназначен для стационарного внутреннего монтажа и не требует дополнительной внешней герметизации при размещении внутри корпуса прибора.

При монтаже кабельной розетки ОНЦ-РГ-09-4/22-Р12 провода или жилы кабеля припаиваются к хвостовикам контактов, после чего кабельная сборка фиксируется в корпусе. Прямой кожух обеспечивает аккуратный вывод кабеля вдоль оси соединителя, что удобно при ограниченном пространстве внутри блока. Перед окончательной коммутацией следует проверить совпадение шпонки и паза, чтобы исключить повреждение контактов при неверной установке.
