Назначение соединителя

Розетка ОНЦ-РГ-09-4/14-Р7 производства «Элекон» относится к группе цилиндрических электромеханических разъёмов серии ОНЦ-РГ-09. Такие соединители предназначены для соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие применяется для внутреннего монтажа в климатическом исполнении УХЛ, то есть рассчитано на умеренный климат при установке внутри помещений.

Основная задача розетки — обеспечить надёжное многократно разъединяемое соединение кабелей. Она используется в промышленной и военной аппаратуре, приборах связи и других устройствах, где требуется регулярное подключение и отключение кабельных линий без потери качества контакта.

Конструктивные особенности

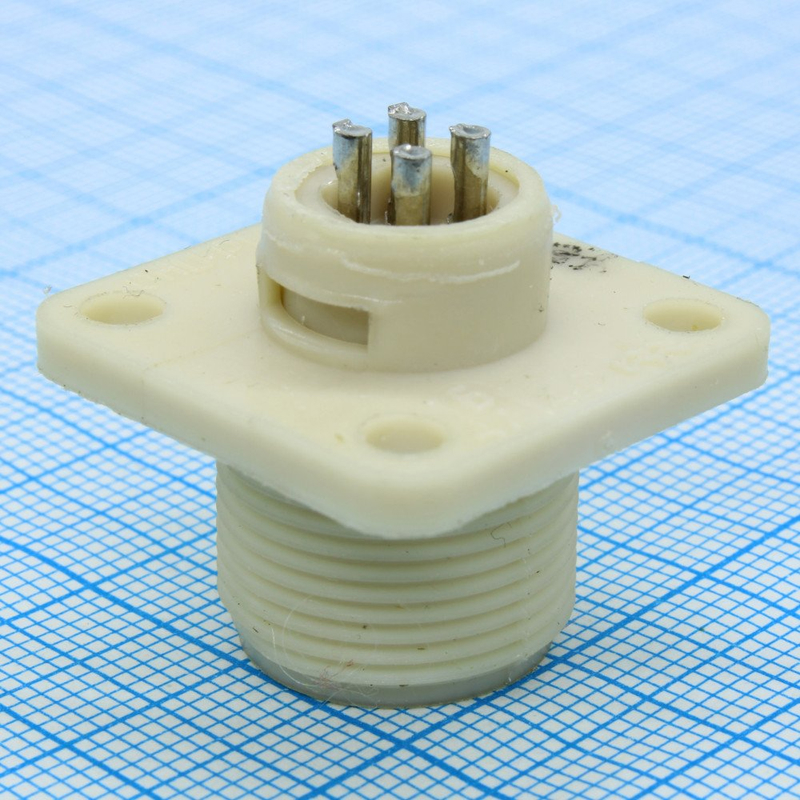

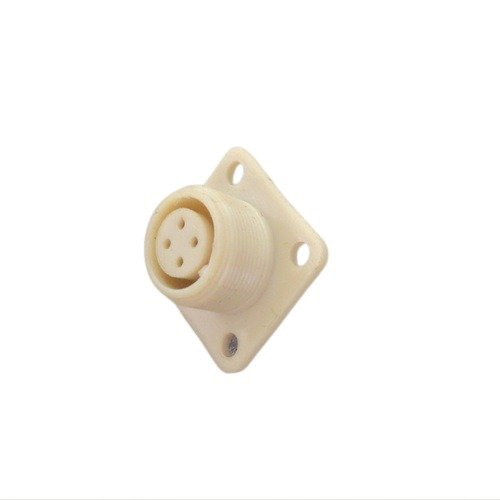

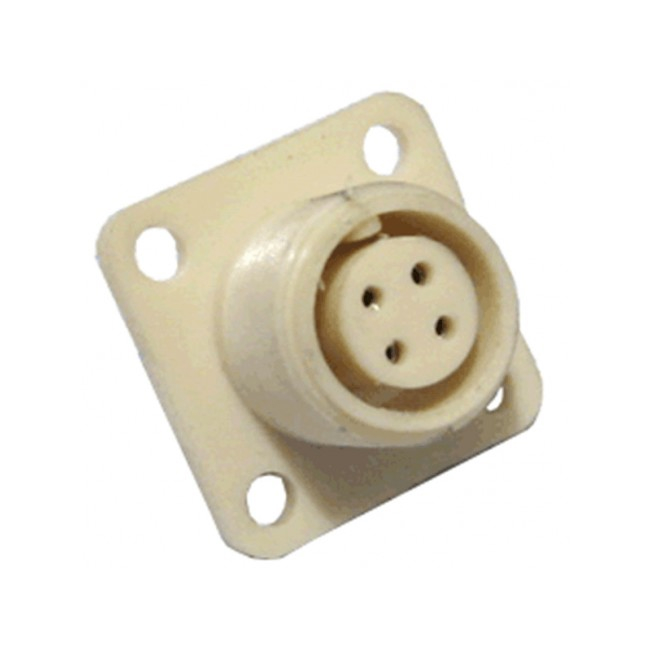

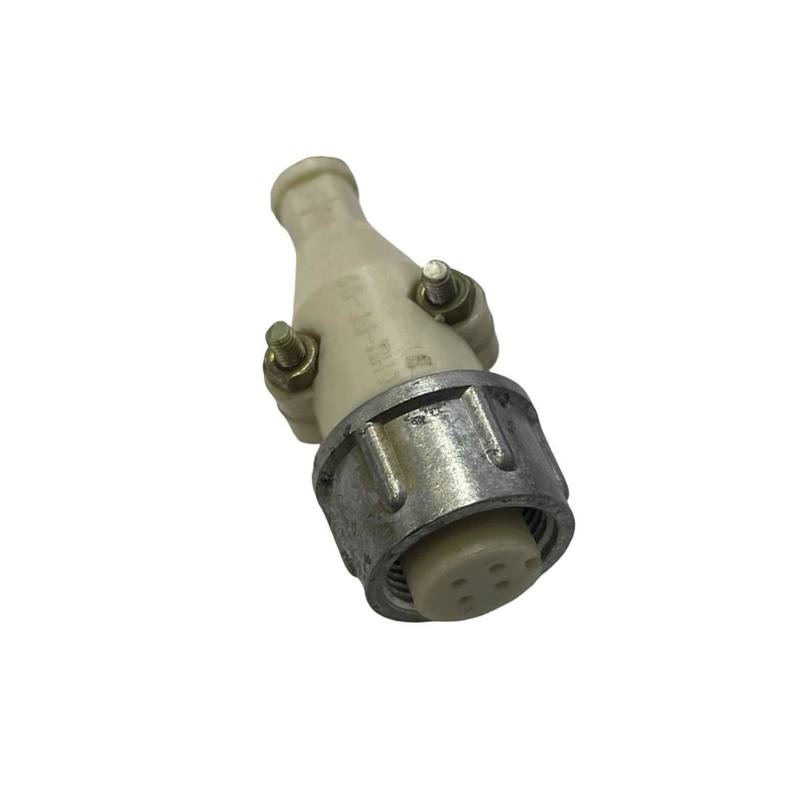

Розетка ОНЦ-РГ-09-4/14-Р7 является кабельной частью соединителя: вторая часть, вилка, крепится к ответному кабелю. Сочленение с вилкой выполняется резьбовым способом, что обеспечивает механическую фиксацию и стабильность электрического контакта. Изделие негерметичное.

Корпус имеет условный размер 14 миллиметров. Контакты выполнены в виде гнёзд, их покрытие — никель. Кабельная часть может монтироваться с прямыми или угловыми патрубками. Способ присоединения проводов — пайка либо обжимные элементы, в зависимости от конструкции применяемого патрубка.

Технические характеристики

• Количество контактов — 4.
• Тип контактов — гнёзда.
• Покрытие контактов — никель.
• Условный размер корпуса — 14 миллиметров.
• Максимальное рабочее напряжение — до 500 вольт.
• Максимальный рабочий ток — в типовом ряду ОНЦ-РГ-09-4 до 2,5 ампера на контакт и до 5 ампер на одиночный контакт; конкретное значение для модификации Р7 уточняется по техническим условиям.
• Температурный диапазон эксплуатации — примерно от минус 60 до плюс 70 градусов Цельсия, что соответствует рядовым требованиям серии ОНЦ-РГ-09.
• Климатическое исполнение — УХЛ, внутренняя установка.
• Ресурс сочленений — порядка нескольких сотен циклов.

Особенности применения

Благодаря расчётному ресурсу в несколько сотен циклов сочленения и расчленения соединитель пригоден для сервисного и эксплуатационного обслуживания аппаратуры. Это позволяет использовать розетку там, где кабельные линии периодически переключаются при наладке, проверке или ремонте устройств.

Резьбовое сочленение и металлическое покрытие контактов никелем обеспечивают устойчивость соединения при вибрационных и умеренных климатических нагрузках внутри помещений. Розетка подходит для комплектования приборов связи, промышленных шкафов и военной техники, где требуется компактный четырёхконтактный разъём с рабочим напряжением до 500 вольт.

При монтаже следует учитывать способ присоединения проводов: для пайки или обжима выбирается соответствующий патрубок — прямой либо угловой. Артикул изделия — 7441, категория — ОНЦ, производитель — «Элекон».
