Назначение разъёма ОНЦ-РГ-09-4/14-В7

ОНЦ-РГ-09-4/14-В7 производства АО «Завод Элекон» — это цилиндрический низкочастотный малогабаритный разъём, предназначенный для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц при напряжении до 500 В. Изделие применяется там, где требуется компактное, механически прочное и устойчивое к внешним воздействиям соединение с надёжной фиксацией ответной части.

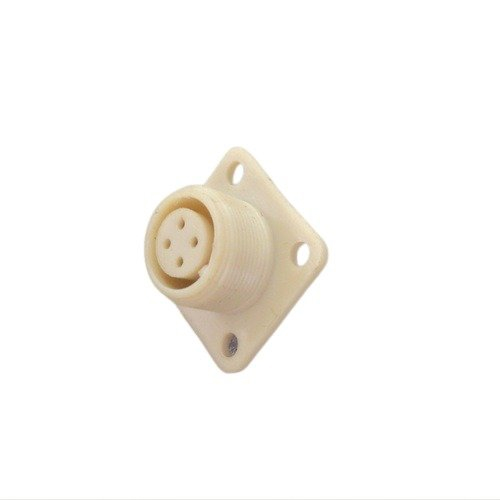

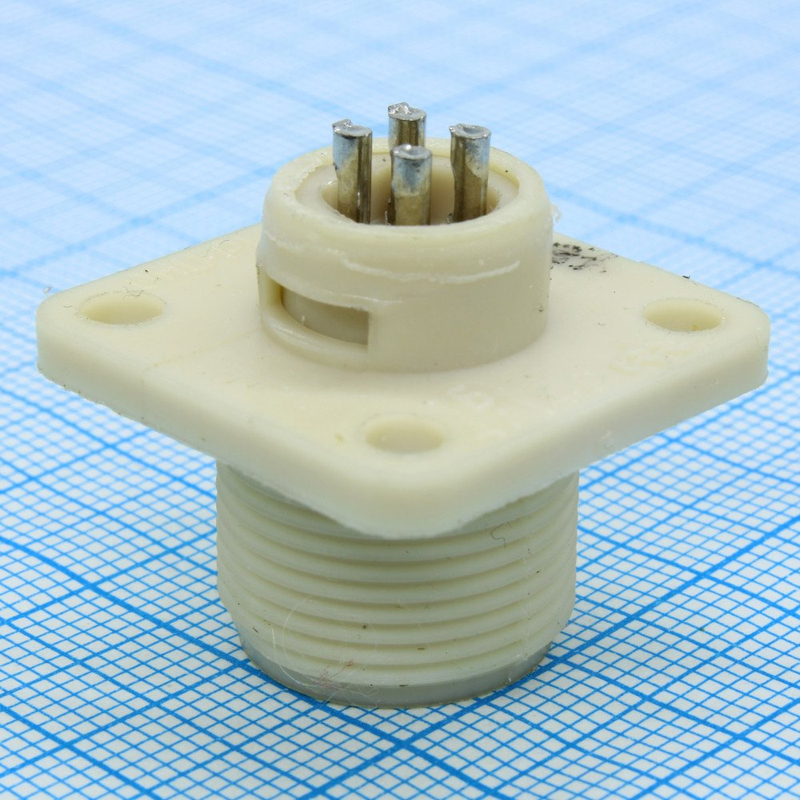

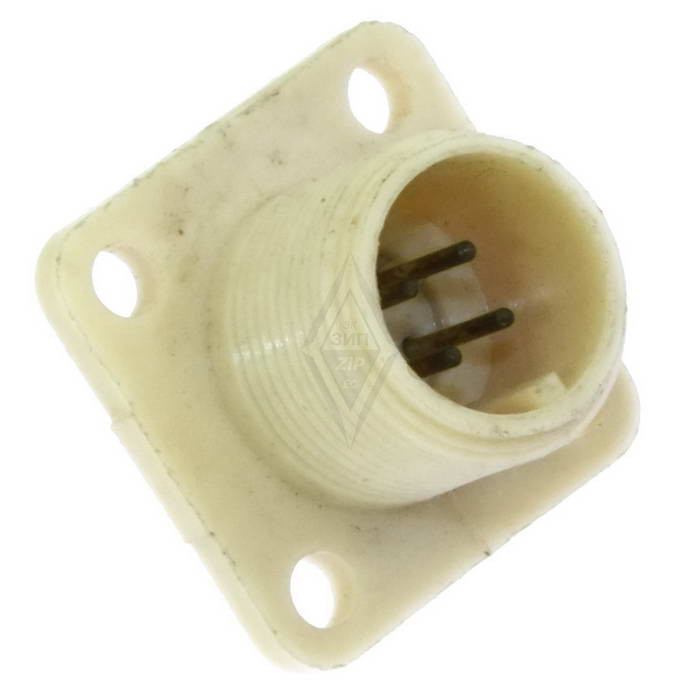

Разъём относится к серии ОНЦ-РГ-09 с условным размером корпуса 14 и представляет собой блочную вилку с четырьмя штыревыми контактами диаметром 1 мм. Резьбовое сочленение обеспечивает плотный контакт и защиту стыка от самопроизвольного разъединения при вибрации, а одношпоночная поляризация исключает неправильную стыковку.

Подтверждённые технические особенности

Конструкция и материалы разъёма подобраны для работы в жёстких условиях эксплуатации. Ниже перечислены характеристики, заявленные для данной модели.

• Тип: цилиндрический низкочастотный малогабаритный разъём, блочная вилка.
• Число и тип контактов: 4 штыревых контакта диаметром 1 мм.
• Рабочее напряжение: до 500 В; рабочая частота: до 3 МГц.
• Сочленение: резьбовое; поляризация: одношпоночная.
• Материал контактов: латунь с никелевым покрытием.
• Изолятор: пластмасса, цвет чёрный или белый.
• Монтаж электрический: пайкой; механический: на панель.
• Габаритные размеры: 24 на 24 на 25 мм; масса около 5 г.
• Рабочий интервал температур: от минус 60 до плюс 70 градусов Цельсия.
• Климатическое исполнение: УХЛ; влажность до 98 процентов при плюс 25 градусах Цельсия.
• Стойкость к вибрации: 1–500 Гц при ускорении до 10 g.
• Стойкость к механическим ударам: до 150 g однократно и до 40 g многократно.
• Сопротивление изоляции: не менее 5000 МОм.
• Ресурс: не менее 500 сочленений-расчленений, наработка 10 000 часов.
• Соответствие: ТУ бР0.364.082 ТУ.

Применение и условия эксплуатации

Благодаря малым габаритам, панельному монтажу и резьбовому соединению разъём ОНЦ-РГ-09-4/14-В7 востребован в приборостроении, промышленной автоматике, измерительной и радиотехнической аппаратуре, где требуется передача сигнала или питания по четырём цепям. Электрический монтаж пайкой обеспечивает надёжное и стабильное соединение проводников с контактами, а панельное крепление позволяет устанавливать вилку непосредственно на корпус или шасси устройства.

Климатическое исполнение УХЛ и широкий температурный диапазон от минус 60 до плюс 70 градусов Цельсия допускают эксплуатацию изделия в холодном и умеренном климате, в том числе при повышенной влажности до 98 процентов при плюс 25 градусах Цельсия. Устойчивость к вибрации в диапазоне 1–500 Гц с ускорением до 10 g и к механическим ударам до 150 g однократно и до 40 g многократно делает разъём пригодным для оборудования, подвергающегося транспортным и эксплуатационным нагрузкам.

Высокое сопротивление изоляции не менее 5000 МОм и ресурс не менее 500 циклов сочленения-расчленения с наработкой 10 000 часов подтверждают пригодность разъёма для длительной эксплуатации с сохранением электрических параметров. Изделие выпускается по техническим условиям бР0.364.082 ТУ, что гарантирует соответствие заявленным характеристикам.

Ключевые параметры для подбора

При подборе ответной части и монтаже следует учитывать условный размер корпуса 14, четыре штыревых контакта диаметром 1 мм, резьбовое сочленение и одношпоночную поляризацию. Разъём рассчитан на напряжение до 500 В и частоты до 3 МГц, поэтому подходит для низкочастотных цепей управления, питания и сигнализации. Масса около 5 г и габариты 24 на 24 на 25 мм позволяют размещать его на компактных панелях без существенного увеличения массы и объёма аппаратуры.
