Назначение и область применения

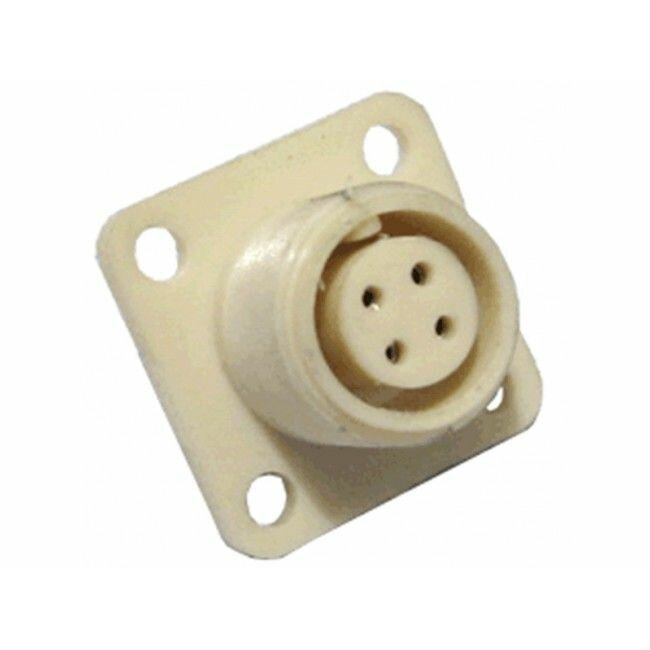

ОНЦ-РГ-09-4/14-В7 представляет собой малогабаритный цилиндрический низкочастотный соединитель с резьбовой фиксацией, предназначенный для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц при рабочем напряжении до 500 В. Изделие применяется в электро- и радиоаппаратуре, включая военную технику, где требуется надёжное разъёмное соединение с высокой устойчивостью к механическим и климатическим воздействиям.

Конструктивно соединитель относится к серии ОНЦ-РГ-09 и состоит из вилки и розетки, которые могут выполняться в блочном (приборном) или кабельном варианте. Данная модификация — вилка блочная без патрубка, предназначенная для монтажа на панель методом пайки. Внутренний монтаж выполнен в климатическом исполнении УХЛ, что обеспечивает работоспособность в условиях умеренного и холодного климата.

Основные технические характеристики

Соединитель имеет условный размер корпуса 14 и оснащён четырьмя штыревыми контактами круглой формы диаметром 1 мм, изготовленными из латуни с никелевым покрытием. Такое исполнение контактов обеспечивает стабильное электрическое соединение и защиту от коррозии.

• Количество контактов: 4
• Диаметр контактов: 1 мм
• Тип контактов: штыревые, круглые, латунь с никелевым покрытием
• Условный размер корпуса: 14
• Рабочее напряжение: до 500 В
• Частотный диапазон: до 3 МГц
• Сопротивление изоляции: не менее 5000 МОм
• Диапазон рабочих температур: от минус 60 до плюс 70 градусов Цельсия
• Минимальная наработка: 10000 часов
• Количество сочленений-расчленений: 500

Устойчивость к внешним воздействиям

Изделие рассчитано на эксплуатацию в условиях значительных механических нагрузок. Соединитель выдерживает вибрационные нагрузки с ускорением до 10 g, многократные удары с ускорением до 40 g и однократные удары с ускорением до 150 g. Также подтверждена работоспособность при пониженном атмосферном давлении до 5,3 на 10 в минус четвёртой степени Па, что позволяет использовать соединитель в аппаратуре, эксплуатируемой на больших высотах или в условиях разреженной атмосферы.

Габаритные и монтажные параметры

Габаритные размеры вилки составляют 24 на 24 на 25 мм. Для крепления на панели предусмотрены два монтажных отверстия диаметром 3,4 мм, расстояние между которыми составляет 17 мм. Фиксация ответной части осуществляется резьбовым соединением, а одношпоночная поляризация исключает неправильное сочленение. Монтаж вилки на панель выполняется методом пайки. Изделие соответствует техническим условиям ТУ бР0.364.082 ТУ.

Расшифровка обозначения

Маркировка ОНЦ-РГ-09-4/14-В7 содержит информацию о типе и конструктивных особенностях соединителя: ОНЦ-РГ-09 — тип соединителя, 4 — количество контактов, 14 — условный размер корпуса, В7 — вилка блочная без патрубка.
