Назначение соединителя

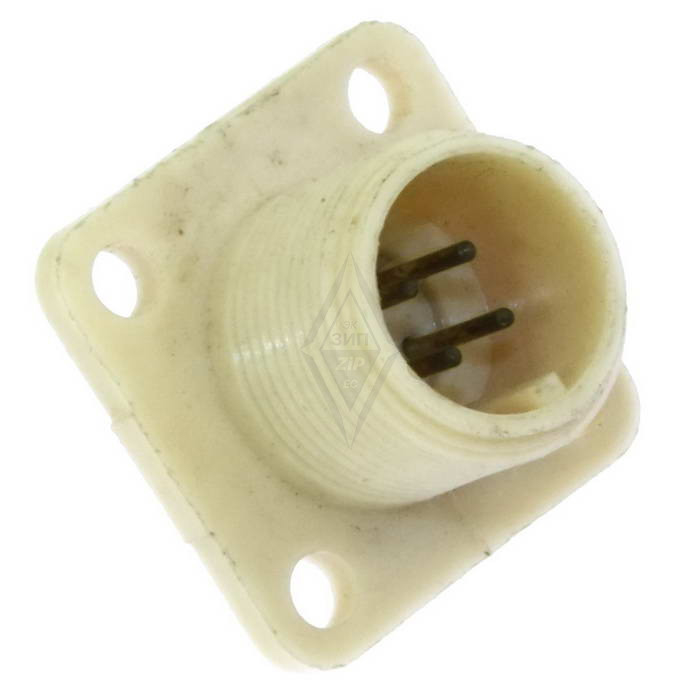

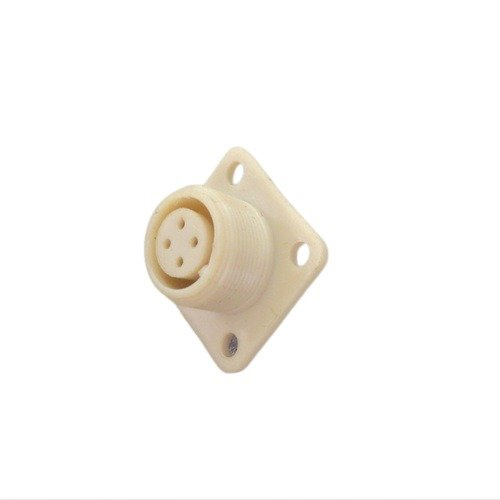

ОНЦ-РГ-09-4/14-В7 «5» — это блочная вилка цилиндрического низкочастотного соединителя из серии ОНЦ-РГ-09. Изделие предназначено для надежного соединения электрических цепей переменного и постоянного тока в составе малогабаритных электрических систем приборного монтажа, где предъявляются повышенные требования к надежности работы в суровых условиях эксплуатации.

Соединитель применяется там, где требуется компактная установка на панель и стабильная передача сигнала при воздействии вибрации, ударов и перепадов температуры. Артикул изделия — 7418, категория — ОНЦ, приемка — «5».

Подтвержденные технические особенности

Конструкция соединителя включает четыре контакта диаметром 1 миллиметр, изготовленных из латуни. Рабочее напряжение достигает 500 вольт, а рабочая частота — до 3 мегагерц. Метод сочленения резьбовой, что обеспечивает плотный и устойчивый контакт. Монтаж электрический выполняется пайкой, механический — на панель.

Габаритные размеры составляют 24 на 24 на 25 миллиметров. Материал изолятора — пластмасса, цвет исполнения черный или белый. Рабочий диапазон температур — от минус 60 до плюс 70 градусов Цельсия. Климатическое исполнение УХЛ, относительная влажность — до 98 процентов при плюс 25 градусах Цельсия.

Прочностные и электрические параметры

• Выдерживает синусоидальную вибрацию в диапазоне от 1 до 500 герц с ускорением 10 g.
• Устойчив к механическим ударам с ускорением до 150 g.
• Сохраняет работоспособность при акустических шумах до 170 децибел.
• Сопротивление изоляции — не менее 5000 мегаом.
• Наработка — не менее 10 000 часов.
• Количество сочленений-расчленений — 500 циклов.

Применение и совместимость

Соединитель используется в малогабаритных электрических системах для приборного монтажа, где необходима высокая надежность в суровых условиях. Изделие подходит для эксплуатации в составе аппаратуры, подверженной интенсивной вибрации, ударам и широкому диапазону температур.

К аналогичным сериям, применяемым в сходных задачах, относятся 2РМТ, 2РМДТ, 2PX и другие. Приемка «5» подтверждает соответствие изделия установленным требованиям качества.

Ключевые преимущества

1. Четырехконтактная конструкция с латунными контактами диаметром 1 миллиметр.
2. Резьбовое сочленение для надежной фиксации и стабильного контакта.
3. Широкий температурный диапазон от минус 60 до плюс 70 градусов Цельсия.
4. Высокое сопротивление изоляции — не менее 5000 мегаом.
5. Устойчивость к вибрации, ударам и акустическим шумам.
6. Компактные габариты 24 на 24 на 25 миллиметров для плотного приборного монтажа.

Таким образом, ОНЦ-РГ-09-4/14-В7 «5» представляет собой компактный и прочный соединитель, рассчитанный на длительную эксплуатацию в жестких условиях и обеспечивающий надежное соединение электрических цепей в составе ответственной аппаратуры.
