Назначение соединителя ОНЦ-РГ-09-4/14-В7 «5»

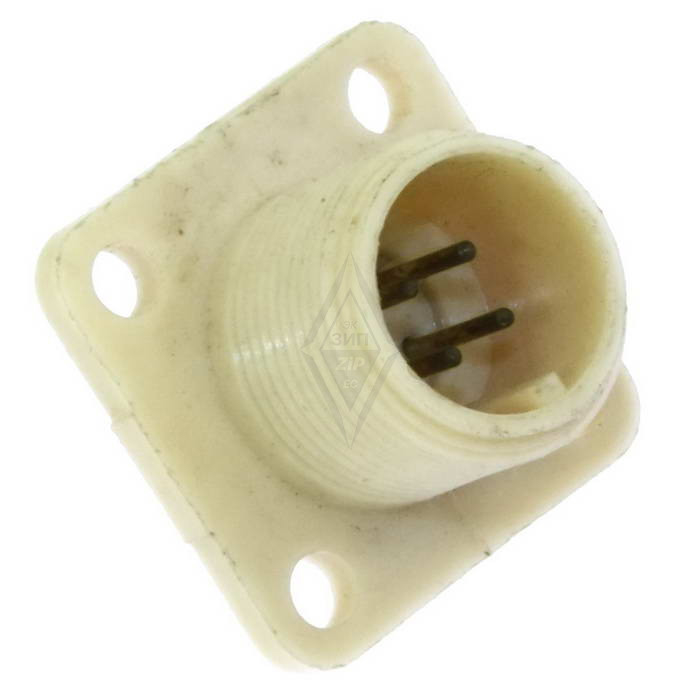

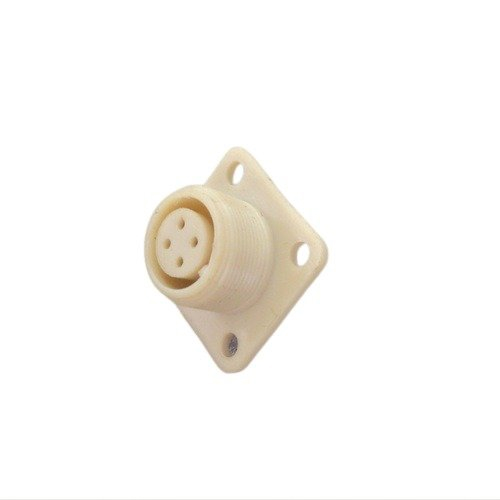

ОНЦ-РГ-09-4/14-В7 «5» представляет собой малогабаритный цилиндрический низкочастотный соединитель вилочного типа с блочной конструкцией. Изделие предназначено для надежного соединения в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 500 В. Приемка «5» подтверждает соответствие изделия требованиям технических условий бР0.364.082.

Соединитель применяется в различных электронных системах, где требуется компактное и устойчивое к внешним воздействиям электрическое соединение. Блочная конструкция и вилочный тип исполнения обеспечивают удобство монтажа на панель и надежную фиксацию ответной части.

Технические характеристики

Электрические и эксплуатационные параметры соединителя ОНЦ-РГ-09-4/14-В7 «5»:

• Количество контактов — 4, диаметр каждого контакта 1 мм, материал — латунь.
• Максимальный рабочий ток — 5 А на контакт, сопротивление контакта — не более 50 мОм.
• Метод сочленения — резьбовой; монтаж электрический — пайка, механический — на панель.
• Диаметр установочного отверстия — 3,4 мм, расстояние между монтажными отверстиями — 17 мм.
• Габаритные размеры — 24 на 24 на 25 мм.
• Изолятор выполнен из пластмассы черного или белого цвета, сопротивление изоляции — не менее 5000 МОм.
• Рабочий диапазон температур — от минус 60 до плюс 70 градусов Цельсия.
• Относительная влажность — до 98 процентов при температуре плюс 25 градусов Цельсия.
• Атмосферное давление — от 133,32 умноженное на 10 в минус двенадцатой степени Па до 50,6 умноженное на 10 в четвертой степени Па.
• Климатическое исполнение — УХЛ.
• Вибрация — 1–500 Гц с ускорением 10 g, акустические шумы — до 170 дБ, удары — до 150 g.
• Минимальная наработка — 10 000 часов, число циклов сочленения-расчленения — 500.

Особенности и применение

Конструктивные особенности

Соединитель ОНЦ-РГ-09-4/14-В7 «5» имеет малогабаритный цилиндрический корпус и блочную конструкцию, что упрощает его установку в ограниченном пространстве электронных блоков. Резьбовой метод сочленения обеспечивает надежную механическую фиксацию и стабильность электрического контакта при воздействии вибрации и ударов.

Пайка в качестве электрического монтажа и панельное крепление делают изделие удобным для применения в составе печатных узлов и приборных панелей. Изолятор из пластмассы с высоким сопротивлением изоляции не менее 5000 МОм способствует снижению утечек и повышению надежности работы цепей.

Условия эксплуатации

Изделие рассчитано на работу в широком диапазоне температур от минус 60 до плюс 70 градусов Цельсия, при относительной влажности до 98 процентов и в условиях пониженного и повышенного атмосферного давления. Устойчивость к вибрации 1–500 Гц с ускорением 10 g, акустическим шумам до 170 дБ и ударам до 150 g позволяет использовать соединитель в составе систем, подверженных интенсивным механическим нагрузкам.

Область применения

ОНЦ-РГ-09-4/14-В7 «5» применяется в различных электронных системах для соединения цепей постоянного и переменного тока частотой до 3 МГц и напряжением до 500 В. Благодаря компактным размерам, панельному монтажу и высокой стойкости к климатическим и механическим воздействиям соединитель востребован в приборостроении, радиоэлектронной аппаратуре и других областях, где требуются малогабаритные низкочастотные разъемы с приемкой «5».
