Назначение разъёма ОНЦ-РГ-09-4/14-В7

ОНЦ-РГ-09-4/14-В7 — низкочастотный цилиндрический электрический разъём советского и российского производства, предназначенный для создания надёжных электрических соединений в цепях постоянного и переменного тока с частотой до 3 МГц. Изделие относится к категории ОНЦ и применяется там, где требуется стабильная передача сигнала и питания между отдельными блоками, приборами и кабельными линиями.

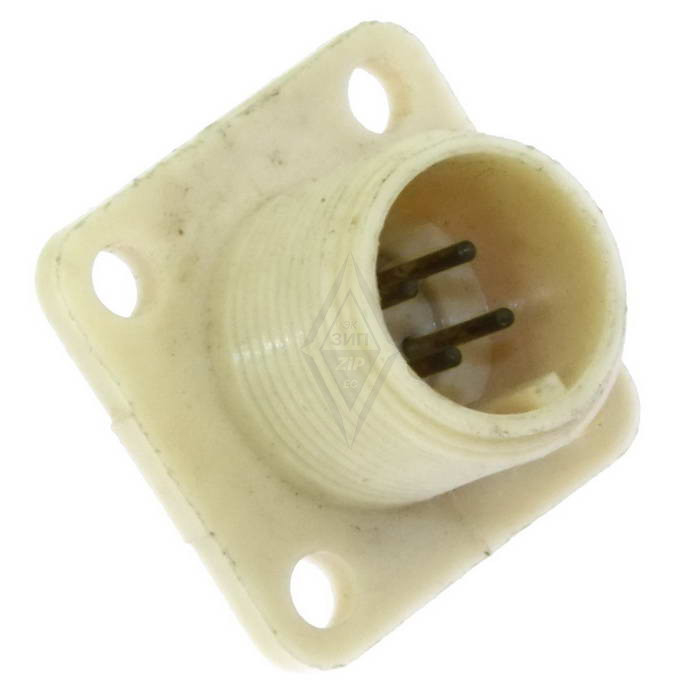

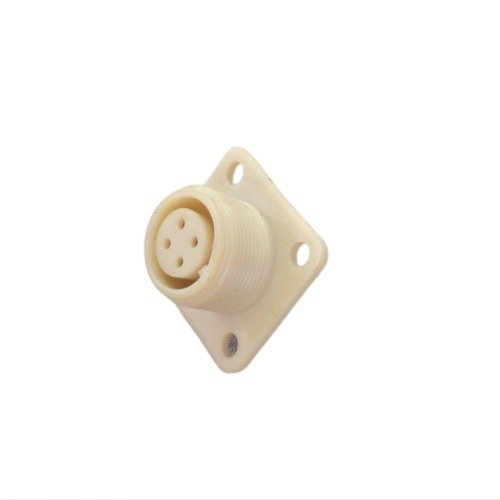

Конструктивно разъём состоит из вилки с индексом В7 и розетки. Обе части могут быть выполнены как в приборном, так и в кабельном исполнении, что позволяет использовать изделие в различных компоновочных схемах. Резьбовое соединение обеспечивает механическую фиксацию сочленённых частей, а одношпоночная поляризация исключает неправильное подключение и защищает контакты от повреждения при монтаже.

Технические характеристики

Разъём имеет 4 контакта. Максимальное рабочее напряжение составляет 500 В. Токовая нагрузка определяется по таблицам производителя и зависит от конкретных условий эксплуатации.

• Сопротивление контактов — не более 50 мОм для контактов диаметром 1,0 мм.
• Сопротивление контактов — не более 30 мОм для контактов диаметром 1,5 мм.
• Сопротивление изоляции — не менее 5000 МОм.
• Допустимый перегрев контактов — до 30 градусов Цельсия.
• Наработка на отказ — не менее 10 000 часов.
• Срок хранения — не менее 6 лет.

Перечисленные параметры подтверждают пригодность изделия для длительной работы в составе ответственного электронного и промышленного оборудования.

Конструкция и материалы

Корпус разъёма изготавливается из пластика или металла. Доступны экранированные и неэкранированные варианты исполнения, а также модели с прямыми или угловыми патрубками. Такое разнообразие исполнений позволяет подобрать оптимальный вариант под конкретную задачу монтажа и условия размещения.

Конструкция обеспечивает защиту от механических воздействий, включая вибрацию и удары. Экранированные версии дополнительно снижают влияние помех, что важно при передаче слабых сигналов и в условиях насыщенной электромагнитной обстановки.

Условия эксплуатации и применение

Разъёмы устойчивы к повышенным температурам до 100 градусов Цельсия. Это позволяет применять их в электронике и промышленном оборудовании, включая приборы и системы автоматики, где возможен нагрев корпуса или окружающей среды.

Типовые области применения включают:

1. Соединение блоков и модулей в приборах и промышленной электронике.
2. Кабельные сборки для передачи питания и сигналов с частотой до 3 МГц.
3. Системы автоматики и управления, требующие надёжного механического и электрического контакта.
4. Оборудование, работающее в условиях вибрации и ударных нагрузок.

Продукция сертифицирована, поставляется с паспортом и гарантией. Артикул изделия — 7416.
