Назначение соединителя

ОНЦ-РГ-09-4/14-В6 представляет собой цилиндрический низкочастотный соединитель, предназначенный для блочного соединения электрических цепей. Изделие применяется для коммутации проводников в составе радиоэлектронной аппаратуры, приборов и промышленного оборудования, где требуется надёжный разъёмный контакт между отдельными блоками и узлами.

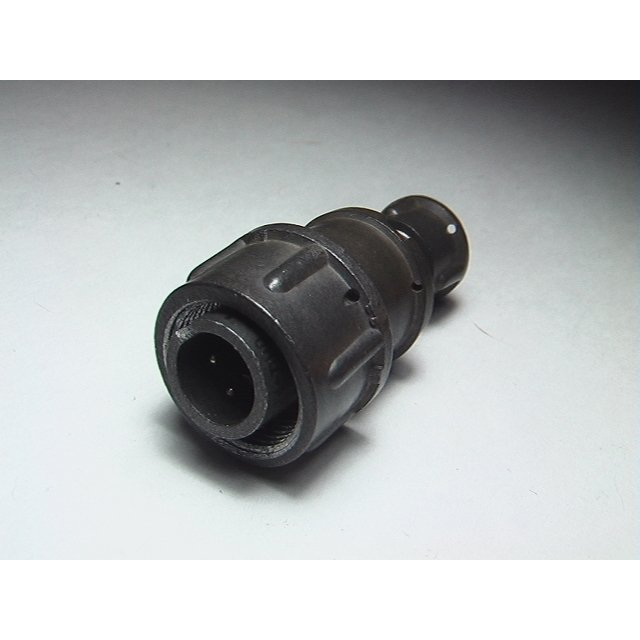

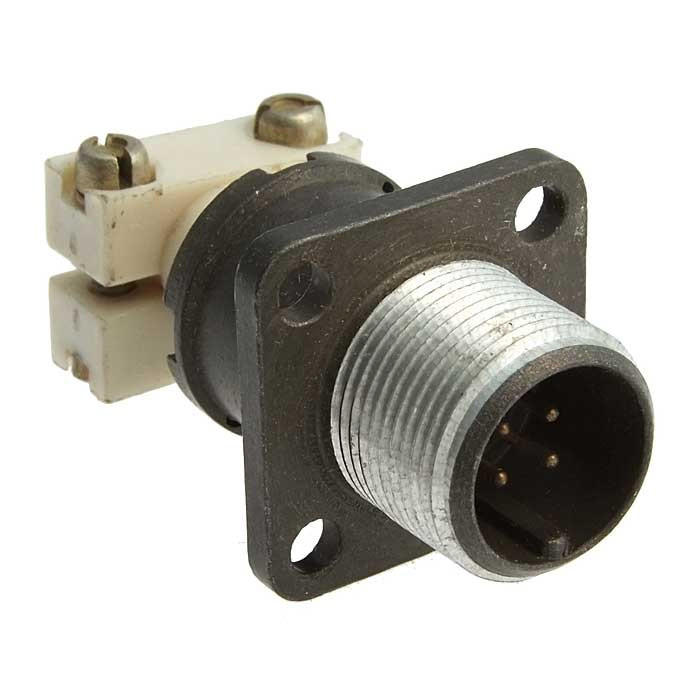

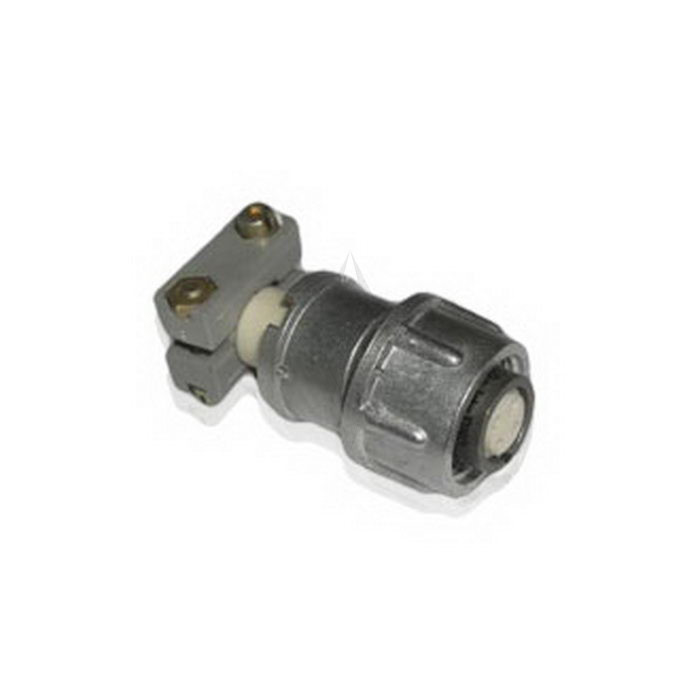

Соединитель выпускается в виде комплекта из двух ответных частей — вилки и розетки. Вилка в обозначении маркируется буквой «В», что отражено в полном наименовании модели. Такая конструкция обеспечивает возможность быстрого сочленения и разъединения блоков без пайки и демонтажа всей схемы.

Конструктивные особенности и характеристики

Модель ОНЦ-РГ-09-4/14-В6 относится к серии ОНЦ — цилиндрических низкочастотных соединителей блочного типа. Изделие имеет маркировку «5», которая соответствует приёмке по установленным требованиям. Указанная приёмка подтверждает, что соединитель прошёл соответствующий контроль качества и допущен к применению в ответственных изделиях.

Обозначение 2РМ14Б4Ш1В1, приведённое как аналог, указывает на взаимозаменяемость с распространённым типом соединителя данной группы. Это позволяет применять ОНЦ-РГ-09-4/14-В6 в качестве замены при ремонте, модернизации и сборке аппаратуры без изменения посадочных мест и схемы подключения.

Ключевые особенности изделия:

• цилиндрическая форма корпуса, характерная для блочных низкочастотных соединителей;
• комплектация в составе вилки и розетки для организации разъёмного соединения;
• маркировка вилки буквой «В» в обозначении модели;
• приёмка «5», подтверждающая соответствие изделия предъявляемым требованиям;
• совместимость по присоединительным размерам с аналогом 2РМ14Б4Ш1В1.

Область применения

Соединители серии ОНЦ применяются в блочной компоновке электрических цепей. Основное назначение — обеспечение электрического соединения между съёмными и стационарными частями приборов, пультов, стоек и блоков радиоэлектронной аппаратуры.

Благодаря цилиндрической конструкции такие разъёмы удобны при ограниченном монтажном пространстве и частом сочленении. Их используют в промышленном оборудовании, измерительной технике, системах управления и других устройствах, где необходимо быстрое подключение и надёжный контакт проводников.

Модель ОНЦ-РГ-09-4/14-В6 подходит для задач, в которых требуется замена соединителя типа 2РМ14Б4Ш1В1 с сохранением посадочного места и схемы коммутации.

Комплектация и условия применения

Соединитель поставляется в виде комплекта, включающего вилку и розетку. Монтаж выполняется в соответствии с принятой для данного типа разъёмов схемой подключения.

1. Перед установкой проверяют целостность корпусных деталей и контактных элементов.
2. Соединитель закрепляют в посадочном месте согласно конструкции блока.
3. Выполняют подключение проводников согласно схеме аппаратуры.
4. Проводят сочленение вилки и розетки до плотного контакта.

Сведения о производителе, стране производства, гарантийных обязательствах и точных массогабаритных параметрах в предоставленных данных не указаны, поэтому не приводятся.
