Назначение

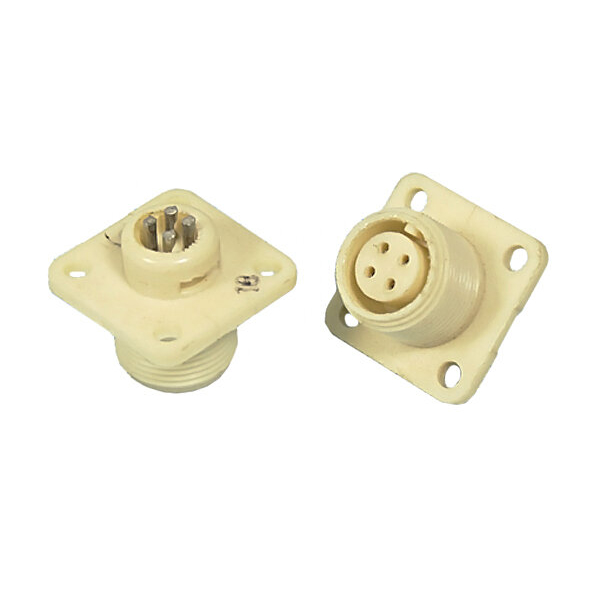

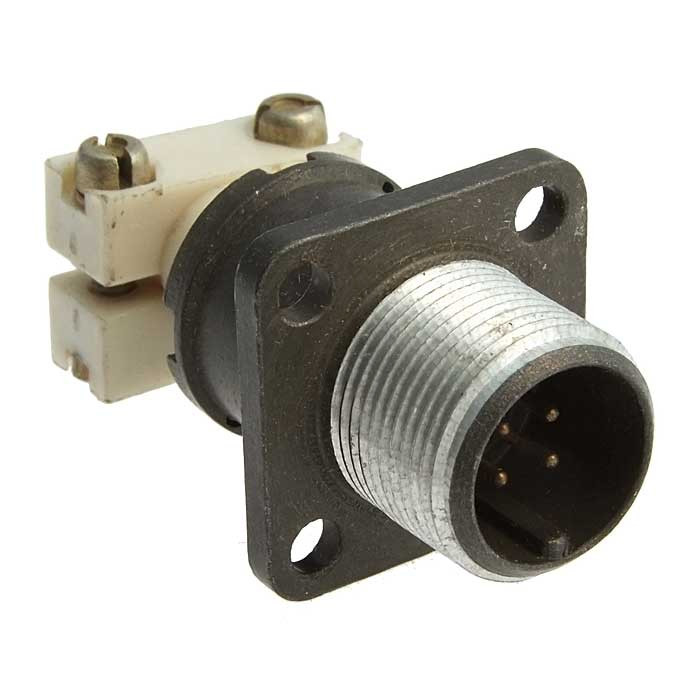

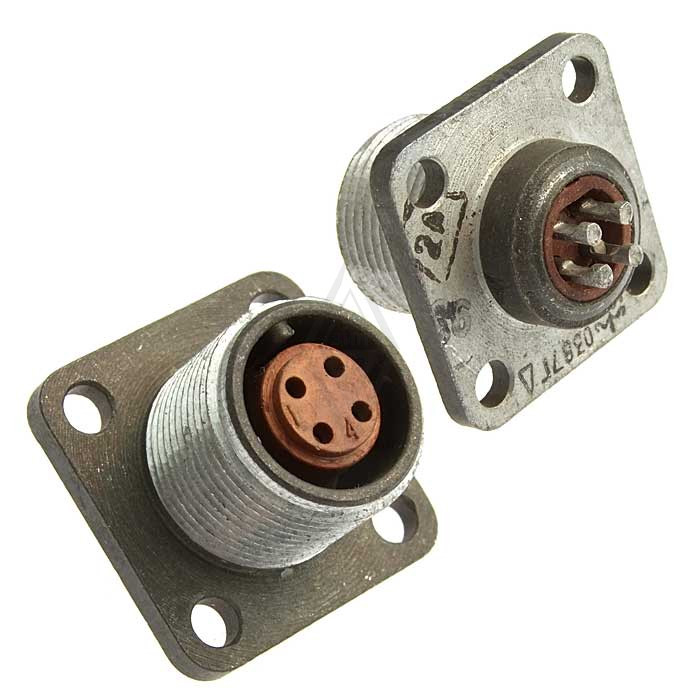

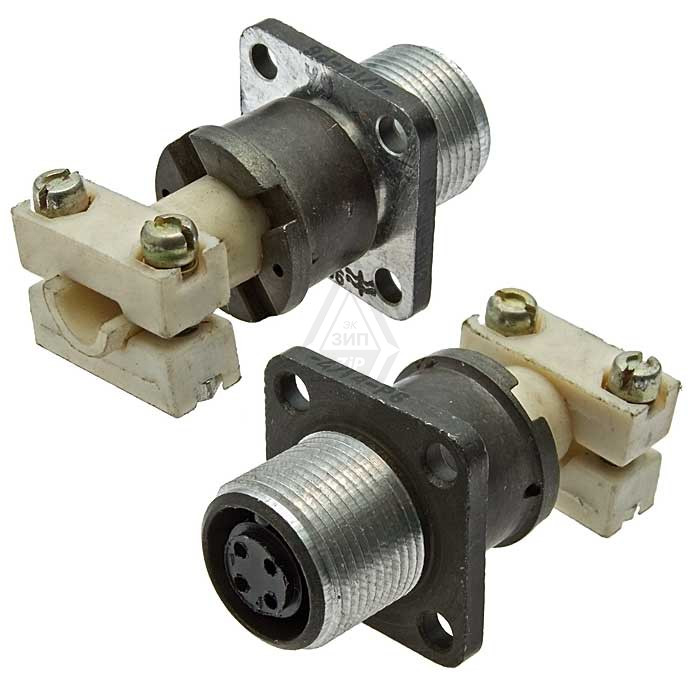

ОНЦ-РГ-09-4/14-В6 — это электрический соединитель (разъем), предназначенный для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие применяется для обеспечения надёжного электрического соединения между отдельными блоками, приборами и кабельными линиями. Конструкция разъёма состоит из двух ответных частей — вилки и розетки, каждая из которых может быть выполнена как приборной, так и кабельной. Такое исполнение позволяет использовать соединитель в различных компоновочных схемах электронного оборудования.

Подтверждённые технические особенности

Разъём обладает следующими характеристиками, заявленными для данной серии соединителей:

• Количество контактов: 4, 7, 10, 19, 24, 32, 45 или 50 в зависимости от типоразмера.
• Рабочий ток на контакт: от 15 А до 15 А.
• Максимальное рабочее напряжение: 500 В.
• Конструктивное исполнение: возможно исполнение с прямыми или угловыми патрубками, а также в вариантах кабельной или приборной части.
• Материалы: корпус металлический, кожух пластмассовый, покрытие контактов — никель.
• Температурный диапазон эксплуатации: от минус 60 градусов Цельсия до плюс 70 градусов Цельсия.
• Способ монтажа: объёмный монтаж или пайка.

Сочленение вилки и розетки осуществляется с помощью резьбового соединения, что обеспечивает механическую прочность и стабильность электрического контакта при эксплуатации. Поляризация корпусов выполнена одношпоночной, что упрощает и ускоряет процесс подключения, исключая возможность неправильного сочленения.

Особенности серии и совместимость

Данное изделие относится к более широкой серии соединителей ОНЦ-РГ. Соединители этой серии имеют общую схему расположения контактов с другими типами соединителей, в частности с типами 2РМТ и 2РМДТ, что расширяет возможности применения и взаимозаменяемости в составе существующего оборудования.

Приёмка

Изделие поставляется с приёмкой «5», что подтверждает его соответствие установленным требованиям качества для соответствующей категории продукции.

Применение

Разъёмы ОНЦ-РГ-09-4/14-В6 широко используются в электротехнической, радиоэлектронной и контрольно-измерительной аппаратуре. Они обеспечивают надёжное соединение как в экранированных, так и в неэкранированных кабельных линиях. Благодаря сочетанию металлического корпуса, стойкости к широкому диапазону температур и возможности монтажа пайкой или объёмным способом, изделие подходит для применения в приборах и устройствах, работающих в жёстких условиях эксплуатации.

Разъём может использоваться для передачи сигналов и питания в составе стационарного и переносного оборудования, где требуется стабильное электрическое соединение с механической фиксацией резьбовым способом.
