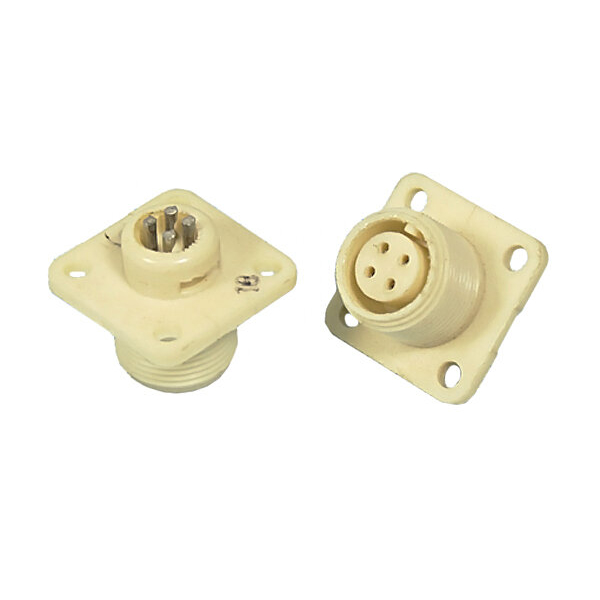

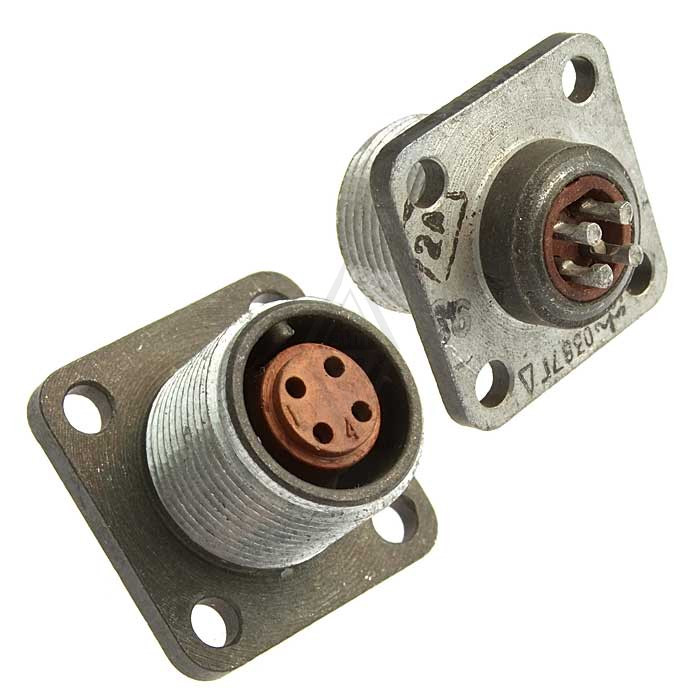

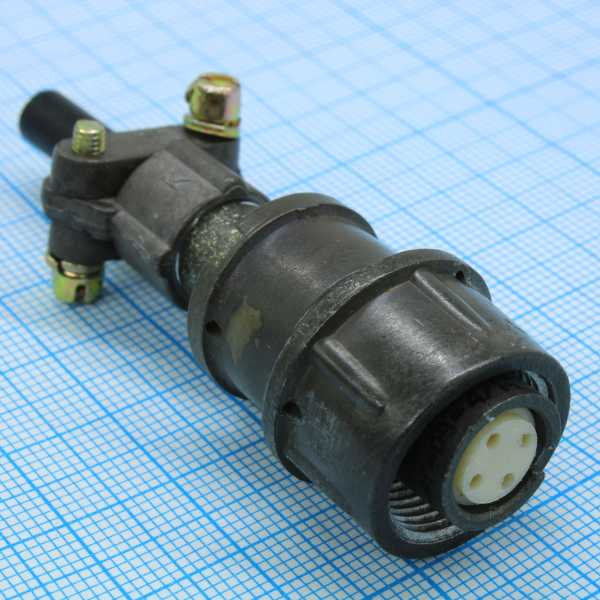

ОНЦ-РГ-09-4/14-В3 — это низкочастотный цилиндрический соединитель, предназначенный для электрических цепей постоянного и переменного тока (частотой до 3 МГц).

Назначение

Он используется для надежного соединения в приборах, состоит из вилки и розетки (негерметичных), с резьбовым соединением и одношпоночной поляризацией корпусов. Подходит для внутреннего монтажа экранированными или неэкранированными кабелями в климатическом исполнении УХЛ (умеренный и холодный климат).

Характеристики

Соединитель имеет 4 контакта диаметром 1,0 мм с никелевым покрытием, максимальный ток — 2,5 А на контакт (5 А на одиночный), напряжение — до 500 В. Рабочая температура от -60°C до +70°C, сопротивление изоляции не менее 5000 МОм, ресурс — 500 сочленений и наработка 10 000 часов.
