Назначение

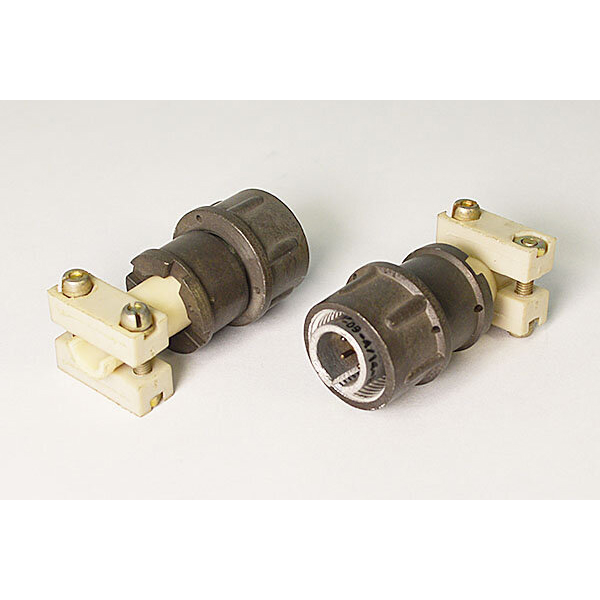

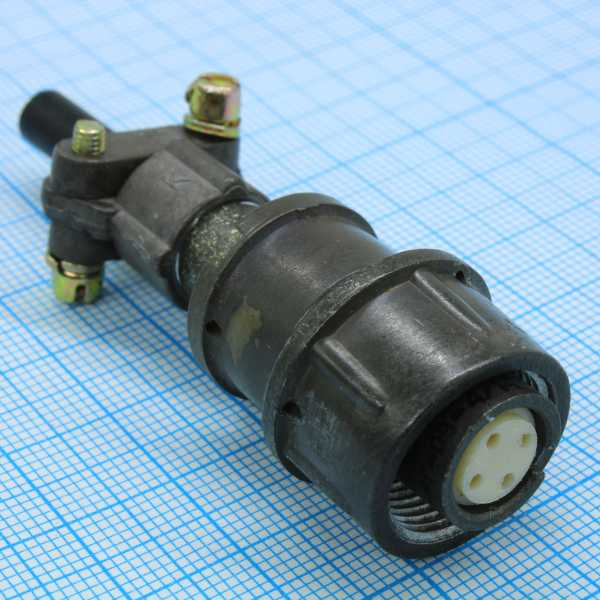

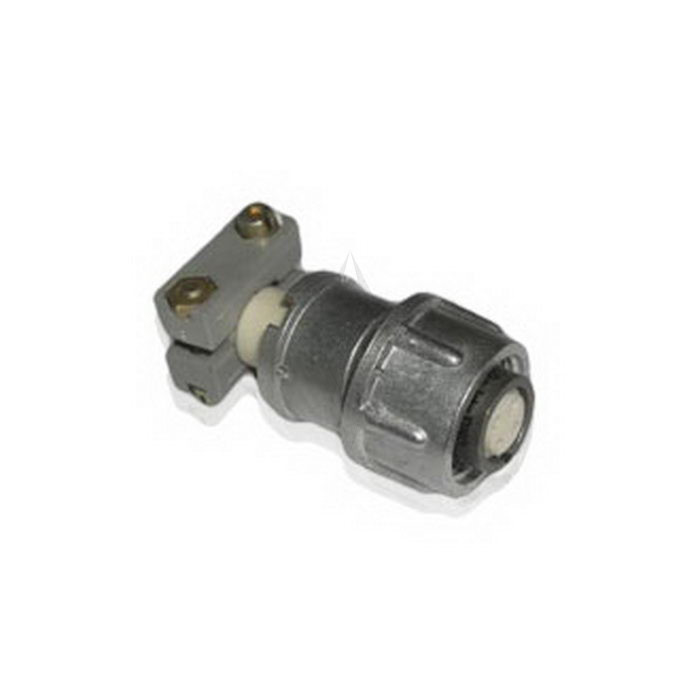

ОНЦ-РГ-09-4/14-В17 — это голова вилки (тип В), которая является запчастью для низкочастотного цилиндрического разъема серии ОНЦ-РГ-09. Такие разъемы используются в электрических цепях постоянного и переменного тока. Изделие предназначено для кабельного корпуса с неэкранированным угловым кожухом (индекс 14) в пластмассовом исполнении (индекс 17).

Головная часть соединяется с кабелем и применяется как сменный элемент разъема. В базовой комплектации накидная гайка и крепеж отсутствуют, что необходимо учитывать при подготовке к монтажу в приборных или кабельных системах.

Конструкция и материалы

Корпус изделия изготовлен из алюминиевого сплава АЛ-11, изолятор выполнен из пресс-материала АГ-4, а контакты имеют никелевое покрытие. Конструкция рассчитана на 4 контакта диаметром 1 мм. Условный размер корпуса составляет 14 мм, посадочное отверстие также имеет диаметр 14 мм и резьбу M14 с шагом 1 мм.

Исполнение головы вилки соответствует типу В и предназначено для углового неэкранированного кабельного кожуха. Пластмассовое исполнение с индексом 17 определяет материал и конструктивные особенности корпуса.

Технические характеристики

• Количество контактов: 4
• Диаметр контактов: 1 мм
• Условный размер корпуса: 14 мм
• Посадочное отверстие: диаметр 14 мм, резьба M14 с шагом 1 мм
• Максимальное рабочее напряжение: до 500 вольт
• Сопротивление изоляции: не менее 5000 мегаом
• Рабочая температура: от минус 60 до плюс 70 градусов Цельсия
• Срок службы: до 6 лет
• Наработка: не менее 10000 часов

Условия эксплуатации

Разъемы серии ОНЦ-РГ-09, для которых предназначена данная голова, подходят для условий с вибрацией от 1 до 5000 герц с ускорением до 100 метров на секунду в квадрате. Допускается эксплуатация при пониженном давлении до 5,3 на 10 в минус четвёртой степени паскаля.

Такие условия характерны для промышленной электроники, авиационного оборудования и приборов с жесткими климатическими требованиями. Изделие применяется в составе кабельных систем, где требуется цилиндрическое низкочастотное соединение с угловым кожухом.

Применение и особенности выбора

ОНЦ-РГ-09-4/14-В17 используется как головная часть вилки при сборке кабельного соединения. Благодаря четырем контактам диаметром 1 мм и корпусу с условным размером 14 мм изделие подходит для цепей постоянного и переменного тока с рабочим напряжением до 500 вольт.

• Голова вилки типа В для кабельного корпуса.
• Неэкранированный угловой кожух с индексом 14.
• Пластмассовое исполнение с индексом 17.
• Материалы: алюминиевый сплав АЛ-11, пресс-материал АГ-4, никелевое покрытие контактов.

При выборе следует учитывать, что изделие поставляется без накидной гайки и крепежа в базовой комплектации. Это сменная запчасть для разъема серии ОНЦ-РГ-09, а не самостоятельное законченное устройство. Для правильной сборки важны совместимость с кабельным корпусом, тип кожуха и исполнение корпуса, обозначенные индексами 14 и 17.
