Назначение соединителя ОНЦ-РГ-09-4/14-В17 «5»

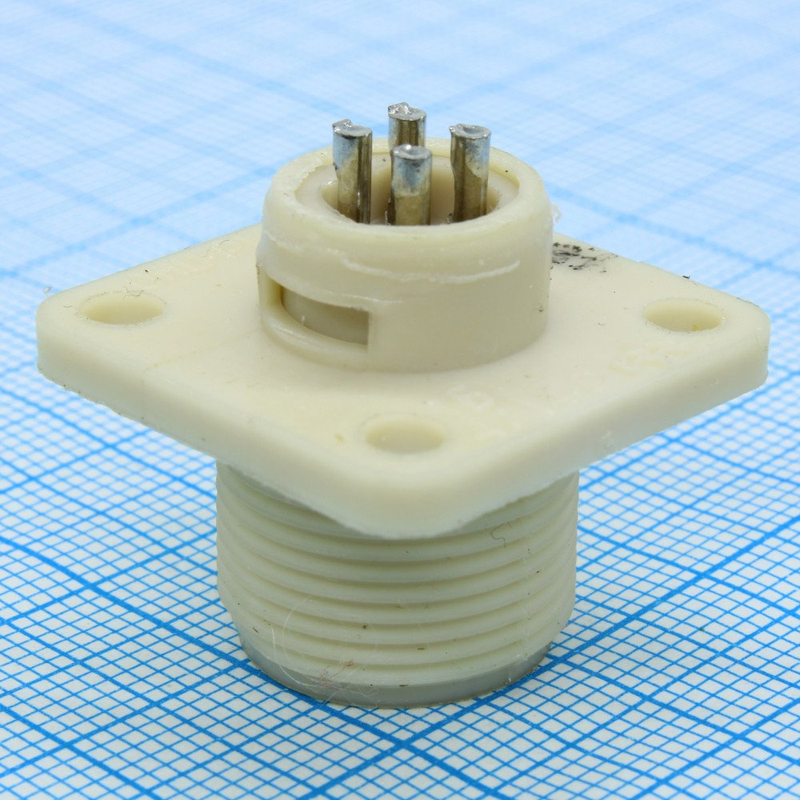

Соединитель ОНЦ-РГ-09-4/14-В17 «5» представляет собой цилиндрический низкочастотный разъём, предназначенный для ручного соединения и разъединения электрических цепей. Изделие относится к категории ОНЦ и применяется там, где требуется компактное и надёжное штыревое подключение с фиксацией вручную, без применения специального инструмента. Конструкция ориентирована на эксплуатацию в составе кабельных сборок и приборных жгутов, где важны стабильный электрический контакт и удобство обслуживания.

Артикул изделия — 7410. Исполнение «В» обозначает вилку (штыревую часть), то есть ответную часть соединения, которая вставляется в розетку. Маркировка «5» в наименовании соответствует приёмке «5», что указывает на повышенные требования к контролю качества при изготовлении и испытаниях.

Подтверждённые технические особенности

Ниже приведены характеристики соединителя, подтверждённые данными каталога. Иные параметры, включая точные габариты, массу, материалы корпуса и контактов, в предоставленных сведениях не указаны.

• Тип изделия: цилиндрический низкочастотный соединитель.
• Способ соединения: ручное сочленение и расчленение.
• Посадочный диаметр корпуса: 14 мм.
• Число контактов: четыре.
• Рабочее напряжение: до 500 В.
• Род тока: переменный и постоянный.
• Частота: до 3 МГц.
• Конструктивное исполнение: вилка (штырь), обозначаемая буквой «В».
• Приёмка: «5».

Электрические параметры

Соединитель рассчитан на рабочее напряжение до 500 В и допускает работу как в цепях переменного, так и постоянного тока. Верхняя граница частотного диапазона составляет до 3 МГц, что относит изделие к низкочастотным соединителям и определяет его применение в цепях питания, управления и передачи сигналов низкой частоты.

Наличие четырёх контактов позволяет организовать передачу нескольких независимых цепей через одно сочленение, что снижает число отдельных разъёмов в жгуте и упрощает монтаж. Посадочный диаметр корпуса 14 мм задаёт присоединительные размеры и определяет совместимость с ответной частью соответствующего типоразмера.

Область применения

Благодаря цилиндрической конструкции, ручному сочленению и четырём контактам ОНЦ-РГ-09-4/14-В17 «5» применяется в электрических цепях, где требуется периодическое подключение и отключение кабеля или блока. Типовые сферы использования включают соединительные кабели приборов, жгуты и монтажные сборки низкочастотного назначения, работающие при напряжении до 500 В.

Исполнение вилки (штыря) предполагает установку в качестве ответной части к соответствующей розетке того же типоразмера. Приёмка «5» делает изделие пригодным для применения в составе ответственных сборок, где предъявляются повышенные требования к качеству и надёжности.

Условия эксплуатации и учёт при подборе

При подборе соединителя следует учитывать соответствие посадочного диаметра корпуса (14 мм) и число контактов (четыре) ответной части, а также соблюдение предельных значений рабочего напряжения и частоты. Приведённые характеристики являются подтверждёнными для данной позиции; сведения о материалах, степени защиты, климатическом исполнении, гарантии и комплектации поставки в предоставленных данных отсутствуют.
