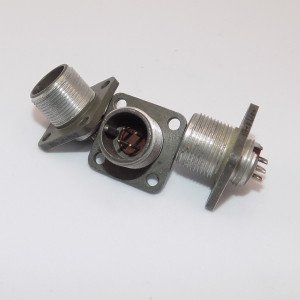

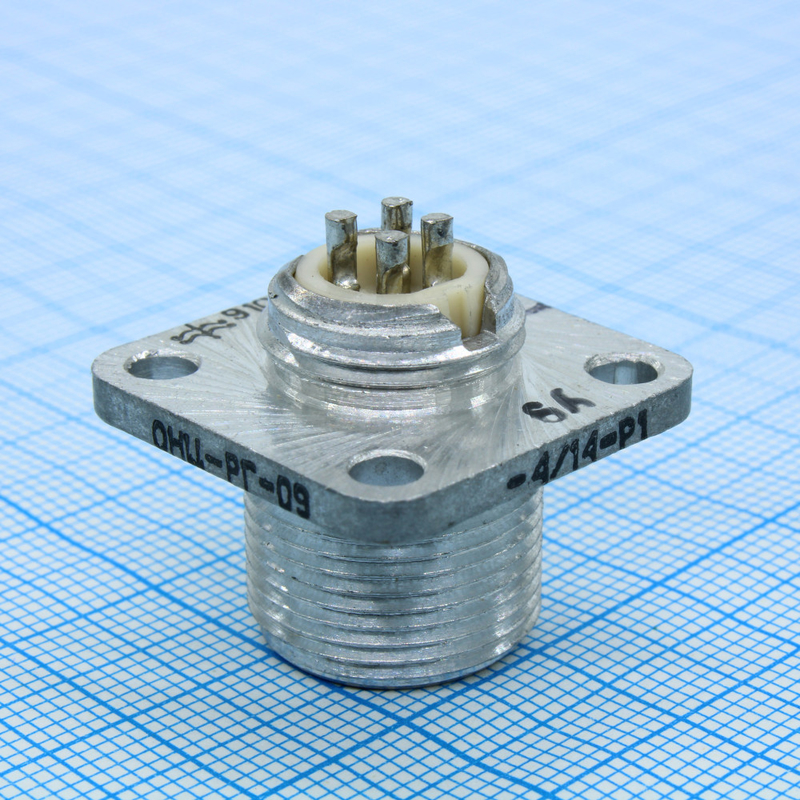

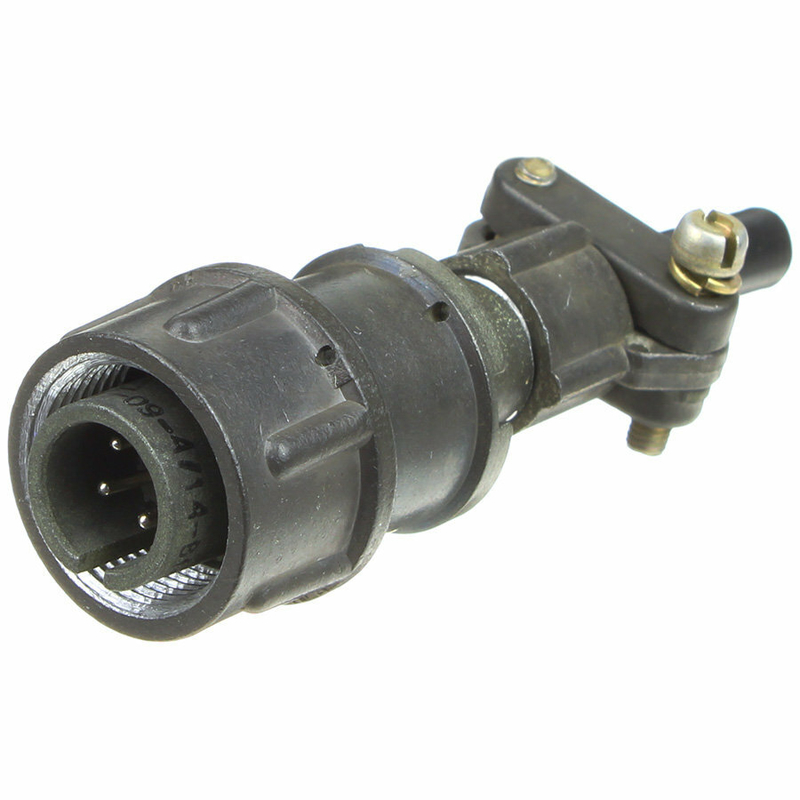

Назначение разъема ОНЦ-РГ-09-4/14-В14

ОНЦ-РГ-09-4/14-В14 — это электрический разъем цилиндрической конструкции, выполненный в виде вилки (штыревой части) с байонетным замком. Изделие относится к серии ОНЦ-РГ-09 и предназначено для быстрого и надежного соединения электрических цепей в радиоэлектронной аппаратуре, промышленном оборудовании и системах управления.

Разъем изготовлен в 1988 году и соответствует техническим условиям бр.0.364.082ТУ. Конструкция с байонетным замком обеспечивает быстрое сочленение и расчленение без применения специального инструмента, что важно при монтаже, обслуживании и замене узлов в условиях ограниченного доступа.

Подтвержденные технические особенности

Ниже перечислены характеристики, заявленные для данной модели разъема. Все значения относятся именно к исполнению ОНЦ-РГ-09-4/14-В14 и не являются обобщенными для всей серии.

• Тип разъема: цилиндрический, низкочастотный, быстроразъемный, с байонетным замком.
• Тип контакта: штыревой (вилка).
• Количество контактов: 4.
• Номинальное рабочее напряжение: до 250 В действующего значения и до 700 В амплитудного значения.
• Номинальный рабочий ток на контакт: до 5 А.
• Сопротивление электрических контактов: не более 2,5 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Климатическое исполнение: В14 — всеклиматическое, для районов с умеренным, холодным и тропическим климатом.
• Диапазон рабочих температур: от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.
• Механическая износостойкость: не менее 500 циклов сочленений-расчленений.
• Материал корпуса: алюминиевый сплав.
• Степень защиты сочлененного разъема: IP54 — пылезащищенное и брызгозащищенное исполнение.

В качестве возможного аналога для данной серии указывается разъем 2РМТ14КУН4Ш1В1В1. Совместимость с конкретным оборудованием следует проверять по документации на аппаратуру.

Применение разъема

Разъемы серии ОНЦ-РГ-09 находят применение в тех областях, где требуется надежное электрическое соединение при воздействии вибрации, перепадов температуры и повышенной влажности. Благодаря всеклиматическому исполнению В14 и защите IP54 изделие может использоваться как в отапливаемых помещениях, так и на открытом воздухе в составе защищенных блоков и шкафов.

1. Радиоэлектронная аппаратура общего и специального назначения.
2. Промышленное оборудование.
3. Средства связи и телекоммуникации.
4. Измерительная и контрольная техника.
5. Системы автоматизации и управления технологическими процессами.
6. Военная и авиационная техника.

Условия эксплуатации и монтажа

Байонетный замок позволяет выполнять сочленение поворотом на небольшой угол, что сокращает время сборки и снижает риск повреждения контактов при неправильном совмещении. Штыревая часть (вилка) с четырьмя контактами рассчитана на ток до 5 А на контакт и рабочее напряжение до 250 В действующего значения.

Материал корпуса — алюминиевый сплав — обеспечивает механическую прочность при относительно небольшой массе. Степень защиты IP54 гарантирует устойчивость к пыли и брызгам при условии правильного сочленения ответных частей. Для сохранения заявленных характеристик рекомендуется не превышать номинальные ток и напряжение, а также соблюдать ограничения по температуре от минус 60 до плюс 100 градусов Цельсия.

Износостойкость не менее 500 циклов сочленений-расчленений определяет ресурс разъема при регулярном обслуживании и замене блоков. Артикул изделия — 7409, категория — ОНЦ.
