Назначение соединителя ОНЦ-РГ-09-4/14-В14

ОНЦ-РГ-09-4/14-В14 — цилиндрический низкочастотный соединитель, предназначенный для коммутации электрических цепей постоянного тока, переменного тока частотой до 3 МГц и импульсных сигналов. Изделие применяется для внутреннего монтажа в радиоэлектронной аппаратуре общего и специального назначения, где требуется надёное электрическое соединение с возможностью многократного сочленения и расчленения.

Соединитель относится к категории ОНЦ — низкочастотные цилиндрические соединители, конструктивно ориентированные на работу в составе бортовой, наземной и приборной аппаратуры. Артикул изделия — 7408.

Основные технические характеристики

Ниже приведены подтверждённые параметры, определяющие электрические и эксплуатационные возможности соединителя.

• Количество контактов — 4.
• Диаметр контакта — 1,0 мм.
• Условный размер корпуса — 14 мм.
• Максимальный рабочий ток — до 5 А на одиночный контакт и 2,5 А на каждый контакт при групповой нагрузке.
• Максимальное рабочее напряжение — до 500 В.
• Сопротивление изоляции — не менее 5000 МОм.
• Количество сочленений-расчленений — до 500 циклов.
• Минимальная наработка — 10000 часов.
• Рабочий интервал температур — от минус 60 до плюс 70 градусов Цельсия в зависимости от исполнения УХЛ.

Конструктивные особенности и исполнение В14

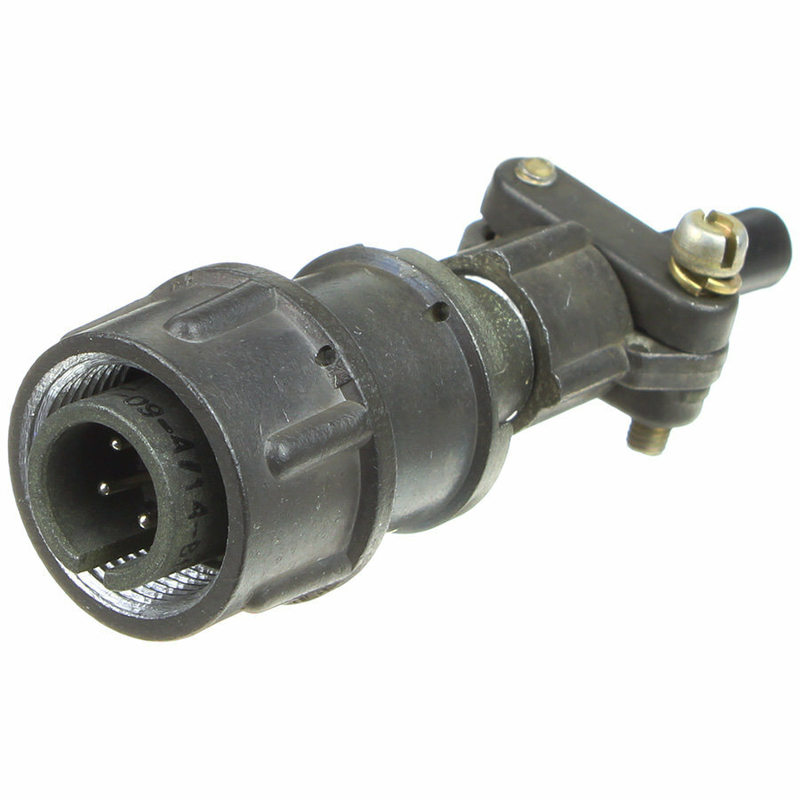

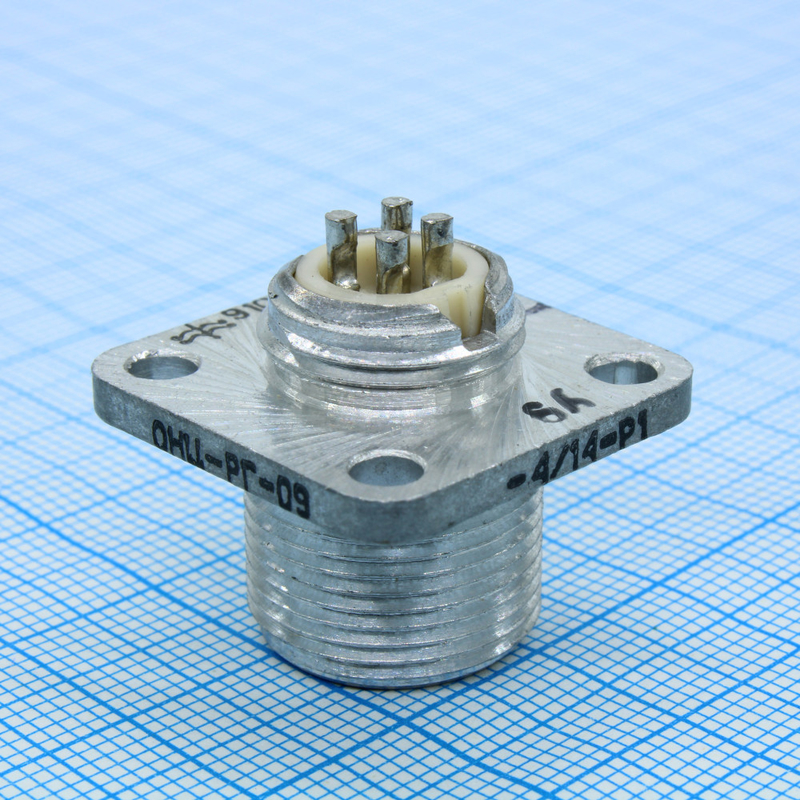

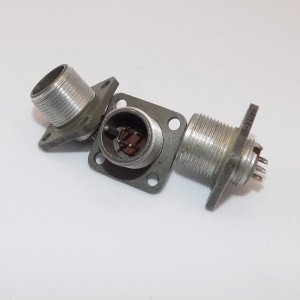

Соединитель выполнен с резьбовым соединением корпусов и одношпоночной поляризацией, что исключает неправильную стыковку ответных частей. Исполнение «В14» обозначает приборную вилку в металлическом корпусе без патрубка. Такое конструктивное решение рассчитано на внутренний монтаж, при котором кабельная часть подводится непосредственно к приборной вилке без дополнительного кабельного ввода.

Металлический корпус обеспечивает механическую прочность и экранирующие свойства, необходимые для работы в условиях повышенных электромагнитных помех. Одношпоночная поляризация гарантирует однозначное взаимное положение контактов при каждом сочленении.

Условия эксплуатации и устойчивость к внешним воздействиям

ОНЦ-РГ-09-4/14-В14 рассчитан на эксплуатацию в жёстких условиях. Изделие выдерживает вибрационные нагрузки в диапазоне от 1 до 5000 Гц с ускорением до 100 метров на секунду в квадрате, механические удары с ускорением до 1500 метров на секунду в квадрате, а также пониженное атмосферное давление до 5,3 на 10 в минус четвёртой степени Паскаля.

Совокупность электрических параметров и механической стойкости делает соединитель пригодным для применения в аппаратуре, работающей при знакопеременных температурах, вибрации и в разряжённой атмосфере.

Область применения

Соединитель применяется для внутреннего монтажа в радиоэлектронной аппаратуре общего и специального назначения. Он обеспечивает передачу сигналов и питающих напряжений в цепях постоянного и переменного тока, а также импульсных сигналов с частотой до 3 МГц. Благодаря четырём контактам с допустимым током до 5 А на одиночный контакт изделие подходит для коммутации как слаботочных сигнальных, так и относительно мощных цепей питания в составе блоков, пультов и приборных стоек.

При подборе соединителя следует учитывать тип ответной части, требуемое число контактов, рабочие ток и напряжение конкретной цепи, а также условия эксплуатации, в том числе температурный диапазон и уровень вибрационных нагрузок.
