Назначение и общее описание

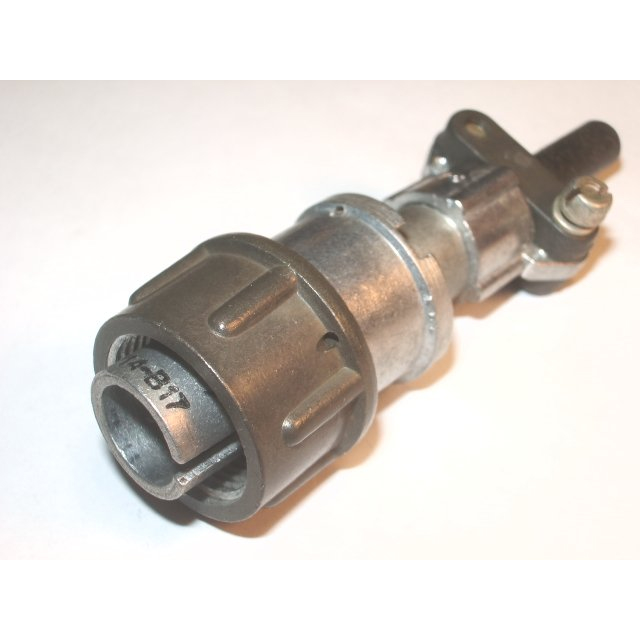

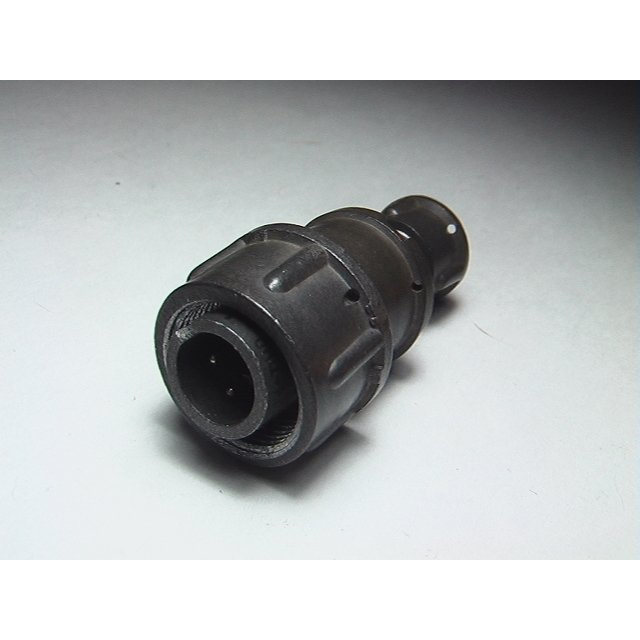

ОНЦ-РГ-09-4/14-В13 (2РМ14КПЭ4Ш1В1) «5» — низкочастотный цилиндрический соединитель серии ОНЦ, предназначенный для ручного сочленения и применяемый для соединения кабелей и приборов в различных электрических цепях. Изделие обеспечивает надёжное и безопасное подключение при эксплуатации в составе кабельных сборок и электронных устройств.

Соединитель относится к кабельной части, то есть представляет собой вилку кабельного исполнения, что обозначено буквой «В» в наименовании. Основное назначение — коммутация электрических цепей с рабочим напряжением до 500 В и током до 5 А в диапазоне частот от 1 до 500 Гц.

Подтверждённые технические характеристики

Ниже приведены характеристики, указанные для данной модели соединителя.

• Тип соединителя: вилка кабельная (обозначение «В»).
• Количество контактов: 4.
• Диаметр контактов: 1 мм (в отдельных источниках упоминается 1,5 мм, что может быть ошибкой или вариацией исполнения).
• Условный размер корпуса: 14 мм.
• Максимальное рабочее напряжение: до 500 В.
• Рабочий ток: до 5 А.
• Диапазон частот: от 1 до 500 Гц.
• Сопротивление контактов: не более 50 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Температурный диапазон: от минус 60 до плюс 70 градусов Цельсия.
• Минимальная наработка: 10000 часов.
• Срок сохраняемости: 6 лет.

Конструктивные особенности и материалы

Конструктивно соединитель выполнен в кабельном экранированном исполнении с прямым кожухом (патрубком), что обозначается индексом «13» в наименовании. Сочленение с ответной частью производится резьбовым методом, а поляризация корпуса выполнена одношпоночной, что исключает неправильное подключение и обеспечивает правильную ориентацию при сборке.

Материал контактов — никель. Материал изолятора — пресс-материал АГ-4 или пластмасса. Метод монтажа — объёмный, то есть присоединение проводников выполняется непосредственно к контактным элементам с последующей сборкой корпуса.

Применение и приёмочные данные

Соединитель ОНЦ-РГ-09-4/14-В13 применяется для соединения кабелей и приборов в электрических цепях различного назначения, где требуется ручное сочленение, механическая прочность резьбового соединения и экранирование кабельной части. Изделие подходит для эксплуатации в широком температурном диапазоне и рассчитано на длительную работу.

Товар относится к категории ОНЦ. Приёмка изделия — «5», что соответствует установленной категории приёмочных испытаний. Артикул товара — 7407. Производитель в предоставленных данных не указан. Краткое описание из каталога отсутствует.

При подборе ответной части и монтаже следует учитывать тип соединителя (вилка кабельная), количество и диаметр контактов, условный размер корпуса 14 мм, а также резьбовой метод сочленения и одношпоночную поляризацию. Указанные характеристики позволяют использовать изделие для коммутации низкочастотных цепей с параметрами, не превышающими предельные значения по напряжению, току и частоте.
