Назначение соединителя

ОНЦ-РГ-09-4/14-В13 «5» представляет собой кабельную вилку из серии низкочастотных цилиндрических соединителей ОНЦ-РГ-09. Изделие предназначено для надежного соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Соединитель относится к негерметичным устройствам и применяется в составе кабельных сборок и жгутов промышленного и специального назначения.

Приемка «5» подтверждает, что изделие прошло приемку в соответствии с установленными требованиями и допущено к применению в соответствующей области. Климатическое исполнение УХЛ ориентировано на внутренний монтаж, то есть на эксплуатацию в закрытых помещениях с умеренным и холодным климатом.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данной модели соединителя.

• Количество контактов — 4.
• Диаметр контактов — 1 мм.
• Покрытие контактов — никель.
• Рабочий ток на контакт — до 2,5 А, максимальный ток на одиночный контакт — до 5 А.
• Максимальное рабочее напряжение — 500 В.
• Сопротивление контактов — не более 50 мОм.
• Сопротивление изоляции — не менее 5000 МОм в нормальных условиях.
• Сочленение корпусов — резьбовое, с одношпоночной поляризацией.
• Количество циклов соединений-расчленений — до 500.
• Рабочий диапазон температур — от минус 60 градусов Цельсия до плюс 70 градусов Цельсия.
• Наработка — не менее 10 000 часов.

Конструктивные особенности

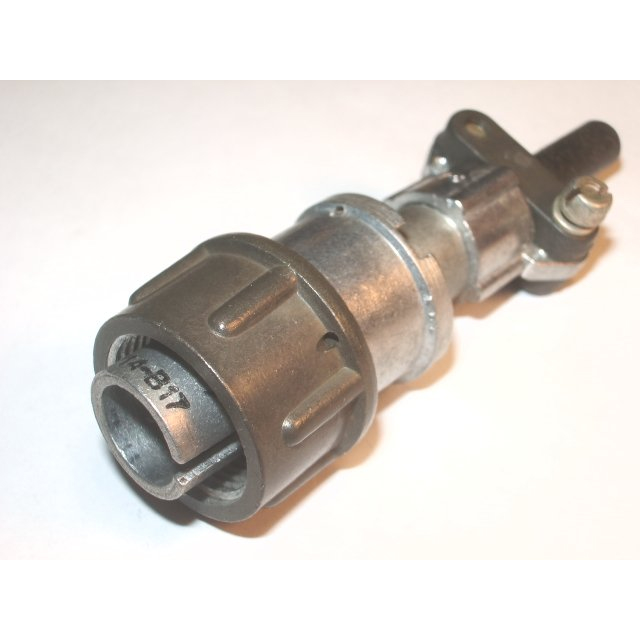

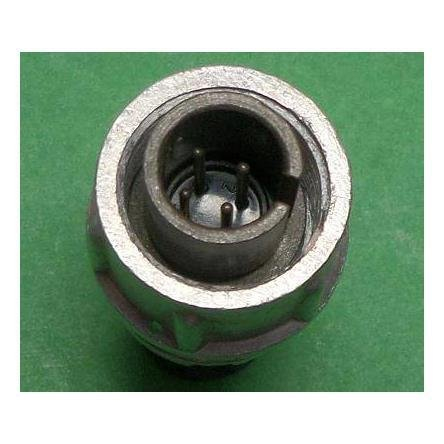

Модель ОНЦ-РГ-09-4/14-В13 выполнена как кабельная вилка с прямым неэкранированным патрубком, что соответствует исполнению «13». Условный размер корпуса — 14. Конструкция подходит для монтажа экранированными или неэкранированными кабелями объемным способом с пайкой. Резьбовое сочленение с одношпоночной поляризацией обеспечивает правильную ориентацию контактов при стыковке и устойчивость соединения при механических нагрузках.

Применение и совместимость

Соединитель применяется для соединения кабелей в цепях постоянного и переменного тока с частотой до 3 МГц, в том числе в низкочастотных электрических цепях. Неэкранированный патрубок и климатическое исполнение УХЛ делают его пригодным для внутреннего монтажа в составе приборов, пультов и кабельных сборок.

Серия ОНЦ-РГ-09 совместима по схеме расположения контактов с некоторыми моделями соединителей 2РМТ и 2РМДТ. Это позволяет использовать изделие в составе узлов, где применяются указанные типы соединителей, при условии соответствия схемы расположения контактов. Монтаж выполняется объемным способом с пайкой по экранированному или неэкранированному кабелю.

Эксплуатационные ограничения и учёт при подборе

Изделие не является герметичным, поэтому его не следует применять в условиях прямого воздействия влаги, повышенного давления среды или агрессивных жидкостей без дополнительной защиты. Рабочий ток и напряжение не должны превышать заявленных значений: до 2,5 А на контакт в рабочем режиме, до 5 А на одиночный контакт и до 500 В максимального рабочего напряжения. Ресурс соединений ограничен 500 циклами соединений-расчленений, а наработка — не менее 10 000 часов.

Температурный диапазон от минус 60 до плюс 70 градусов Цельсия определяет применимость соединителя в соответствующей климатической зоне. Подтверждённые характеристики — число контактов, их диаметр и покрытие, электрические параметры, тип сочленения и ресурс — следует учитывать при выборе соединителя для конкретного изделия.
