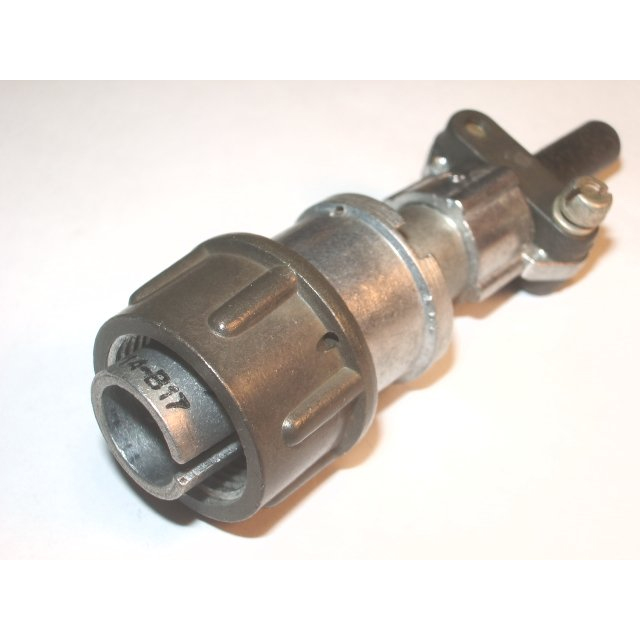

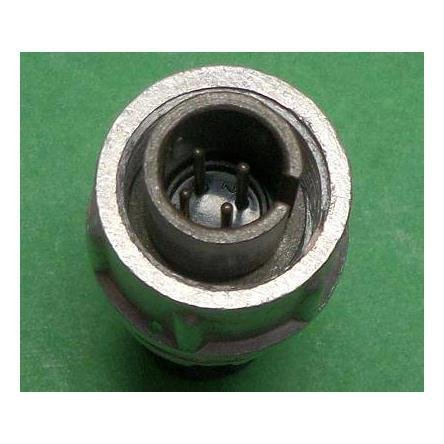

ОНЦ-РГ-09-4/14-В13 — это вилка кабельная из серии низкочастотных цилиндрических соединителей ОНЦ-РГ-09, предназначенная для электрических цепей постоянного и переменного тока (частотой до 3 МГц). Она негерметичная, с резьбовым соединением и одношпоночной поляризацией корпусов, покрытием контактов никелем.

Назначение

Соединитель используется для внутреннего монтажа экранированными или неэкранированными кабелями в климатическом исполнении УХЛ. Он совместим по схеме контактов с сериями 2РМТ или 2РМДТ, подходит для пайки и объемного монтажа в приборах.​

Характеристики

• Количество контактов: 4 (диаметр 1 мм).

• Максимальное напряжение: 500 В.

• Рабочий ток на контакт: до 2,5 А (максимум на одиночный — 5 А).

• Сопротивление контактов: не более 50 мОм, изоляции — не менее 5000 МОм.

• Количество сочленений: 500, наработка — 10 000 часов.​

Конструкция

Модель имеет кабельное исполнение с прямым патрубком (неэкранированный кожух). Габариты: диаметр 22 мм, длина 25 мм, длина патрубка 34 мм. Рабочая температура: от -60°C до +70°C.​

Маркировка

• "09" — серия.

• "4/14" — 4 контакта, условный размер корпуса 14.

• "В" — вилка.

• "13" — кабельная неэкранированная с прямым патрубком.​
