Назначение

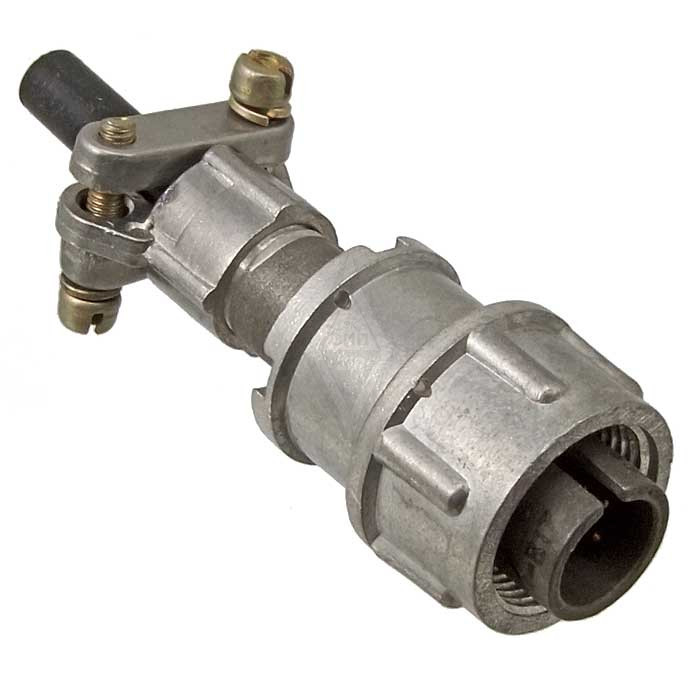

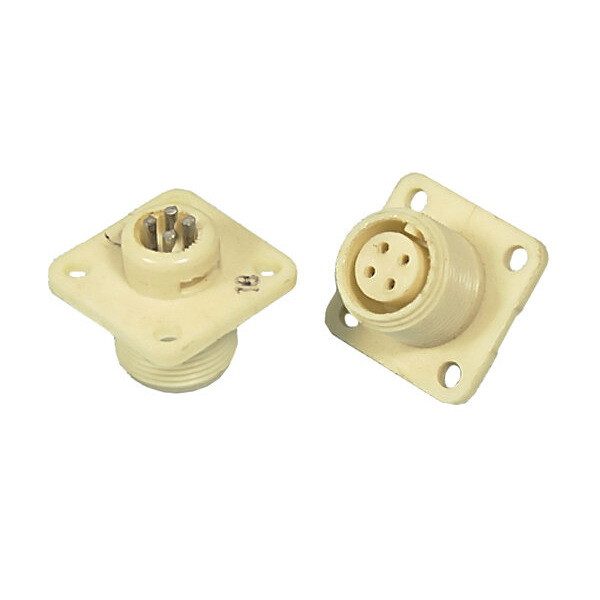

ОНЦ-РГ-09-4/14-В12 ПЛ. ХВОСТ «5» — цилиндрический электрический соединитель серии ОНЦ-РГ-09, представляющий собой кабельную вилку с прямым патрубком для неэкранированного кабеля. Изделие предназначено для объёмного монтажа и применяется для подключения кабелей в электронных и электрических устройствах, где требуется надёжное и безопасное электрическое соединение. Соединитель обеспечивает механическое сочленение посредством резьбы и одношпоночную поляризацию корпуса, что исключает неправильную стыковку ответных частей.

Приёмка «5» подтверждает, что изделие изготовлено и испытано в соответствии с требованиями, предъявляемыми к продукции данной категории качества. Принадлежность к категории ОНЦ указывает на применение соединителя в составе радиоэлектронной аппаратуры и электротехнических изделий.

Подтверждённые особенности

Ниже перечислены характеристики, заявленные для данной модели соединителя.

• Условный размер корпуса: 14.
• Количество контактов: 4.
• Условный номер контактного набора: все контакты диаметром 1 миллиметр.
• Покрытие контактов: никель.
• Тип контактов: штырь.
• Тип кожуха или патрубка: прямой, для неэкранированного кабеля.
• Гайка патрубка: для неэкранированного кабеля.
• Метод сочленения: резьбовой.
• Поляризация корпуса: одношпоночная.
• Метод монтажа: объёмный.
• Материал вставки (изолятора): пластмасса.
• Цвет изделия: серый.
• Габаритные размеры: 67,5 на 21,8 на 21,8 миллиметра.
• Герметичность: отсутствует.

Электрические характеристики

• Номинальное напряжение: 500 вольт.
• Рабочий ток: 5 ампер.
• Диапазон частот: от 1 до 500 герц.
• Сопротивление контактов: не более 50 миллиом.
• Сопротивление изоляции: 5000 мегаом.

Механические и климатические характеристики

• Интервал рабочих температур: от минус 60 до плюс 70 градусов Цельсия.
• Относительная влажность: 98 процентов при температуре плюс 25 градусов Цельсия.
• Атмосферное давление: от 133,32 на 10 в минус шестой степени паскаля до 50,6 на 10 в четвёртой степени паскаля.
• Ускорение при механическом ударе одиночного действия: 1500 метров на секунду в квадрате.
• Ускорение при механическом ударе многократного действия: 400 метров на секунду в квадрате.

Прочие характеристики

• Минимальная наработка при максимальной температуре плюс 100 градусов Цельсия: 10 000 часов.
• Максимальный срок хранения: 6 лет.
• Ресурс: 500 циклов сочленения.
• Климатическое исполнение: УХЛ.
• Приёмка: «5».

Применение

Соединитель ОНЦ-РГ-09-4/14-В12 ПЛ. ХВОСТ «5» применяется для подключения неэкранированных кабелей к электронным и электрическим устройствам. Резьбовое сочленение и одношпоночная поляризация обеспечивают устойчивое механическое соединение и предотвращают ошибки при стыковке. Объёмный монтаж предполагает пайку или иное присоединение проводников непосредственно к контактным элементам вилки.

Благодаря диапазону рабочих температур от минус 60 до плюс 70 градусов Цельсия, стойкости к относительной влажности до 98 процентов при плюс 25 градусах Цельсия, а также устойчивости к одиночным и многократным механическим ударам, изделие подходит для эксплуатации в составе аппаратуры, работающей в жёстких климатических условиях в пределах исполнения УХЛ. Ресурс в 500 циклов сочленения и минимальная наработка 10 000 часов при максимальной температуре плюс 100 градусов Цельсия определяют область применения соединителя как элемента, рассчитанного на длительную эксплуатацию с ограниченным числом переподключений.

Электрические параметры — номинальное напряжение 500 вольт, рабочий ток 5 ампер и диапазон частот от 1 до 500 герц — позволяют использовать вилку в цепях питания и сигнальных цепях низкой и средней частоты. Сопротивление контактов не более 50 миллиом и сопротивление изоляции 5000 мегаом обеспечивают стабильность электрического соединения в течение установленного срока службы и хранения.
