Назначение соединителя

ОНЦ-РГ-09-4/14-В12 (КПН) «5» — малогабаритный цилиндрический низкочастотный соединитель советского и российского производства. Он предназначен для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется там, где требуется компактное и надёжное электрическое соединение с фиксированным числом контактов, и относится к категории ОНЦ — низкочастотных цилиндрических соединителей.

Конструкция и состав

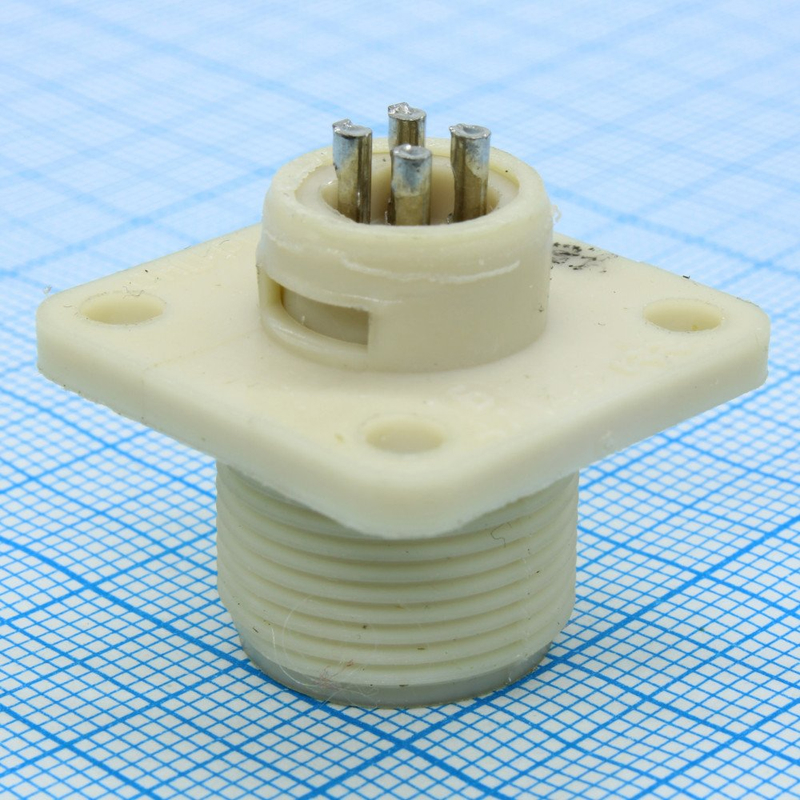

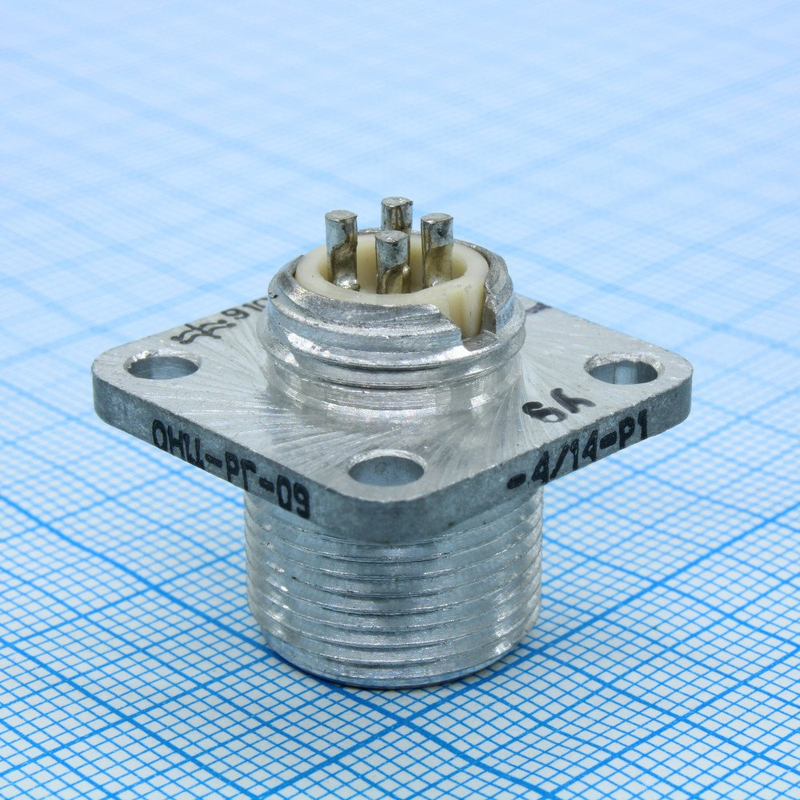

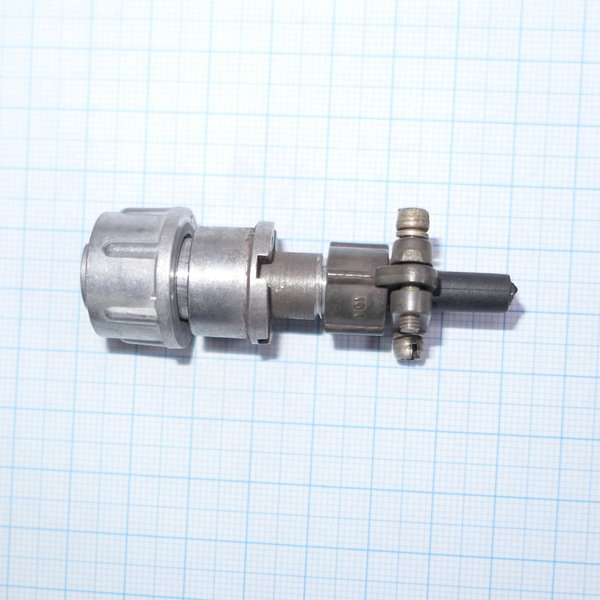

Соединитель состоит из двух негерметичных частей: вилки с обозначением В12 и розетки с обозначением Р12. Обе части могут быть приборными или кабельными с прямым патрубком для неэкранированного кабеля.

Сочленение корпусов выполняется резьбовым способом, что обеспечивает надёжную фиксацию ответных частей при эксплуатации. Индекс «КПН» в обозначении указывает на карболитовый, то есть пластиковый, изолятор. Цифра «5» в названии соответствует номинальному току на контакт.

Конструкция включает 4 контакта диаметром 1 мм с серебряным или никелевым покрытием. Монтаж выполняется объёмным способом пайкой, внутренним.

Подтверждённые технические характеристики

• Количество контактов — 4.
• Диаметр контактов — 1 мм.
• Покрытие контактов — серебряное или никелевое.
• Номинальный ток на контакт — 5 (согласно индексу «5» в обозначении).
• Максимальное рабочее напряжение — до 500 В.
• Сопротивление контактов — не более 50 мОм.
• Сопротивление изоляции — не менее 5000 МОм в нормальных условиях.
• Рабочий диапазон температур — от минус 60 до плюс 70 градусов Цельсия.
• Ресурс сочленений-расчленений — до 500 циклов.
• Минимальная наработка — 10 000 часов.
• Срок сохраняемости — 6 лет.
• Приемка — «5».

Устойчивость к внешним воздействиям

Соединитель устойчив к синусоидальной вибрации, к ударам с ускорением до 400 метров на секунду в квадрате и к пониженному давлению до 5,3 умноженное на десять в минус четвёртой степени Паскаля. За счёт рабочего диапазона температур от минус 60 до плюс 70 градусов Цельсия изделие пригодно для применения в суровых климатических условиях.

Применение

ОНЦ-РГ-09-4/14-В12 (КПН) «5» применяется в радиоэлектронной аппаратуре, включая военную и специальную технику, для надёжного соединения электрических цепей. Негерметичное исполнение и внутренний объёмный монтаж пайкой определяют область использования — приборные и кабельные соединения внутри блоков и устройств, где не требуется герметизация стыка.

Приемка «5» подтверждает соответствие изделия установленным требованиям для данной категории. Артикул товара — 7401. Производитель в предоставленных данных не указан, комплектация и гарантийные условия также не приводятся.
