Назначение

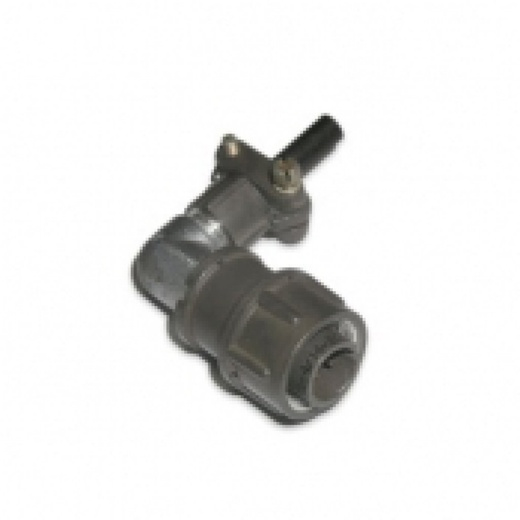

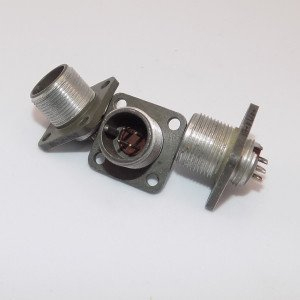

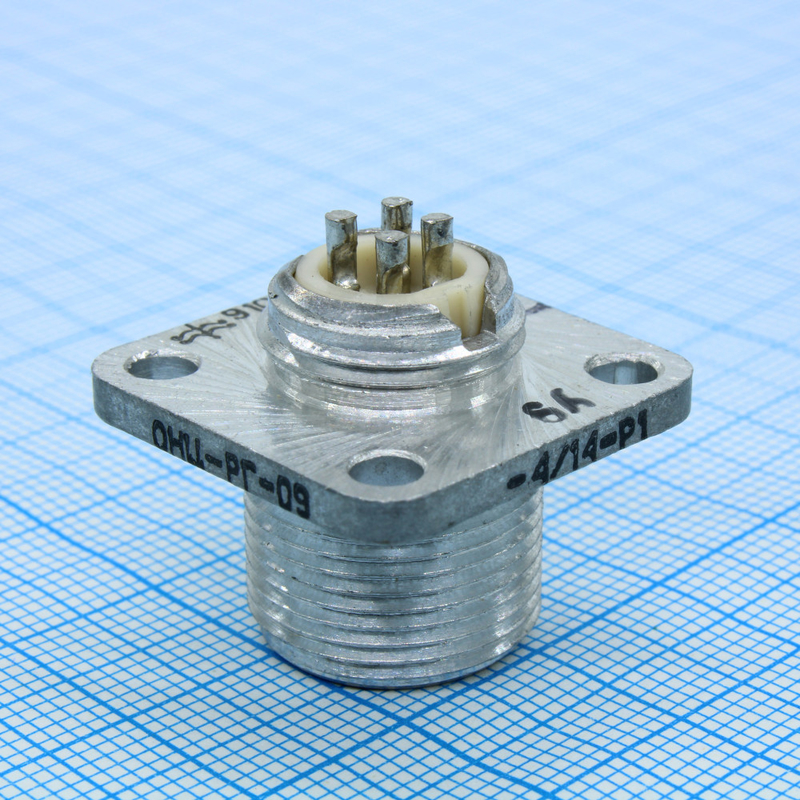

ОНЦ-РГ-09-4/14-В11 — это вилка низкочастотного цилиндрического соединителя из серии ОНЦ-РГ-09, предназначенная для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие применяется для соединения экранированных или неэкранированных кабелей в составе приборов, радиоэлектронной аппаратуры и другого оборудования. Соединитель негерметичный, экранированный, с резьбовым соединением и одношпоночной поляризацией корпуса, что обеспечивает правильную ориентацию при сочленении и защиту от случайного рассоединения под воздействием вибрации. Поставка осуществляется в рамках приёмки «5», что подтверждает соответствие изделия установленным требованиям качества.

Подтверждённые особенности и технические характеристики

Конструктивное обозначение изделия расшифровывается следующим образом: ОНЦ-РГ-09 — тип соединителя (низкочастотный цилиндрический), 4 — количество контактов, 14 — условный размер корпуса в миллиметрах, В — вилка, 11 — конструктивное исполнение (приборная часть экранированная с прямым кожухом). Основные параметры приведены ниже.

• Количество контактов — 4, диаметр каждого контакта — 1,0 мм.
• Условный размер корпуса — 14 мм.
• Рабочий диапазон температур — от минус 60 до плюс 70 градусов Цельсия.
• Монтаж — объёмный, пайкой, внутренний.
• Соединение — резьбовое, поляризация — одношпоночная.
• Экранирование — предусмотрено.
• Герметичность — негерметичное исполнение.
• Покрытие контактов — никель.
• Число сочленений-расчленений — до 500 циклов.
• Наработка — не менее 10 000 часов.
• Климатическое исполнение — УХЛ (умеренный и холодный климат).
• Приёмка — «5».

Устойчивость к внешним воздействиям

Соединитель рассчитан на эксплуатацию в жёстких условиях. Он выдерживает вибрационные нагрузки в диапазоне от 1 до 5000 Гц с ускорением до 100 метров на секунду в квадрате, а также удары с ускорением до 1500 метров на секунду в квадрате. Изделие сохраняет работоспособность при пониженном атмосферном давлении. Климатическое исполнение УХЛ допускает применение в районах с умеренным и холодным климатом.

Применение

Вилка ОНЦ-РГ-09-4/14-В11 используется для соединения экранированных или неэкранированных кабелей в приборах и оборудовании. Экранированное исполнение и никелевое покрытие контактов обеспечивают надёжную передачу сигнала в цепях постоянного и переменного тока частотой до 3 МГц. Монтаж выполняется объёмным способом пайкой, что позволяет встраивать соединитель непосредственно в конструкцию прибора. Резьбовое соединение и одношпоночная поляризация упрощают сборку и исключают ошибки при подключении. Благодаря устойчивости к вибрации, ударам и пониженному давлению изделие подходит для аппаратуры, работающей в подвижных и стационарных условиях.

Краткая справка

Артикул изделия — 7400. Категория — ОНЦ. Производитель в предоставленных данных не указан. Изделие поставляется с приёмкой «5», что подтверждает его соответствие нормативным требованиям для применения в ответственных электротехнических и радиоэлектронных системах.
