Назначение и область применения

ОНЦ-РГ-09-4/14-В1 (2РМ14Б4Ш1В1) «5» представляет собой цилиндрический низкочастотный соединитель, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Разъём применяется для электрического соединения и механического сочленения приборной части с ответной частью, обеспечивая передачу сигналов и питающего напряжения в составе кабельных сборок и электронных блоков.

Максимальное рабочее напряжение соединителя достигает 500 В, а допустимая токовая нагрузка составляет до 2,5 А на каждый контакт. Такие параметры позволяют использовать изделие в слаботочных и среднегрузовых цепях управления, измерения и передачи данных.

Конструктивные особенности

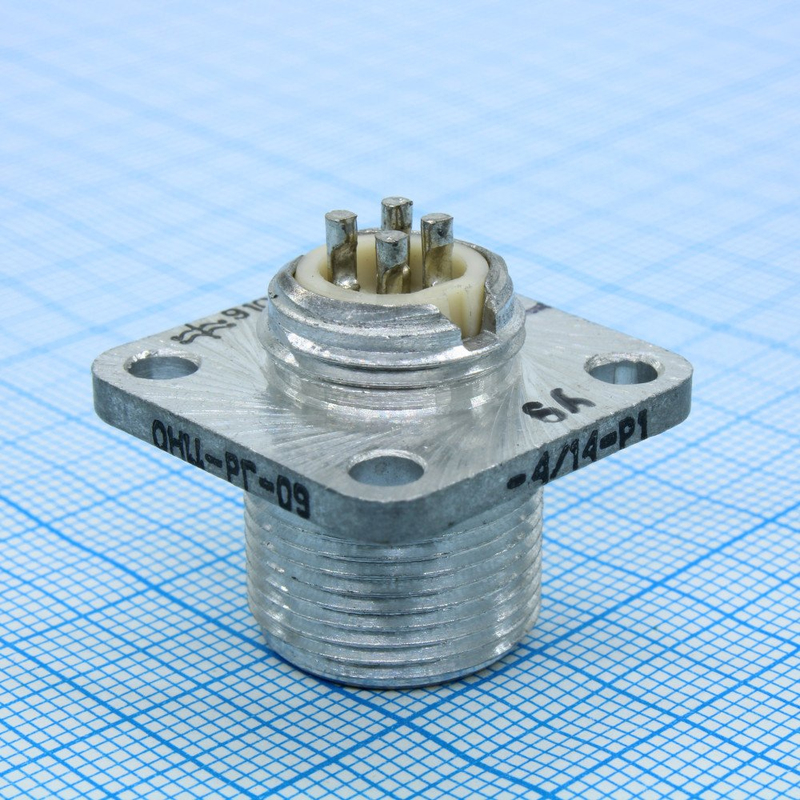

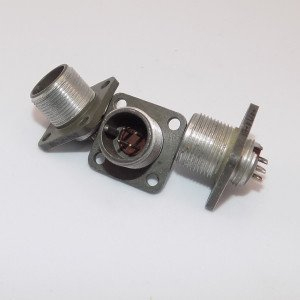

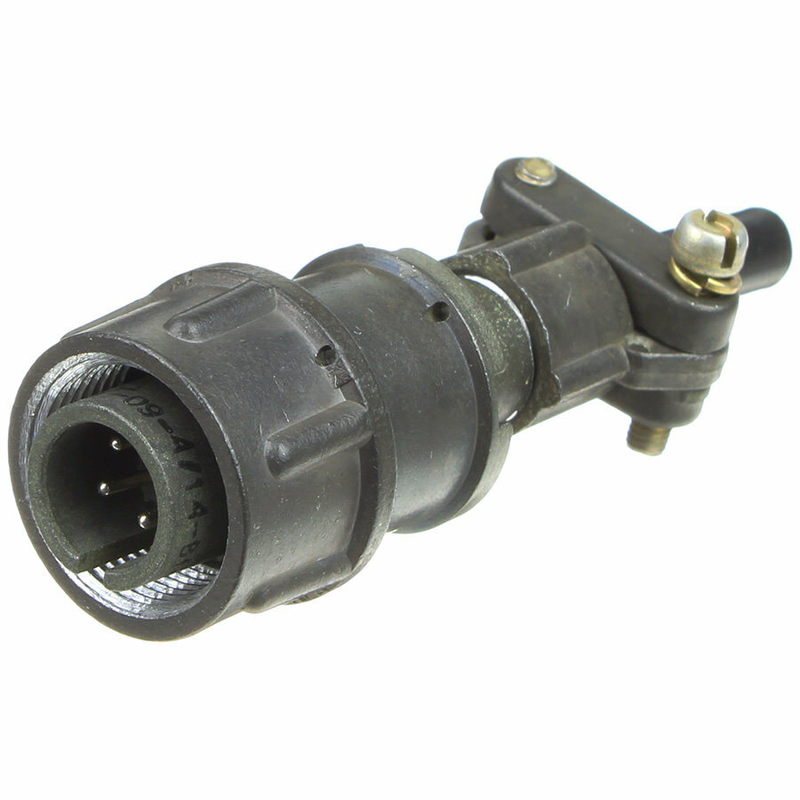

Разъём имеет условный размер корпуса 14 мм и выполнен в виде вилки, обозначенной индексом «В» в маркировке. Конструктивное исполнение — приборная часть (патрубка). Количество контактов — 4. Контакты изготовлены из никеля.

• Количество контактов: 4.
• Условный размер корпуса: 14 мм.
• Тип: вилка (В).
• Конструктивное исполнение: приборная часть (патрубка).
• Материал контактов: никель.
• Приёмка: «5».

Следует учитывать, что разъёмы серии ОНЦ-РГ-09 могут иметь вариации в маркировке, связанные с производством, когда корпуса или головки могут быть переставлены на другие разъёмы. Это технологическая особенность серии, а не признак несоответствия.

Электрические параметры

Сопротивление контактов нормируется в зависимости от диаметра: не более 50 мОм для контактов диаметром 1,0 мм и 30 мОм для контактов диаметром 5,0 мм. Сопротивление изоляции составляет не менее 5000 МОм в нормальных климатических условиях.

Минимальная наработка соединителя достигает 10000 часов, а срок сохраняемости — 6 лет. Эти показатели характеризуют ресурс и долговечность изделия при соблюдении установленных условий эксплуатации.

Условия эксплуатации

Разъём рассчитан на работу в широком диапазоне внешних воздействий:

• Температурный диапазон: от минус 60 до плюс 70 градусов Цельсия.
• Атмосферное давление: до 5,3 умноженное на 10 в минус четвёртой степени Па (соответствует 400 мм ртутного столба).
• Вибрация: синусоидальная, частота от 1 до 5000 Гц, ускорение до 100 метров на секунду в квадрате (10 g).
• Механический удар: одиночный до 1500 метров на секунду в квадрате (150 g), многократный до 400 метров на секунду в квадрате (40 g).

Применение и совместимость

Благодаря совокупности характеристик соединитель ОНЦ-РГ-09-4/14-В1 (2РМ14Б4Ш1В1) «5» подходит для эксплуатации в составе бортовой и наземной аппаратуры, где требуется устойчивость к вибрациям, ударам, пониженному атмосферному давлению и расширенному температурному диапазону. Приёмка «5» подтверждает соответствие изделия установленным требованиям для данной категории.

При монтаже следует учитывать тип исполнения — вилка приборной части (патрубка) — и подбирать ответную часть с учётом условного размера корпуса 14 мм и числа контактов. Артикул изделия — 7398, категория — ОНЦ. Производитель в предоставленных данных не указан.
