Назначение и область применения

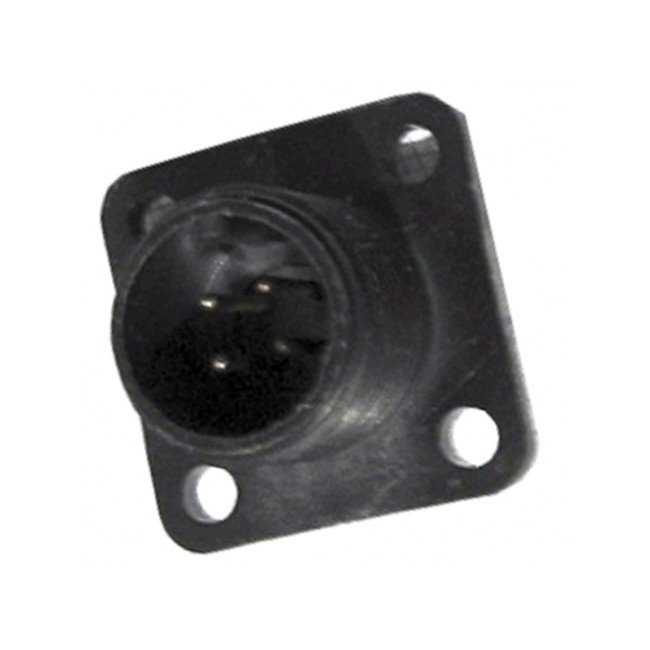

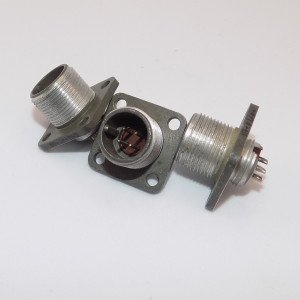

ОНЦ-РГ-09-4/14-В1 — это малогабаритный цилиндрический низкочастотный соединитель отечественного производства, выполненный в виде вилки приборной части без кожуха. Изделие относится к серии ОНЦ-РГ-09 и предназначено для соединения и разъединения электрических цепей в узлах и блоках электронной аппаратуры общего назначения.

Соединитель рассчитан на работу в электрических цепях постоянного и переменного тока с частотой до 3 МГц при максимальном рабочем напряжении до 500 В. Разъём применяется в приборных блоках, радиоэлектронной аппаратуре и системах общепромышленного назначения, где требуются надёжные низкочастотные соединения с резьбовой фиксацией и устойчивостью к внешним механическим воздействиям.

Конструктивные особенности

Изделие имеет следующие конструктивные характеристики:

• тип соединителя — цилиндрический, низкочастотный, малогабаритный, негерметичный;
• условный размер корпуса — 14 мм;
• количество контактов — 4;
• конструктивное исполнение — часть «В» (вилка), исполнение «1» (приборная часть без кожуха, без патрубка);
• сочленение корпусов — резьбовое;
• поляризация — одношпоночная;
• материал контактов — никель;
• способ присоединения проводников — пайка;
• монтаж — внутренний.

Разъём используется как часть комплекта «вилка + розетка» серии ОНЦ-РГ-09 для соединения цепей внутри приборов и блоков. Резьбовая фиксация обеспечивает стабильное положение сочленённых частей и предотвращает самопроизвольное расчленение при вибрационных нагрузках.

Электрические характеристики

Соединитель ОНЦ-РГ-09-4/14-В1 обладает следующими электрическими параметрами:

• максимальный рабочий ток на один контакт — до 2,5 А;
• сопротивление контакта — не более 50 мОм;
• сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм;
• рабочее напряжение — до 500 В;
• частотный диапазон — до 3 МГц.

Условия эксплуатации и механическая стойкость

Изделие предназначено для эксплуатации в широком диапазоне климатических условий. Диапазон рабочих температур окружающей среды составляет от минус 60 до плюс 70 градусов Цельсия. Допускается эксплуатация при пониженном атмосферном давлении до 5,3 на 10 в минус четвёртой степени Па (400 мм рт. ст.).

Соединитель рассчитан на воздействие синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц с ускорением до 100 метров на секунду в квадрате (10 g). Конструкция выдерживает многократные механические удары с ускорением до 400 метров на секунду в квадрате (40 g) и одиночные удары до 1500 метров на секунду в квадрате (150 g).

Минимальная наработка изделия составляет 10 000 часов. Срок сохраняемости — 6 лет. Количество сочленений и расчленений — не менее 500 циклов.

Краткое обозначение

В каталоге изделие также указано под обозначением 2рм14б4ш1в1, что отражает принадлежность к унифицированному ряду малогабаритных цилиндрических соединителей с резьбовым сочленением.
