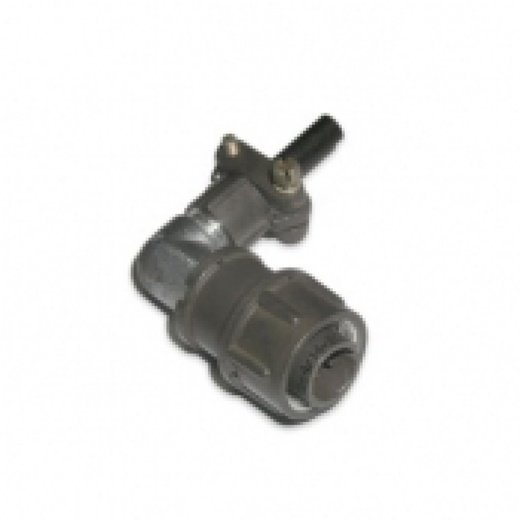

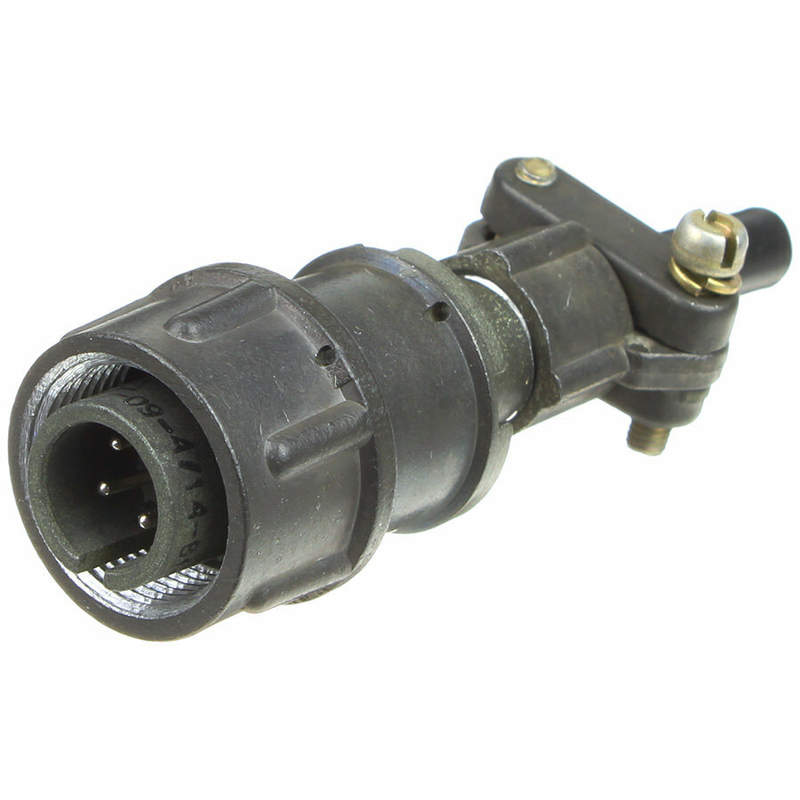

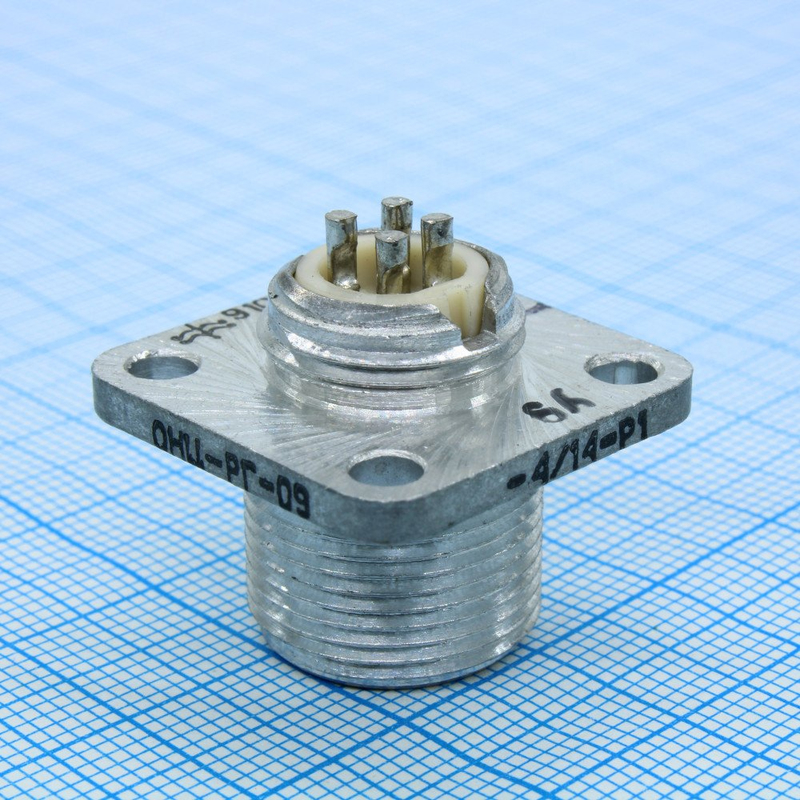

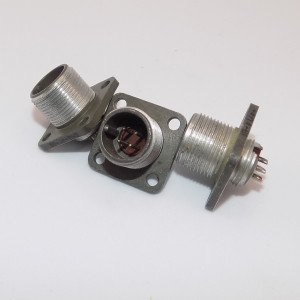

Назначение соединителя ОНЦ-РГ-09-4/14-В1 «5»

Соединитель ОНЦ-РГ-09-4/14-В1 «5» представляет собой цилиндрический низкочастотный малогабаритный негерметичный разъём, предназначенный для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при рабочем напряжении до 500 В. Изделие относится к категории ОНЦ и применяется в составе электрических соединений приборного и кабельного исполнения, где требуется компактная резьбовая стыковка с одношпоночной поляризацией корпуса.

Данная модификация является вилкой приборной части с патрубком, то есть устанавливается непосредственно на корпус аппаратуры или блока и обеспечивает ответное сочленение с розеткой. Маркировка «5» в составе названия обозначает приёмку по пятой категории, что подтверждает соответствие изделия установленным требованиям приёмки.

Подтверждённые технические особенности

Соединитель выполняется в виде двух частей — вилки и розетки, каждая из которых может быть приборной или кабельной. Конструкция корпуса цилиндрическая, сочленение резьбовое, поляризация одношпоночная, что исключает неправильную стыковку и обеспечивает надёжную фиксацию. Покрытие контактов — никель.

• Тип соединителя: цилиндрический, низкочастотный, малогабаритный, негерметичный.
• Количество контактов: 4.
• Условный размер корпуса: 14.
• Часть соединителя: вилка (В), приборное исполнение с патрубком.
• Сочленение: резьбовое, поляризация корпуса одношпоночная.
• Покрытие контактов: никель.
• Максимальная токовая нагрузка: до 2,5 А на контакт (по отдельным источникам — до 5 А).
• Максимальное рабочее напряжение: 500 В.
• Сопротивление контактов: не более 50 мОм для контактов диаметром 1,0 мм и не более 30 мОм для контактов диаметром 1,5 мм.
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.
• Число сочленений-расчленений: 500.
• Минимальная наработка: 10000 часов.
• Срок сохраняемости: 6 лет.

Указанные параметры определяют область применения соединителя: он подходит для цепей с умеренными токами и напряжениями, где важны малые габариты и стабильность переходного сопротивления контактов.

Условия эксплуатации и применение

Соединитель ОНЦ-РГ-09-4/14-В1 «5» рассчитан на работу в широком диапазоне климатических воздействий. Температура окружающей среды при эксплуатации — от минус 60 до плюс 70 градусов Цельсия. Атмосферное пониженное давление — до 5,3·10 в минус четвёртой степени Па (400 мм рт. ст.), что допускает применение изделия в условиях пониженного давления.

Благодаря малогабаритному цилиндрическому корпусу, резьбовому сочленению и одношпоночной поляризации соединитель удобен для монтажа в блоках аппаратуры, пультах, стойках и кабельных сборках. Приборное исполнение вилки с патрубком позволяет закрепить её на панели или корпусе устройства, а ответная розетка обеспечивает быстрое и надёжное соединение с гарантией от неправильной стыковки.

Изделие поставляется с приёмкой «5», что подтверждает его соответствие требованиям, предъявляемым к данной категории продукции. Соединитель предназначен для применения в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 500 В, где требуется до 4 коммутируемых контактов и ресурс не менее 500 сочленений-расчленений.
