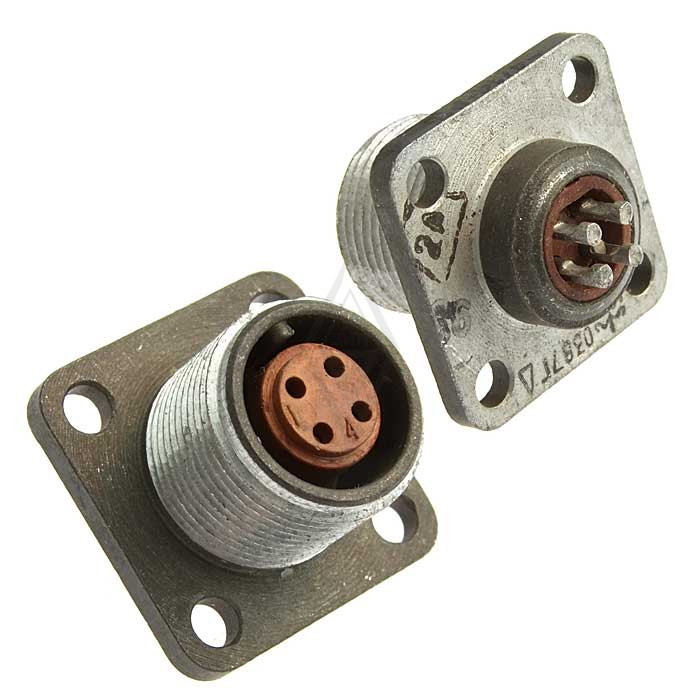

Назначение соединителя

Соединитель ОНЦ-РГ-09-4/14 в исполнении кабельной розетки представляет собой цилиндрический низкочастотный малогабаритный разъём, предназначенный для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие применяется для внутреннего монтажа в составе узлов и блоков электронной аппаратуры общего назначения, где требуется надёжное разъёмное соединение с фиксацией резьбой.

Данное исполнение поставляется с металлическим корпусом тёмного цвета, без хвостовика (без патрубка), и относится к кабельной части разъёмного соединения. Ответной частью служит вилка соответствующего типоразмера, которая может быть как приборной, так и кабельной.

Конструктивные особенности

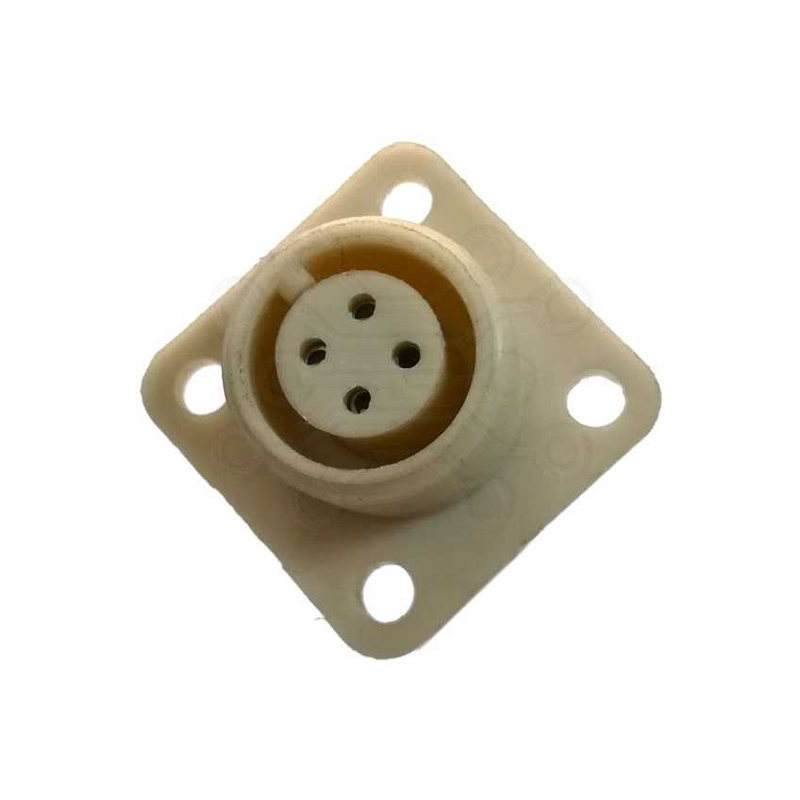

Разъём состоит из двух негерметичных частей — вилки и розетки, каждая из которых может выполняться в приборном или кабельном варианте. Соединение частей резьбовое, поляризация корпуса одношпоночная, что исключает неправильное сочленение и обеспечивает стабильное взаимное положение контактов.

• Количество контактов — 4.
• Условный размер корпуса — 14.
• Тип соединения — резьбовое.
• Поляризация корпуса — одношпоночная.
• Покрытие контактов — никель.
• Исполнение корпуса — металлический, тёмного цвета, без хвостовика.

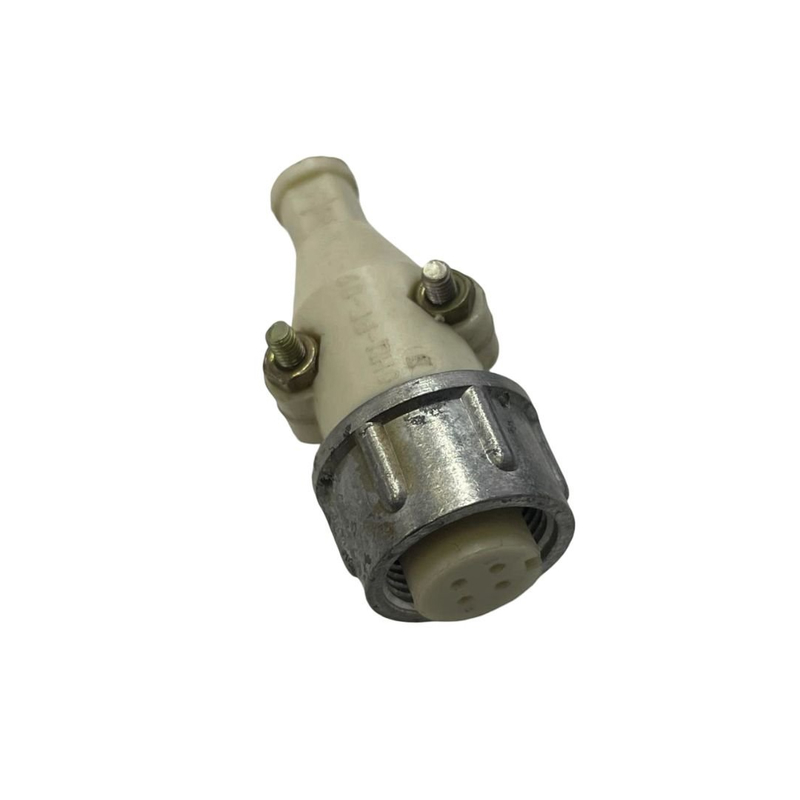

Конструкция допускает использование как экранированных, так и неэкранированных кабелей; при этом изменяется вид концевой гайки патрубка. Кабельная часть может выпускаться без патрубков, с прямыми или с угловыми патрубками, что позволяет подбирать вариант под конкретную компоновку аппаратуры.

Технические параметры

• Сопротивление контактов — не более 50 мОм для диаметра контакта 1,0 мм.
• Сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях.
• Максимальная токовая нагрузка — 2,5 А на контакт.
• Максимальное рабочее напряжение — 500 В.
• Число сочленений-расчленений — до 500.
• Минимальная наработка — 10 000 часов.
• Срок сохраняемости — 6 лет.

Условия эксплуатации и приёмка

Соединитель предназначен для внутреннего монтажа в климатическом исполнении УХЛ. Изделие имеет приёмку «5», что подтверждает соответствие установленным требованиям для применения в ответственной электронной аппаратуре.

Область применения

Разъёмы серии ОНЦ широко используются в узлах и блоках электронной аппаратуры общего назначения: в измерительной и радиотехнической технике, в пультах управления, в блоках питания и в других устройствах, где необходима компактная резьбовая коммутация цепей с малым числом контактов. Благодаря малогабаритному цилиндрическому корпусу, одношпоночной поляризации и никелевому покрытию контактов соединитель обеспечивает стабильный электрический контакт и удобство многократного сочленения в пределах заявленного ресурса.
