Назначение и область применения

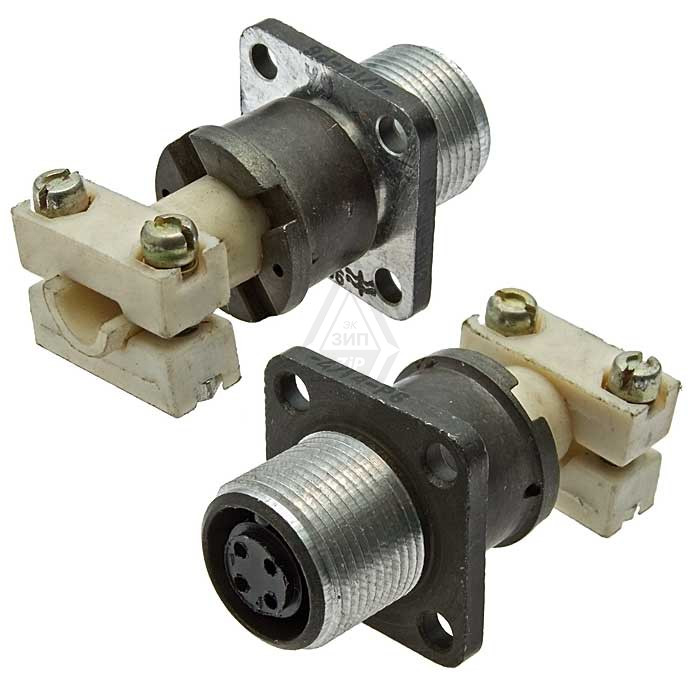

ОНЦ-РГ-09-4/14-Р8 — блочная розетка (кабельная часть) цилиндрического низкочастотного разъёма серии ОНЦ, предназначенная для ручного соединения в составе электрических цепей. Изделие применяется для коммутации проводников в устройствах, где требуется компактный, механически фиксируемый контактный узел: в блоках и пультах управления, измерительной и радиотехнической аппаратуре, системах питания и сигнализации, а также в составе монтажных жгутов и кабельных сборок.

Индекс «РГ» указывает на исполнение розетки, а цифровой код «09-4/14» отражает конструктивное сочетание: 4 контакта и корпус с размером присоединительного диаметра 14 мм. Исполнение «Р8» относится к варианту блочного монтажа. Корпус выполнен из пластмассы, что снижает массу изделия и исключает электрический контакт с металлическими частями шасси при правильном монтаже.

Подтверждённые технические характеристики

Ниже приведены характеристики, указанные для данной серии разъёмов:

• Количество контактов: 4.
• Рабочее напряжение: до 500 В.
• Сопротивление контактов диаметром 1,0 мм: не более 0,05 Ом.
• Сопротивление контактов диаметром 1,5 мм: не более 0,03 Ом.
• Материал контактов: никель.
• Тип соединения: ручное.
• Класс частот: низкочастотный (низкочастотные сигналы и цепи питания).

Указанные значения сопротивления относятся к контактным парам соответствующих диаметров и определяют допустимые потери на переходном сопротивлении при эксплуатации. Материал контактов — никель — обеспечивает устойчивость к окислению и стабильность переходного сопротивления в пределах рабочих режимов.

Конструкция и исполнение

Разъём ОНЦ-РГ-09-4/14-Р8 представляет собой цилиндрический низкочастотный коннектор, предназначенный для ручного соединения. Конструкция включает фиксацию соединения с помощью резьбы гайки и корпуса, что обеспечивает надёжность и предотвращает самопроизвольное разъединение под действием вибрации и механических нагрузок.

Серия ОНЦ-РГ выпускается в различных размерах корпуса, включая 14 мм, 18 мм и другие, что позволяет применять её в широком диапазоне устройств. В данном исполнении используется корпус размером 14 мм и четыре контакта. Блочное исполнение предназначено для установки в аппаратуре и блоках, где розетка закрепляется как часть конструкции.

Применение и монтаж

Розетка применяется в цепях с рабочим напряжением до 500 В и используется в составе разъёмных соединений, где требуется ручная стыковка и фиксация резьбовым соединением. Типовые места установки — корпуса приборов, монтажные панели и блоки, в которых необходима быстрая замена кабельной части без демонтажа всего изделия.

1. Установите розетку в посадочное место корпуса или блока, обеспечив механическое крепление.
2. Подключите проводники к контактам в соответствии с принятой схемой коммутации.
3. Соедините розетку с ответной частью вручную и зафиксируйте резьбовым соединением гайки и корпуса.
4. Проверьте надёжность фиксации и отсутствие механических нагрузок на кабель в месте выхода из разъёма.

Изделие относится к категории ОНЦ — низкочастотных цилиндрических разъёмов, применяемых в отечественной аппаратуре. Точные сведения о комплектации, гарантии, стране производства и сертификатах в предоставленных данных отсутствуют и не приводятся. Артикул изделия — 7440.
