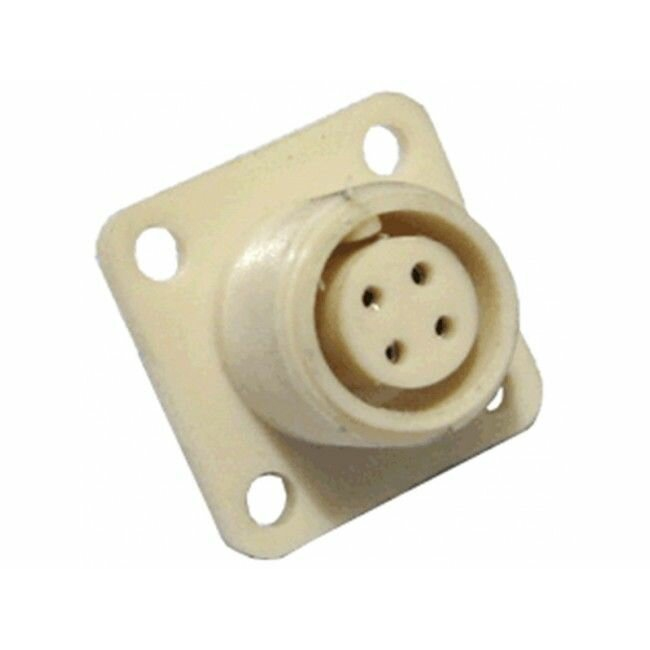

Назначение соединителя ОНЦ-РГ-09-4/14-Р7

ОНЦ-РГ-09-4/14-Р7 представляет собой розеточный цилиндрический низкочастотный соединитель с резьбовой фиксацией, входящий в семейство ОНЦ-РГ-09. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в составе радиоэлектронной аппаратуры общего назначения. Соединитель обеспечивает надежное разъемное соединение в блочных и узловых конструкциях, где требуется устойчивость к вибрационным воздействиям и многократным циклам сочленения.

Данная модель используется в измерительных, контрольных и испытательных устройствах, а также в промышленной электронике. Резьбовой способ сочленения гарантирует плотное и стабильное прилегание контактных пар, исключая самопроизвольное расчленение в процессе эксплуатации. Одношпоночная поляризация корпуса предотвращает неправильное соединение ответных частей, что особенно важно при обслуживании многоконтактных систем.

Подтвержденные особенности конструкции

Соединитель относится к категории малогабаритных цилиндрических низкочастотных разъемов в негерметичном исполнении. Корпусная часть выполнена из пластмассы, что обеспечивает снижение массы изделия и упрощает монтаж внутри приборных отсеков. Конструктивное исполнение 7 предполагает приборную установку: розетка монтируется непосредственно в корпусе узла или блока аппаратуры.

Маркировка изделия расшифровывается следующим образом:

• ОНЦ-РГ-09 — тип соединителя: малогабаритный цилиндрический низкочастотный разъем общего применения;
• 4 — количество контактов;
• 14 — условный размер корпуса, определяющий посадочные габариты;
• Р — часть соединителя: розетка (ответная вилка обозначается литерой В);
• 7 — конструктивное исполнение: приборная часть в пластмассовом корпусе.

Контактные элементы рассчитаны на крепление проводников методом пайки, что соответствует объемному монтажу и позволяет использовать соединитель в аппаратуре с традиционной технологией сборки. Диаметры контактных стержней типового ряда составляют приблизительно 1,0 мм и 1,5 мм, что обеспечивает совместимость с распространенными монтажными проводами.

Электрические параметры

Рабочее напряжение соединителя достигает 500 В. Изделие рассчитано на коммутацию цепей постоянного и переменного тока с частотой до примерно 3 МГц, что позволяет применять его в низкочастотных трактах передачи сигналов и цепях питания.

Электрическое сопротивление контакта зависит от диаметра контактного стержня:

• для стержня диаметром около 1,0 мм — не более 0,05 Ом;
• для стержня диаметром около 1,5 мм — не более 0,03 Ом.

Сопротивление изоляции в нормальных климатических условиях составляет не менее 5000 МОм, что подтверждает высокое качество диэлектрических материалов корпуса и изоляторов. Максимальная токовая нагрузка на один контакт находится в диапазоне от 5 до 10 А, что позволяет использовать соединитель в цепях умеренной мощности.

Механические и климатические характеристики

Резьбовое сочленение ответных частей обеспечивает высокую механическую прочность соединения и защиту от вибрационного расчленения. Одношпоночная система поляризации корпуса исключает ошибочную стыковку при установке ответной вилки.

Соединитель рассчитан на эксплуатацию в широком диапазоне температур окружающей среды: ориентировочно от минус 60 до плюс 70 градусов Цельсия. Гарантийная наработка составляет порядка 10 000 часов во всех допустимых режимах работы. Количество циклов сочленения-расчленения — не менее нескольких сотен, что подтверждает пригодность изделия для многократного использования в обслуживаемой аппаратуре.

Изделие поставляется как розеточная часть соединителя; ответная вилка приобретается отдельно согласно маркировке с литерой В. Артикул для оформления заказа — 40543.
