Назначение и область применения

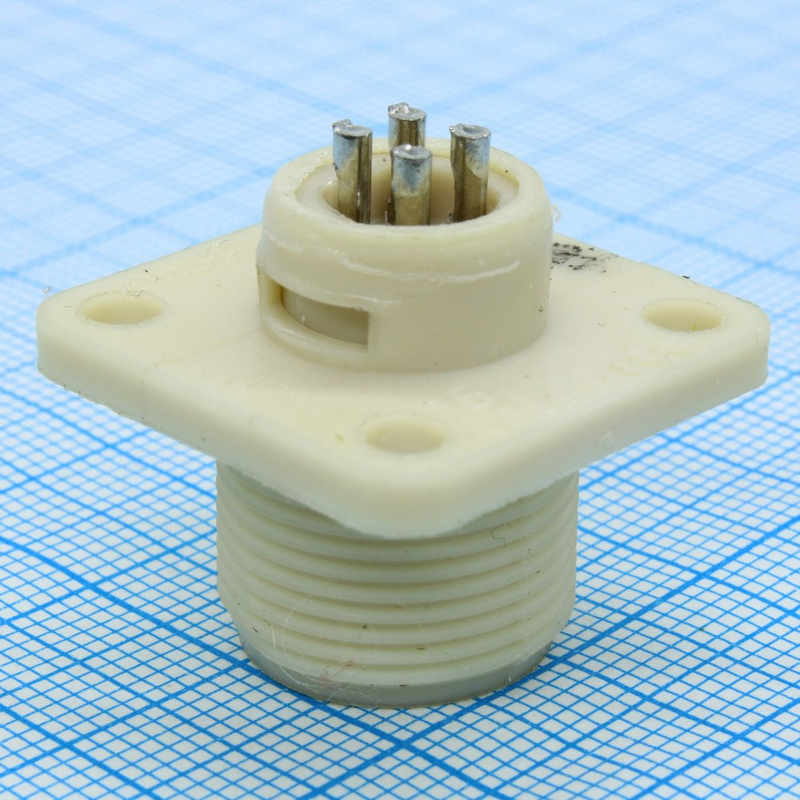

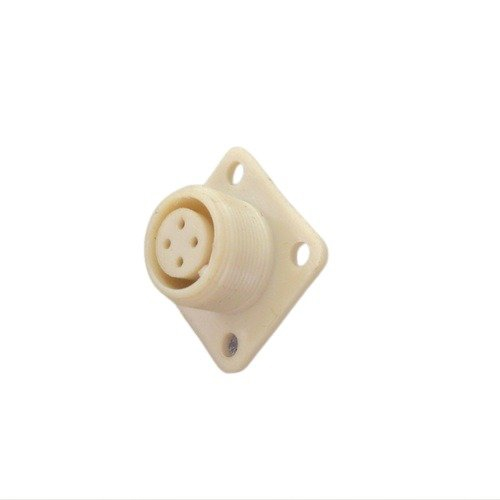

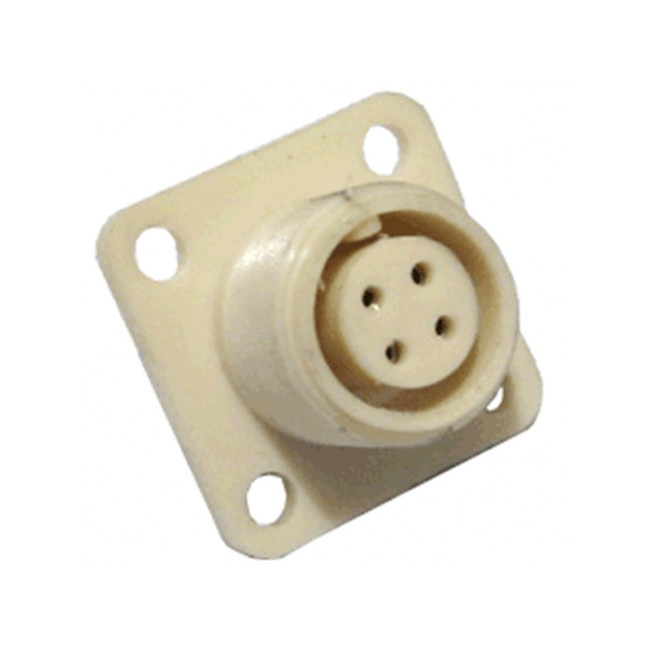

ОНЦ-РГ-09-4/14-Р7 — это малогабаритный цилиндрический низкочастотный соединитель с резьбовой фиксацией сочленённого положения. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 500 В. Соединитель применяется для соединения и разъединения электрических цепей в узлах и блоках электронного оборудования общего назначения.

Артикул изделия: 7439. Категория: ОНЦ. Соединитель рассчитан на внутренний монтаж и выпускается в климатическом исполнении УХЛ. Это означает возможность эксплуатации в условиях умеренного и холодного климата при температуре окружающей среды от -60 до +70 °C.

Конструктивные особенности

Соединители серии ОНЦ-РГ-09 состоят из двух негерметичных частей: вилки и розетки. Обозначение Р в наименовании ОНЦ-РГ-09-4/14-Р7 указывает на розеточную часть соединителя. Цифра 7 обозначает пластмассовое исполнение. Корпус соединителя имеет одношпоночную поляризацию, а сочленение частей выполняется резьбовым способом, что обеспечивает надёжную фиксацию в сочленённом положении и защищает от самопроизвольного разъединения.

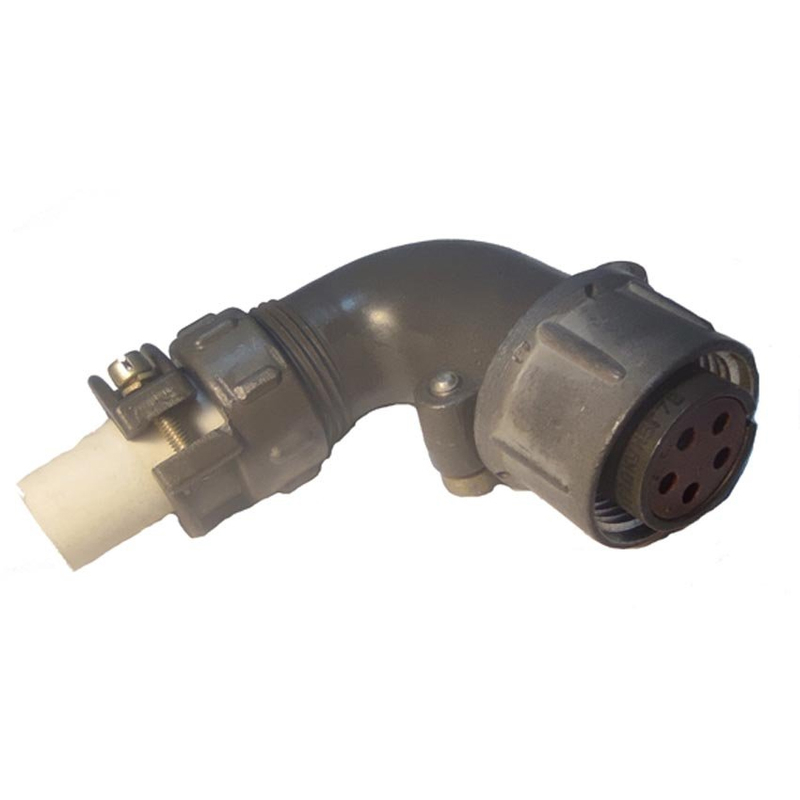

Монтажная часть изделия может выполняться без патрубков, с прямыми или угловыми патрубками. Конструкция допускает монтаж с экранированными или неэкранированными кабелями и проводами; при этом изменяется вид концевой гайки патрубка. Подсоединение проводов к хвостовикам контактов производится методом пайки. Контакты имеют никелевое покрытие.

Изделие имеет четыре контакта. Условный размер корпуса — 14. Соединитель негерметичный и предназначен для применения внутри аппаратуры, где не требуется защита от прямого воздействия влаги и агрессивных сред.

Технические характеристики

Основные параметры ОНЦ-РГ-09-4/14-Р7 подтверждаются следующими характеристиками:

• Тип соединителя: цилиндрический, низкочастотный, малогабаритный, негерметичный.
• Состав соединителя: вилка и розетка; данное изделие — розетка.
• Количество контактов: 4.
• Условный размер корпуса: 14.
• Максимальное рабочее напряжение: 500 В.
• Рабочая частота: до 3 МГц.
• Рабочая температура окружающей среды: от -60 до +70 °C.
• Климатическое исполнение: УХЛ.
• Вид сочленения: резьбовой.
• Поляризация корпуса: одношпоночная.
• Покрытие контактов: никель.
• Способ монтажа: объёмный, пайкой.
• Монтаж: внутренний.
• Гарантийный срок хранения: 6 лет со дня изготовления.

Расшифровка условного обозначения

Обозначение ОНЦ-РГ-09-4/14-Р7 содержит информацию о типе и исполнении соединителя:

• ОНЦ-РГ-09 — тип соединителя;
• 4 — количество контактов;
• 14 — условный размер корпуса;
• Р — часть соединителя: розетка;
• 7 — пластмассовое исполнение.

Применение

ОНЦ-РГ-09-4/14-Р7 используется в электронном оборудовании общего назначения, где необходимо выполнять соединение и разъединение электрических цепей постоянного и переменного тока. Благодаря резьбовой фиксации и одношпоночной поляризации обеспечивается правильная ориентация при сочленении и устойчивость к механическим воздействиям в процессе эксплуатации. Изделие подходит для монтажа с экранированными и неэкранированными проводами, а паяное соединение контактов обеспечивает стабильный электрический контакт в пределах заявленных рабочих напряжений и частот.

Соединитель применяется при внутреннем монтаже узлов и блоков аппаратуры, где температурный режим находится в диапазоне от -60 до +70 °C. Пластмассовое исполнение и никелевое покрытие контактов позволяют использовать изделие в типовых условиях эксплуатации электронной техники общего назначения.
