Назначение разъема ОНЦ-РГ-09-4/14-Р6

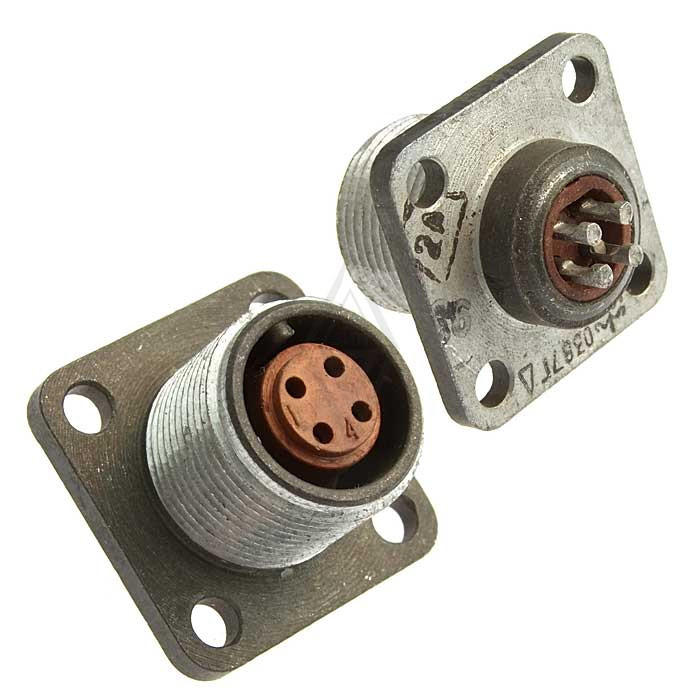

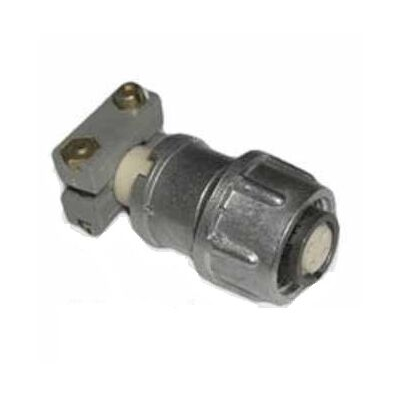

ОНЦ-РГ-09-4/14-Р6 — это электрический цилиндрический соединитель низкочастотного типа, предназначенный для надежного соединения проводников в электрических цепях. Изделие относится к серии ОНЦ и применяется там, где требуется стабильная передача сигнала и коммутация нагрузки в промышленных и электронных системах.

Разъем используется для работы как с постоянным, так и с переменным током с частотой до 3 мегагерц. Такой диапазон делает его пригодным для низкочастотных цепей управления, питания и передачи сигналов в составе различного оборудования.

Ключевые характеристики и подтвержденные особенности

Модель ОНЦ-РГ-09-4/14-Р6 имеет маркировку, в которой зашифрованы ее основные параметры. Ниже перечислены подтвержденные данные, указанные для данного изделия.

• Тип: ОНЦ-РГ-09.
• Количество контактов: 4.
• Размер корпуса: 14 миллиметров.
• Часть соединителя: розетка, что соответствует букве Р в обозначении.
• Конструктивное исполнение: 6 — кабельная часть неэкранированная, с прямым кожухом (патрубком) в пластиковом исполнении.
• Рабочее напряжение: до 500 вольт.
• Сопротивление контакта для диаметра 1,0 миллиметра: не более 0,05 ома.
• Сопротивление контакта для диаметра 1,5 миллиметра: не более 0,03 ома.
• Покрытие контактов: никель, что повышает устойчивость к коррозии и улучшает проводимость.
• Климатическое исполнение: УХЛ, подходящее для различных климатических зон.

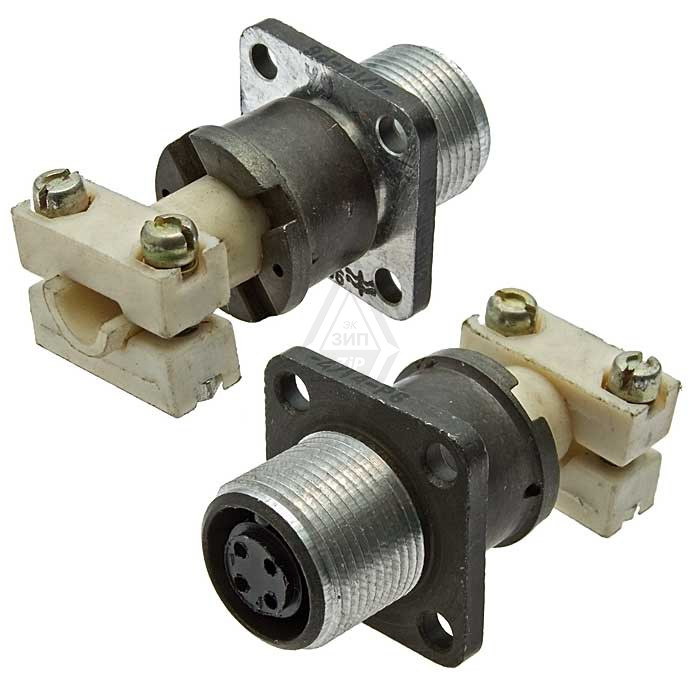

Конструкция и материалы

Разъемы серии ОНЦ-РГ имеют резьбовое сочленение и одношпоночную поляризацию корпусов. Такая конструкция обеспечивает надежное механическое соединение и защиту от случайного разъединения. Резьбовое крепление фиксирует ответные части, а шпонка задает правильное взаимное положение контактов при стыковке, что исключает ошибку подключения.

Контакты покрыты никелем. Это покрытие повышает устойчивость к коррозии и улучшает проводимость в местах электрического контакта. Корпус кабельной части в исполнении 6 выполнен неэкранированным, с прямым патрубком в пластиковом исполнении.

Размер корпуса 14 миллиметров и четыре контакта определяют габариты и коммутационные возможности изделия. Модель рассчитана на рабочее напряжение до 500 вольт, что позволяет использовать ее в цепях с соответствующим уровнем напряжения.

Применение

Разъемы ОНЦ-РГ предназначены для соединения цепей с нагрузкой до 260 ампер. Они могут применяться как для постоянного, так и для переменного тока частотой до 3 мегагерц. Благодаря этому изделие находит применение в различных отраслях, включая промышленность и электронику, где требуется надежное соединение проводников.

Модель ОНЦ-РГ-09-4/14-Р6 как розетка кабельной части используется для подключения кабеля к ответной части соединителя. Четырехконтактное исполнение подходит для коммутации нескольких цепей одновременно. Исполнение УХЛ допускает эксплуатацию в разных климатических зонах, что расширяет область применения изделия.

Разъем изготавливается в соответствии с климатическими условиями УХЛ. Совокупность подтвержденных параметров — рабочее напряжение до 500 вольт, низкое сопротивление контакта, никелевое покрытие и резьбовое сочленение с поляризацией — делает ОНЦ-РГ-09-4/14-Р6 подходящим решением для надежного соединения проводников в низкочастотных электрических цепях промышленного и электронного оборудования.
