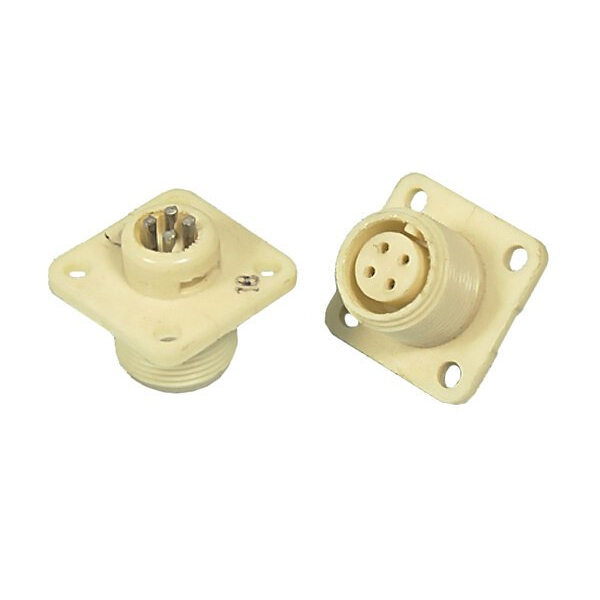

ОНЦ-РГ-09-4/14-Р2 аналог 2рм14бпн4г1в1 2011-12г «ОТК»

Цена:

1450 ₽

В наличии: 75 шт.

Заводская упаковка

Технические характеристики

ОНЦ-РГ-09-4/14-Р2 представляет собой малогабаритный цилиндрический низкочастотный соединитель розеточного типа с прямым неэкранированным кожухом. Он предназначен для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 500 В.

Соединитель рассчитан на токовую нагрузку до 2,5 А, сечения проводов от 0,08 до 0,5 мм² (диаметры 0,1–0,5 мм или 0,5–1 мм для некоторых контактов). Сопротивление изоляции не менее 5000 МОм, рабочая температура от -60 до +70 °С, климатическое исполнение УХЛ.

Минимальная наработка — 10 000 часов, количество сочленений-расчленений — 500, срок сохраняемости — 6 лет. Выдерживает вибрацию до 10 г, удары до 400 м/с² (40 g) и пониженное давление до 5,3·10⁻⁴ Па.

ОНЦ-РГ-09 — базовый тип соединителя.
4 — количество контактов.
14 — условный размер корпуса.
Р2 — розетка с приборной частью и прямым кожухом (неэкранированным).

Прямая взаимозаменяемость с 2РМ14БПН4Г1В1 (категория качества «ОТК»), схемы контактов совместимы с серией 2РМ. Используется в электро-, радио- и контрольно-измерительной аппаратуре для внутреннего монтажа с резьбовой фиксацией и одношпоночной поляризацией.

Описание

Назначение соединителя ОНЦ-РГ-09-4/14-Р2

ОНЦ-РГ-09-4/14-Р2 представляет собой малогабаритный цилиндрический низкочастотный соединитель розеточного типа с прямым неэкранированным кожухом. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 500 В. Соединитель применяется для внутреннего монтажа в электро-, радио- и контрольно-измерительной аппаратуре, где требуется компактное и надёжное штепсельное соединение с резьбовой фиксацией.

Модель является прямой взаимозаменяемой заменой соединителя 2РМ14БПН4Г1В1 категории качества «ОТК». Схемы контактов совместимы с серией 2РМ, что позволяет использовать изделие при ремонте и модернизации существующего оборудования без доработки ответных частей.

Расшифровка обозначения и конструктивные особенности

Маркировка соединителя построена по стандартной схеме и содержит полную информацию о типе и исполнении изделия.

ОНЦ-РГ-09 — базовый тип соединителя;
4 — количество контактов;
14 — условный размер корпуса;
Р2 — розетка с приборной частью и прямым неэкранированным кожухом.

Конструкция предусматривает резьбовую фиксацию сочленения и одношпоночную поляризацию, что исключает неправильное подключение и обеспечивает стабильный электрический контакт при механических воздействиях.

Технические характеристики

Соединитель рассчитан на токовую нагрузку до 2,5 А. Сечения подключаемых проводов составляют от 0,08 до 0,5 квадратного миллиметра, что соответствует диаметрам от 0,1 до 0,5 мм, а для некоторых контактов — от 0,5 до 1 мм. Сопротивление изоляции — не менее 5000 МОм.

Рабочий диапазон температур — от минус 60 до плюс 70 градусов Цельсия. Климатическое исполнение — УХЛ. Минимальная наработка составляет 10 000 часов, количество сочленений-расчленений — 500, срок сохраняемости — 6 лет.

Изделие выдерживает вибрацию до 10 g, удары до 400 метров на секунду в квадрате (40 g) и пониженное давление до 5,3 на 10 в минус четвёртой степени Паскаля. Приёмка изделия — «ОТК», год выпуска — 2011.

Применение и совместимость

ОНЦ-РГ-09-4/14-Р2 применяется в составе электро-, радио- и контрольно-измерительной аппаратуры для внутреннего монтажа. Прямая взаимозаменяемость с соединителем 2РМ14БПН4Г1В1 и совместимость схем контактов с серией 2РМ делают его удобным решением при замене вышедших из строя разъёмов и при сборке новых изделий.

Поставляется в заводской упаковке.
