Назначение соединителя

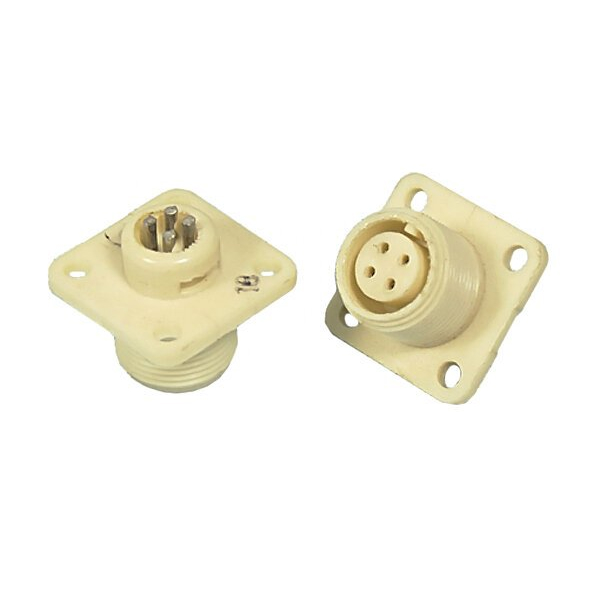

ОНЦ-РГ-09-4/14-Р2 — малогабаритный цилиндрический низкочастотный соединитель с резьбовой фиксацией. Изделие предназначено для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 500 В. Соединитель применяется для внутреннего монтажа в климатическом исполнении УХЛ в соответствии с ТУ Бр0.364.182.

Прямым аналогом выступает изделие 2РМ14БПН4Г1В1 производства «ОТК». Обе модели имеют общую схему расположения контактов — такую же, как у части серии ОНЦ-РГ с соединителями 2РМТ, что позволяет использовать их взаимозаменяемо в рамках совместимых схем подключения.

Конструктивные особенности

Расшифровка обозначения типа Р2 указывает на розетку приборную неэкранированную с прямым кожухом (патрубком). Корпус имеет условный размер 14 и одношпоночную поляризацию, которая исключает неправильное сочленение ответных частей.

Соединитель оснащён 4 контактами. Покрытие контактов — никель, что обеспечивает стабильность переходного сопротивления и стойкость к коррозии при эксплуатации внутри приборов. Резьбовая фиксация надёжно удерживает сочленённую пару при механических воздействиях.

Монтаж рассчитан на внутреннее использование. Соединитель подходит для проводов с диаметром от 0,1 до 5 мм, что делает его пригодным для широкого круга низковольтных и слаботочных цепей.

Технические характеристики

• Число контактов — 4.
• Условный размер корпуса — 14.
• Тип — розетка приборная неэкранированная с прямым кожухом (патрубком), обозначение Р2.
• Рабочее напряжение — до 500 В.
• Рабочая частота — до 3 МГц.
• Сопротивление изоляции — не менее 5000 МОм.
• Максимальная токовая нагрузка на контакт — 2,5 А.
• Число сочленений-расчленений — 500.
• Минимальная наработка — 10000 часов.
• Покрытие контактов — никель.
• Поляризация корпусов — одношпоночная.
• Климатическое исполнение — УХЛ, монтаж для внутреннего использования по ТУ Бр0.364.182.
• Приемка — «ОТК».

Применение

Соединители данного типа подходят для электро-, радио- и контрольно-измерительных приборов. Благодаря компактным размерам и резьбовой фиксации они востребованы в тех случаях, когда требуется надёжное разъёмное соединение внутри корпуса устройства при ограниченном монтажном объёме.

Область применения охватывает низкочастотные цепи постоянного и переменного тока с напряжением до 500 В и частотой до 3 МГц. Изделие может использоваться как замена соединителя 2РМ14БПН4Г1В1 в приборах, где важны совместимая схема расположения контактов и одношпоночная поляризация корпусов.

Условия эксплуатации и комплектация

Изделие поставляется в заводской упаковке. Приемка «ОТК» подтверждает прохождение заводского контроля качества. Климатическое исполнение УХЛ и внутренний монтаж определяют условия применения: соединитель рассчитан на работу в составе приборов, а не на наружную установку без дополнительной защиты.

Минимальная наработка 10000 часов и ресурс 500 сочленений-расчленений задают ориентиры долговечности при соблюдении штатных режимов эксплуатации. Год выпуска в рассматриваемой позиции — 2011–12, артикул — 20642, категория — ОНЦ. Производитель в данных о товаре не указан.
