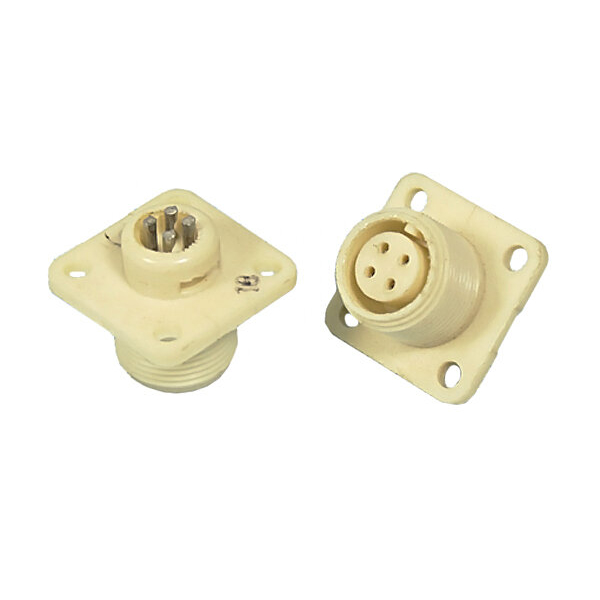

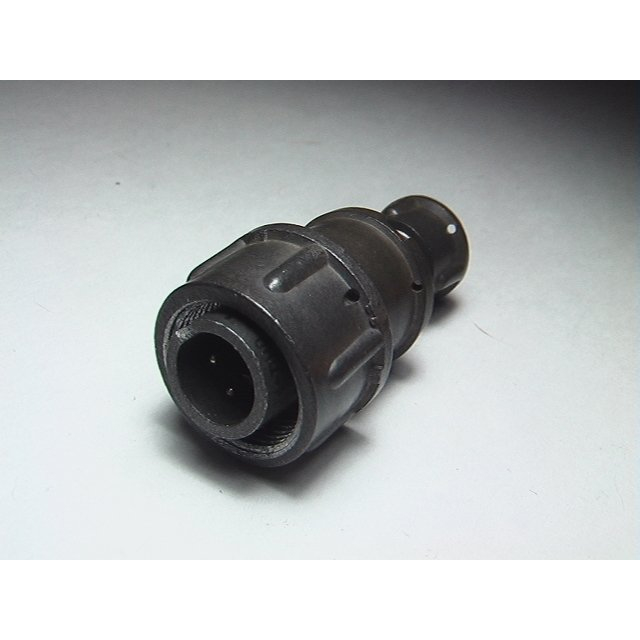

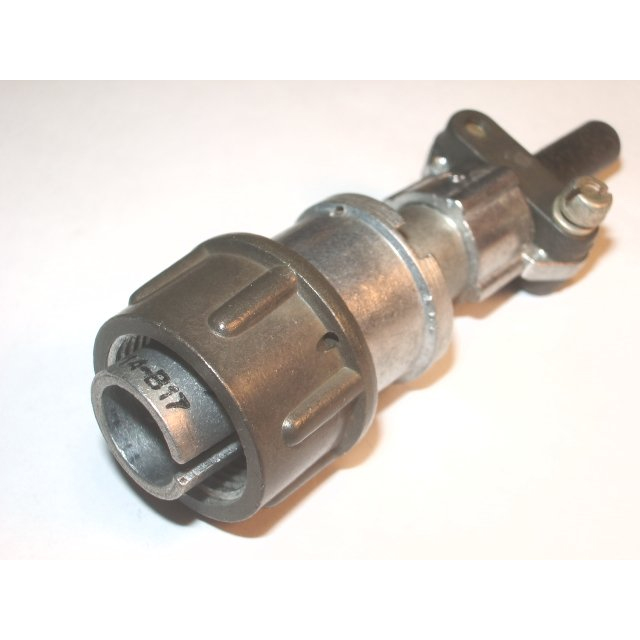

Назначение разъёма ОНЦ-РГ-09-4/14-Р2

ОНЦ-РГ-09-4/14-Р2 — цилиндрический низкочастотный малогабаритный соединитель, относящийся к серии ОНЦ и предназначенный для внутреннего монтажа. Изделие применяется для электрического соединения цепей постоянного и переменного тока в составе приборов, блоков и кабельных сборок. Разъём может использоваться как в приборном, так и в кабельном исполнении, что расширяет область его применения. Артикул позиции — 7437, категория — ОНЦ.

ОНЦ-РГ-09-4/14-Р2 является аналогом изделия 2РМ14БПН4Г1В1, то есть может рассматриваться как взаимозаменяемый вариант для соответствующих присоединительных и электрических решений.

Подтверждённые технические особенности

Ниже приведены характеристики, заявленные для данной модели. Конструкция соединителя обеспечивает механическую фиксацию за счёт резьбового сочленения и однозначную ориентацию ответных частей благодаря одношпоночной поляризации корпусов.

• Тип соединителя: цилиндрический, низкочастотный, малогабаритный, негерметичный.
• Количество контактов: 4.
• Посадочный диаметр корпуса: 14 мм.
• Максимальное рабочее напряжение: до 500 В.
• Токовая нагрузка на контакт: от 2,5 А до 7,5 А.
• Сочленение: резьбовое.
• Поляризация корпусов: одношпоночная.
• Покрытие контактов: никель.
• Сопротивление контактов: не более 50 мОм для контактов диаметром 1,0 мм и не более 30 мОм для контактов диаметром 1,5 мм.
• Рабочая частота: до 3 МГц.
• Климатическое исполнение: всеклиматическое УХЛ.

Указанные параметры определяют области, в которых разъём сохраняет работоспособность: низкочастотные сигнальные и силовые цепи с напряжением до 500 В и токами, не превышающими допустимую нагрузку на контакт. Покрытие контактов никелем способствует стабильности переходного сопротивления при эксплуатации.

Применение и условия эксплуатации

Разъём ОНЦ-РГ-09-4/14-Р2 востребован в приборостроении, радиоэлектронной аппаратуре и кабельных сборках, где требуется компактное разъёмное соединение на 4 контакта с посадочным диаметром корпуса 14 мм. Благодаря возможности приборного и кабельного монтажа он подходит для подключения блоков, пультов, датчиков и жгутов внутри устройств.

Исполнение УХЛ допускает работу в различных климатических условиях, а негерметичная конструкция предполагает применение в местах, где не требуется полная защита от влаги и агрессивных сред. Резьбовое сочленение и одношпоночная поляризация упрощают сборку и исключают неправильное подключение ответных частей.

При подборе изделия следует учитывать максимальное рабочее напряжение до 500 В, токовую нагрузку на контакт от 2,5 А до 7,5 А и сопротивление контактов в зависимости от их диаметра: не более 50 мОм для контактов диаметром 1,0 мм и не более 30 мОм для контактов диаметром 1,5 мм.
