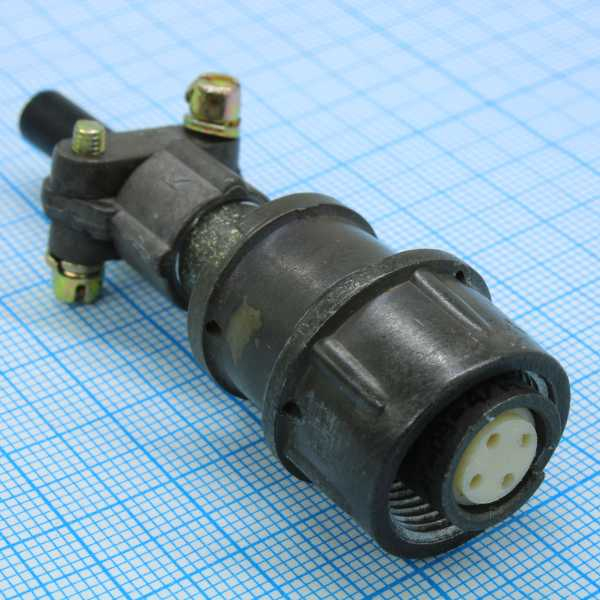

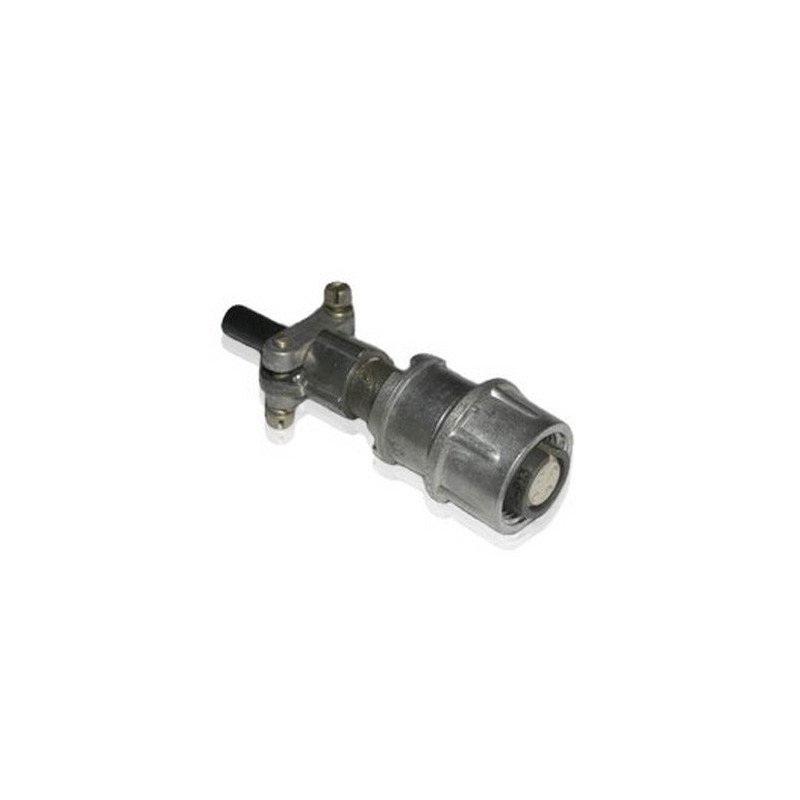

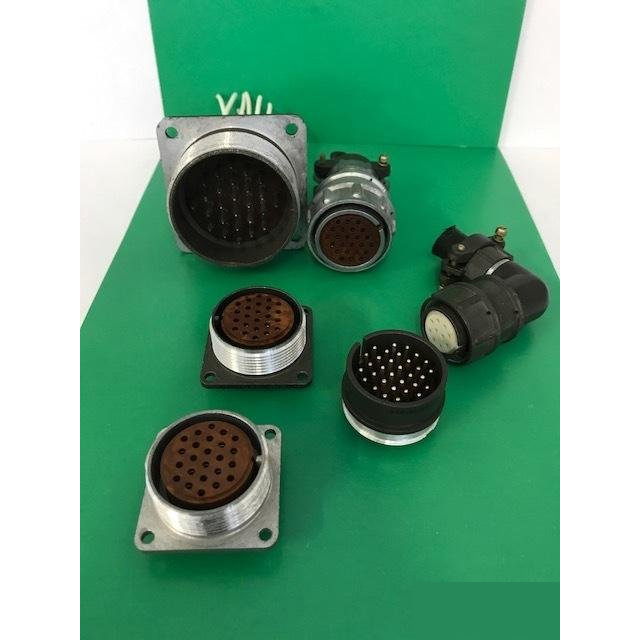

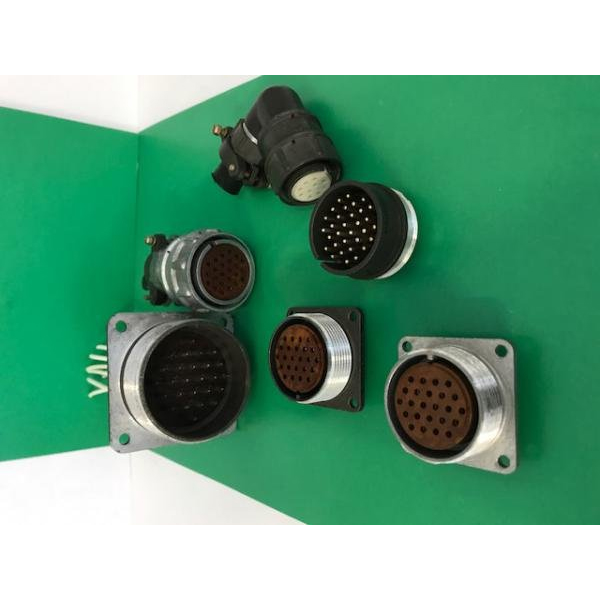

ОНЦ-РГ-09-4/14-Р2 — это цилиндрический низкочастотный соединитель розеточного типа, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц.

Основное назначение

Он относится к серии ОНЦ-РГ-09 и используется для надежного соединения приборных или кабельных частей в негерметичных системах. Соединение корпусов резьбовое, с одношпоночной поляризацией для точного позиционирования.

Технические характеристики

Максимальное рабочее напряжение достигает 500 В, токовая нагрузка на контакт — до 2,5 А. Сопротивление контактов не превышает 50 мОм, изоляции — не менее 5000 МОм в нормальных условиях. Климатическое исполнение УХЛ (от -60 до +70 °С), выдерживает вибрацию до 5000 Гц (ускорение 100 м/с²), одиночные удары до 1500 м/с² и многократные до 400 м/с².

Конструкция и маркировка

Обозначение расшифровывается так: ОНЦ-РГ-09 — базовый тип, 4 — число контактов, 14 — условный размер корпуса, Р2 — розетка с патрубком (приборная часть без кожуха, вариант 2). Покрытие контактов — никель, наработка — минимум 10 000 часов, срок сохраняемости — 6 лет.
