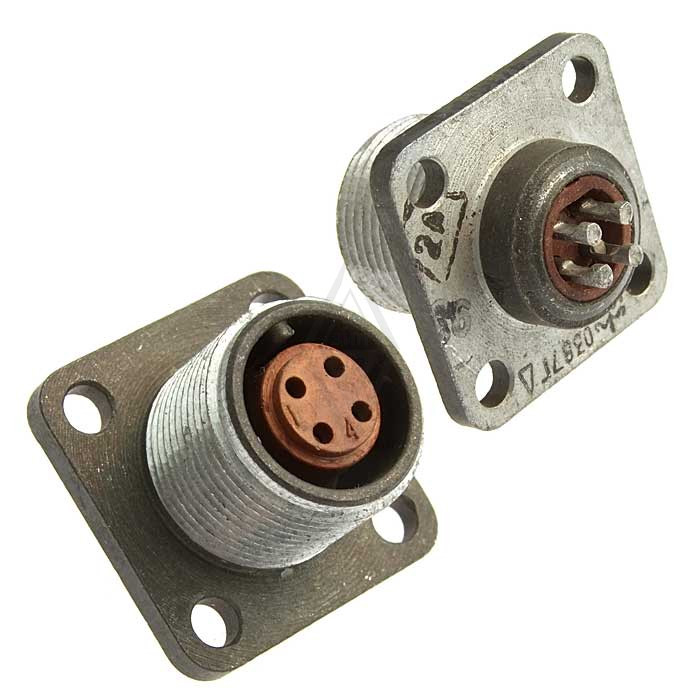

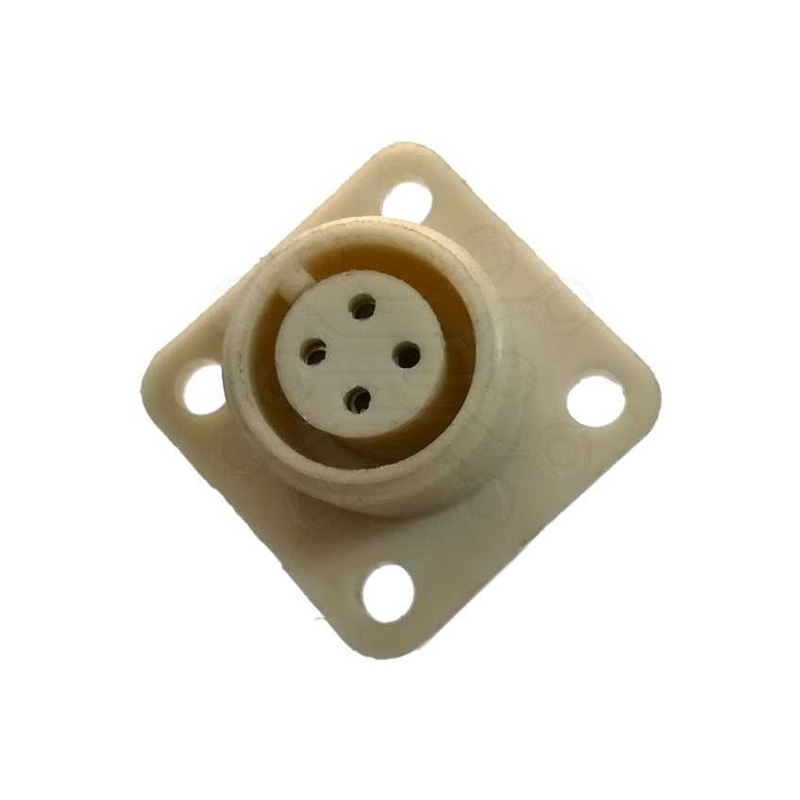

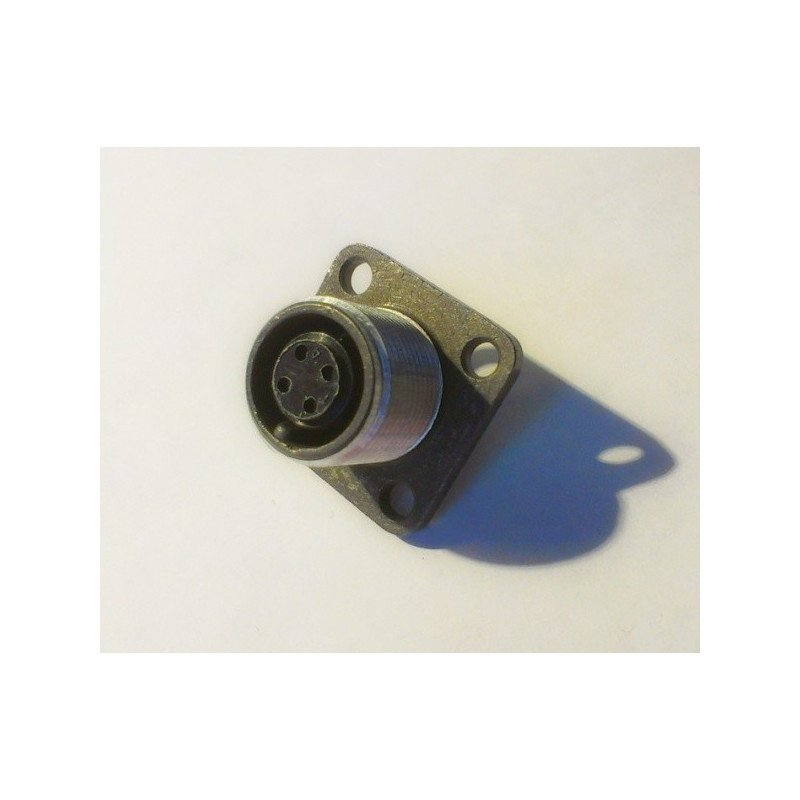

Назначение соединителя ОНЦ-РГ-09-4/14-Р1Б

ОНЦ-РГ-09-4/14-Р1Б — цилиндрический низкочастотный соединитель серии ОНЦ, предназначенный для коммутации электрических цепей постоянного и переменного тока. Изделие применяется в цепях с рабочим напряжением до 500 В и частотой до 3 МГц. Соединитель относится к приборной части (патрубковой) и используется для подключения кабельных или блочных ответных частей.

Артикул позиции — 7434. Категория товара — ОНЦ.

Подтверждённые особенности конструкции

Соединитель имеет четыре контакта и условный размер корпуса 14 мм. Буквенная маркировка ОНЦ-РГ-09-4/14-Р1Б расшифровывается следующим образом:

• ОНЦ — обозначение серии цилиндрических низкочастотных соединителей;
• Р — тип соединителя «розетка»;
• 1 — конструктивное исполнение приборной части (патрубок);
• 4/14 — количество контактов и условный размер корпуса соответственно.

Корпусные детали выполнены из специального алюминиевого сплава АЛ-11. Изолятор изготовлен из пресс-материала АГ-4. Контакты имеют никелевое покрытие.

Технические параметры

• Количество контактов — 4;
• Условный размер корпуса — 14 мм;
• Тип соединителя — розетка;
• Конструктивное исполнение — приборная часть (патрубок);
• Рабочее напряжение — до 500 В;
• Рабочая частота — до 3 МГц;
• Материал корпуса — алюминиевый сплав АЛ-11;
• Материал изолятора — пресс-материал АГ-4;
• Покрытие контактов — никелевое.

Применение и правила подключения

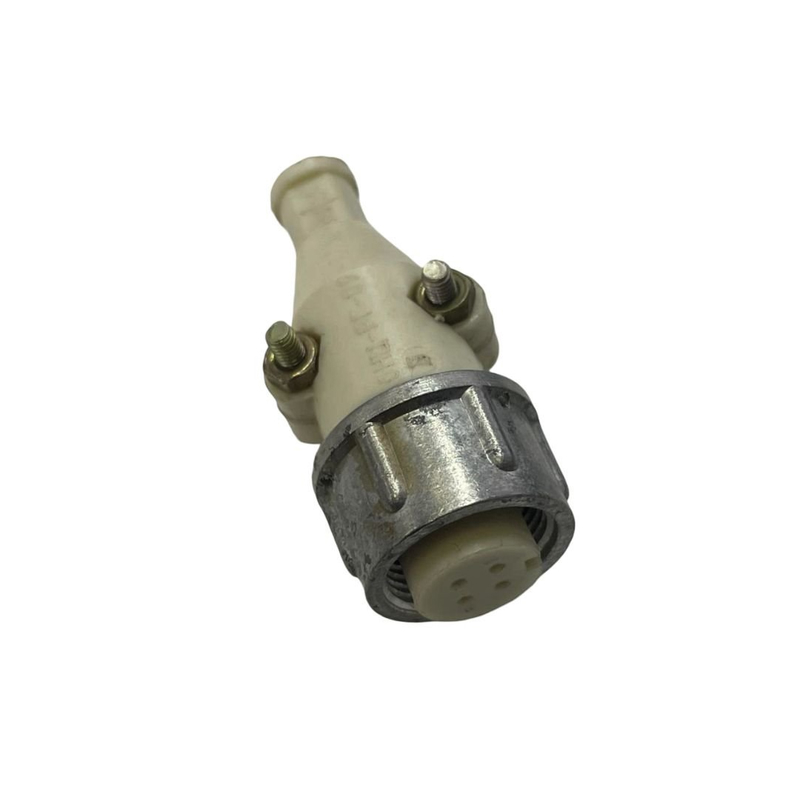

Соединители ОНЦ-РГ-09-4/14-Р1Б используются для соединения цепей с нагрузкой до соответствующего уровня. Они могут быть как блочными, так и кабельными, однако при подборе ответной части необходимо учитывать тип исполнения.

Кабельную розетку допускается соединять только с кабельной вилкой, а блочную розетку — только с блочной вилкой. Соблюдение этого правила обеспечивает надёжную механическую стыковку и корректную работу электрического соединения.

Перед эксплуатацией следует убедиться в соответствии рабочего напряжения и частоты параметрам соединителя, а также проверить целостность корпуса и контактов.

Комплектация и дополнительные сведения

Сведения о производителе, стране производства, комплектации, сертификатах, стандартах и гарантии в предоставленных данных отсутствуют. При необходимости получения этих сведений следует обратиться к поставщику или производителю.
