Назначение разъёма ОНЦ-РГ-09-4/14-Р18

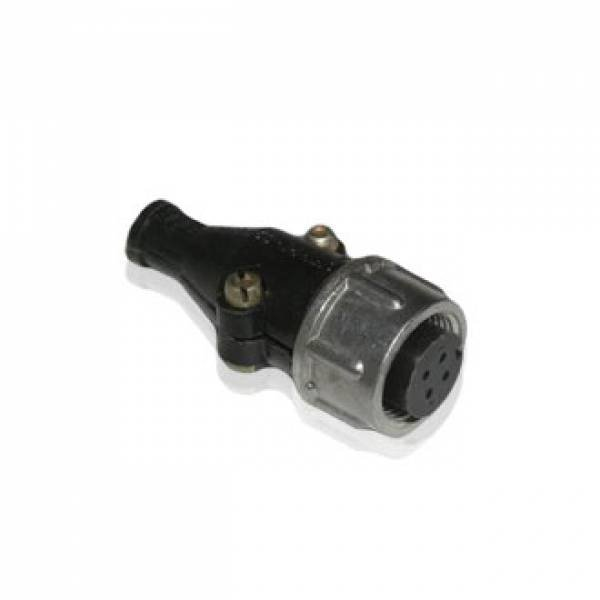

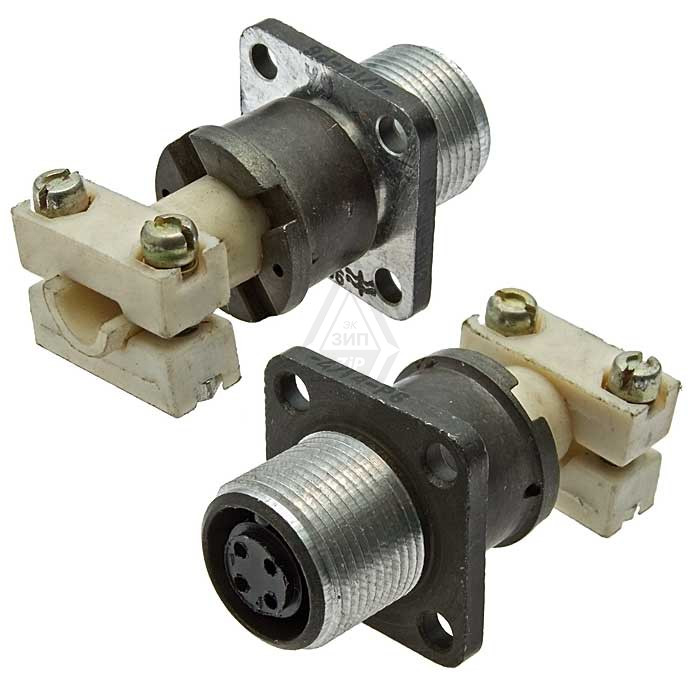

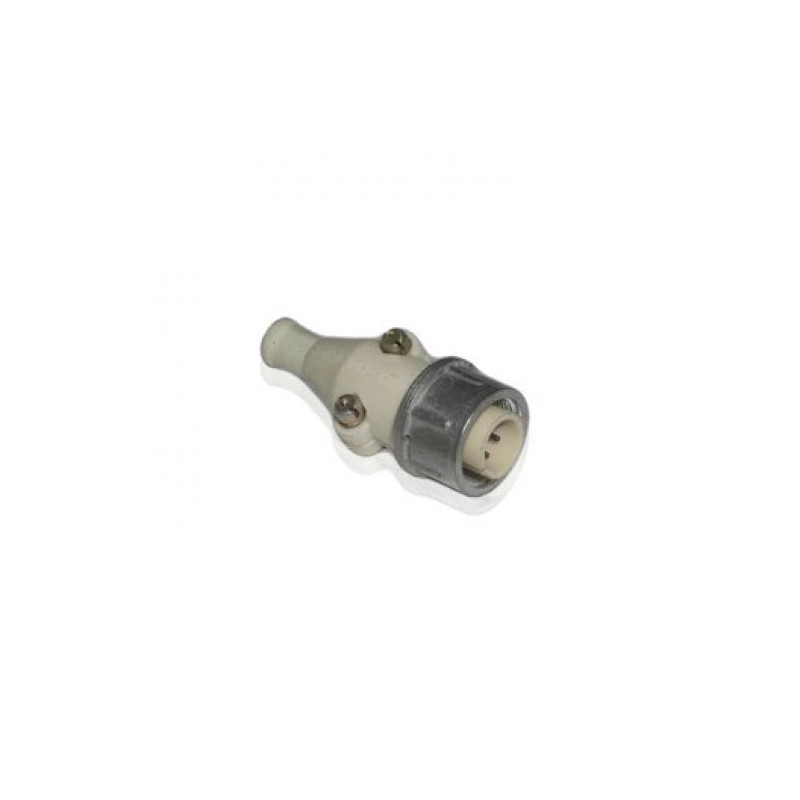

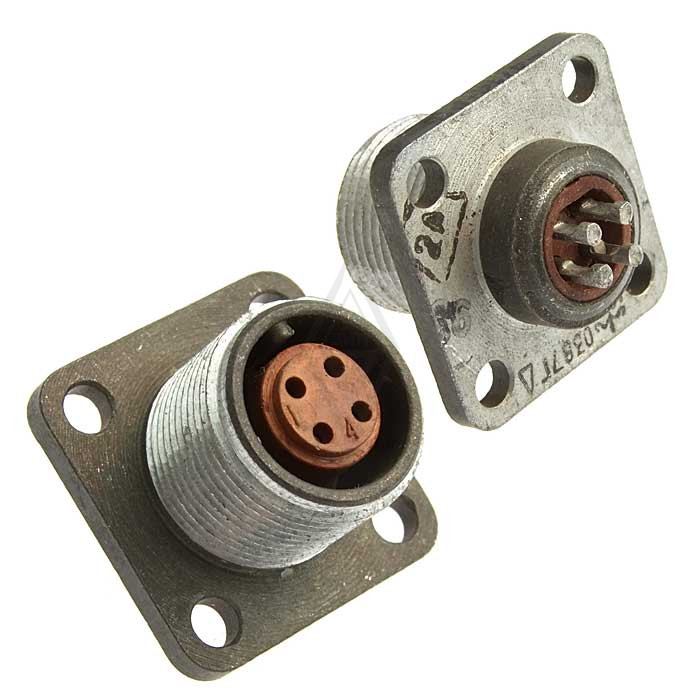

ОНЦ-РГ-09-4/14-Р18 — низкочастотный цилиндрический разъём серии ОНЦ-РГ-09, выпускаемый в виде блочной приборной розетки. Изделие предназначено для ручного соединения и разъединения электрических цепей в составе радиоэлектронной аппаратуры, приборов и кабельных сборок. Конструкция рассчитана на внутренний объёмный монтаж контактов, то есть провода подводятся к контактной части со стороны корпуса, что удобно при компоновке блока с ограниченным свободным пространством вокруг посадочного места.

Артикул позиции — 7433, категория — ОНЦ. Изделие применяется там, где требуется компактное резьбовое сочленение с поляризацией, исключающей неправильное подключение ответной части.

Основные технические характеристики

• Количество контактов — 4, диаметр каждого контакта 1 мм, тип контакта — гнездо, покрытие — никель (Ni).
• Условный размер корпуса — 14 мм, диаметр посадочного отверстия около 18 мм.
• Метод соединения — резьбовой, поляризация — одношпоночная.
• Номинальное напряжение — 500 В переменного тока, рабочий ток — 5 А.
• Диапазон частот — от 1 до 500 Гц.
• Сопротивление контактов — не более 50 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Ресурс — 500 циклов соединения.
• Габаритные размеры изделия — 24 на 24 на 24 мм.
• Материал вставки — пластмасса, цвет — серый.
• Нормативная документация — бРО.364.082 ТУ.

Указанные параметры определяют область применения разъёма: слаботочные и среднесиловые цепи переменного тока промышленной и повышенной частоты, где рабочие токи не превышают 5 А, а напряжение — 500 В.

Конструктивные особенности

Розетка выполнена без кожуха и без гайки патрубка. В конструкции предусмотрена особенность «перекрут». Корпус имеет условный размер 14 мм, что относит изделие к компактному классу цилиндрических разъёмов. Посадочное отверстие диаметром около 18 мм позволяет монтировать розетку непосредственно на панели прибора. Одношпоночная поляризация гарантирует однозначную ориентацию ответной части при сочленении, а резьбовой метод соединения обеспечивает механическую фиксацию и устойчивость к вибрационным нагрузкам.

Условия эксплуатации

Разъём рассчитан на работу в широком диапазоне внешних воздействующих факторов. Климатическое исполнение — УХЛ, то есть изделие предназначено для умеренного и холодного климата.

• Интервал рабочих температур — от минус 60 до плюс 70 градусов Цельсия.
• Относительная влажность — до 98 процентов при температуре плюс 25 градусов Цельсия.
• Атмосферное давление — от 133,32 на 10 в минус двенадцатой степени Паскаля до 50,6 на 10 в четвёртой степени Паскаля.

Такие параметры позволяют применять разъём в аппаратуре, эксплуатируемой как в наземных условиях, так и в условиях пониженного давления, включая высотные и вакуумные системы.

Механическая стойкость и устойчивость к нагрузкам

Изделие выдерживает следующие виды механических воздействий:

• вибрацию с амплитудой ускорения 100 метров на секунду в квадрате;
• акустические шумы до 170 децибел;
• линейное ускорение 2000 метров на секунду в квадрате;
• одиночные удары 1500 метров на секунду в квадрате;
• многократные удары 400 метров на секунду в квадрате.

Совокупность этих характеристик делает ОНЦ-РГ-09-4/14-Р18 пригодным для установки в оборудование, подвергающееся интенсивным динамическим нагрузкам: вибрации, ударам и ускорениям. Ресурс в 500 циклов соединения определяет расчётный срок службы при периодическом сочленении и разъединении в процессе эксплуатации и технического обслуживания.

Область применения

Разъём применяется в блочной и приборной аппаратуре для коммутации цепей с внутренним объёмным монтажом. Его используют при построении кабельных соединений, в пультах, блоках питания, измерительных приборах и другой технике, где необходимы компактное резьбовое сочленение, поляризация и стойкость к вибрации и ударам. Благодаря сочетанию четырёх контактов диаметром 1 мм, рабочего тока 5 А и напряжения 500 В изделие подходит для передачи питания и сигналов низкой частоты в диапазоне от 1 до 500 Гц.
