Назначение и область применения

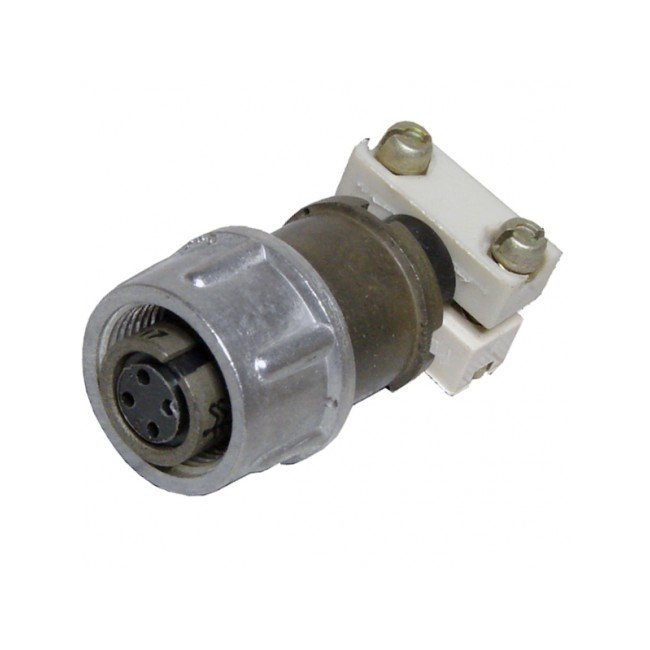

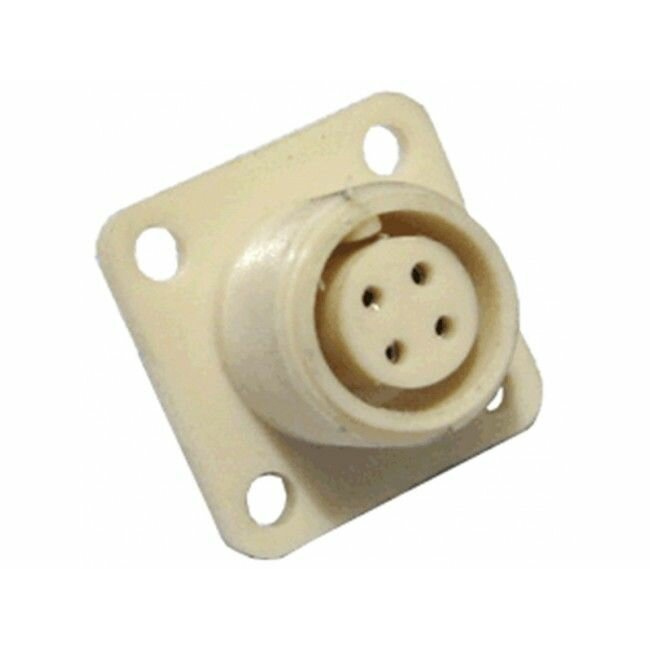

ОНЦ-РГ-09-4/14-Р17 представляет собой цилиндрический низкочастотный малогабаритный электрический соединитель, выполненный в виде кабельной розетки. Изделие относится к серии ОНЦ-РГ-09 и предназначено для коммутации электрических цепей постоянного и переменного тока частотой до нескольких мегагерц при рабочем напряжении до 500 В. Основная сфера использования — внутренний монтаж радиоэлектронной аппаратуры, контрольно-измерительных приборов, блоков питания и другой низкочастотной техники, где требуется надёжное разъёмное соединение проводов и кабелей.

Соединитель рассчитан на работу в составе приборов и устройств, эксплуатируемых в стационарных условиях или при умеренных механических воздействиях. Конструкция не предусматривает герметизации линии, поэтому при выборе места установки следует учитывать отсутствие защиты от прямого попадания влаги и агрессивных сред. Резьбовое сочленение с ответной вилкой обеспечивает стабильный электрический контакт и защиту от самопроизвольного расчленения при вибрациях.

Конструктивные особенности

Корпус розетки выполнен из прочной пластмассы и имеет прямой кабельный патрубок. Габаритные размеры изделия составляют: диаметр корпуса около 22 мм, высота около 46 мм. Внутри корпуса размещены четыре круглых контакта-гнезда диаметром 1 мм. Контакты изготовлены из латуни с никелевым покрытием, что обеспечивает низкое переходное сопротивление и устойчивость к окислению в процессе эксплуатации. Покрытие контактных элементов способствует сохранению стабильных электрических параметров на протяжении всего срока службы соединителя.

Конструкция предусматривает одношпоночную поляризацию корпуса, исключающую неправильное сочленение с ответной частью. Такое решение особенно важно при монтаже в многоконтактных системах, где ошибочное подключение может привести к выходу оборудования из строя. Рабочее положение соединителя допускается любое, что упрощает компоновку внутри приборных отсеков и шкафов.

Типоразмер и схема расположения контактов соответствуют обозначению 2рм14кпн4г1в1, что указывает на совместимость по посадочным и присоединительным размерам с распространёнными разъёмами отечественного производства. Это позволяет использовать ОНЦ-РГ-09-4/14-Р17 как при новом проектировании, так и при замене выработавших ресурс соединителей в уже эксплуатируемой аппаратуре. Часть соединителей серии ОНЦ-РГ-09 имеет общую схему расположения контактов с разъёмами 2РМТ, что расширяет возможности взаимозаменяемости.

Электрические параметры

Электрические характеристики соединителя ориентированы на применение в сигнальных и слаботочных цепях. Основные параметры:

• допустимый рабочий ток на каждый контакт — до 5 А;
• максимальное рабочее напряжение — до 500 В;
• сопротивление контактов — не более 50 мОм;
• сопротивление изоляции — порядка 5000 МОм.

Указанные значения соответствуют требованиям, предъявляемым к низкочастотным соединителям, эксплуатируемым в радиоэлектронной аппаратуре общего назначения. Низкое переходное сопротивление контактов минимизирует потери сигнала и нагрев при прохождении тока, а высокое сопротивление изоляции предотвращает утечки между соседними цепями и на корпус.

Климатические условия эксплуатации

Соединитель рассчитан на работу в широком диапазоне климатических условий. Климатическое исполнение соответствует УХЛ, что допускает применение в регионах с умеренным и холодным климатом. Изделие сохраняет работоспособность при температуре окружающей среды примерно от −60 до +70 градусов Цельсия. Допустимая относительная влажность воздуха достигает 98 процентов при температуре 25 градусов Цельсия. Соединитель выдерживает перепады атмосферного давления в широких пределах — от пониженного, характерного для высотных условий, до повышенного.

Такие характеристики позволяют использовать ОНЦ-РГ-09-4/14-Р17 в аппаратуре, эксплуатируемой в неотапливаемых помещениях, на открытых площадках под навесами, в транспортных средствах и в других условиях с существенными колебаниями температуры и влажности. При этом следует помнить, что разъём не является герметичным, поэтому прямое воздействие осадков и конденсата на контактную зону должно быть исключено конструкцией прибора.

Ресурс и надёжность

Соединитель рассчитан не менее чем на 500 циклов сочленения и расчленения, что подтверждает его пригодность для многократного использования при проведении регламентных работ, настройке и проверке аппаратуры. Гарантированный срок наработки составляет порядка десятков тысяч часов при нормальных условиях эксплуатации, что сопоставимо с ресурсом самой радиоэлектронной аппаратуры, в составе которой применяется соединитель.

Кабельная розетка ОНЦ-РГ-09-4/14-Р17 выпускалась в период 1990–1992 годов и относится к зарекомендовавшей себя линейке соединителей, широко применявшейся в отечественном приборостроении. Наличие на складах и во вторичном обороте делает её доступным решением для поддержания работоспособности оборудования, выпущенного в тот период и находящегося в эксплуатации до настоящего времени.
