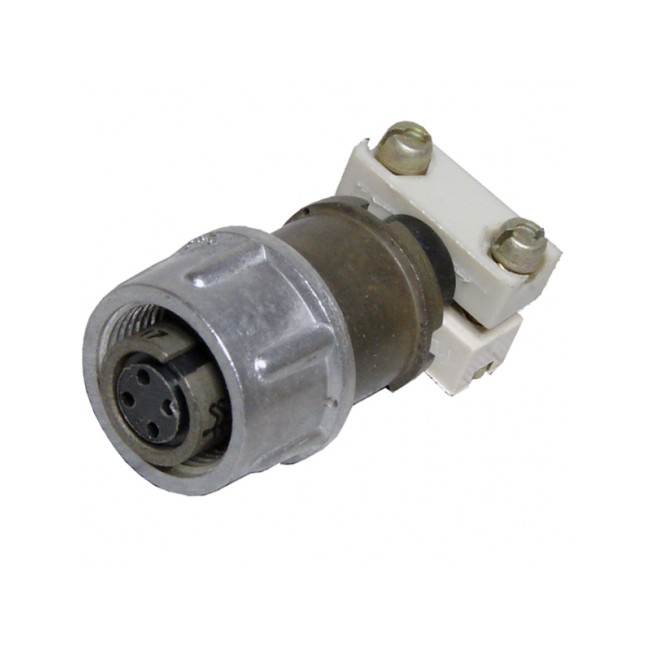

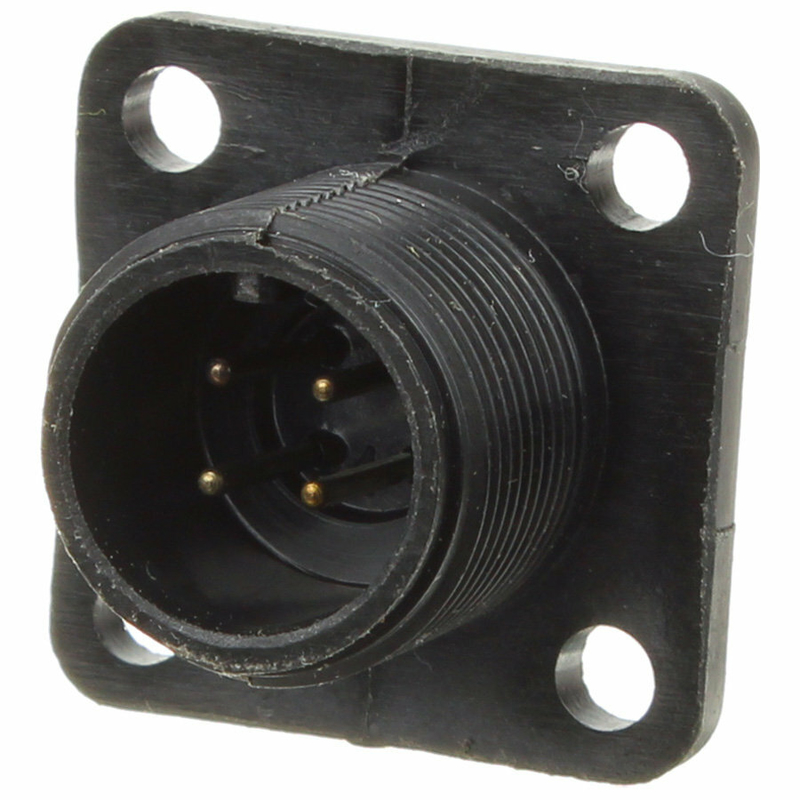

Назначение разъёма ОНЦ-РГ-09-4/14-Р17

ОНЦ-РГ-09-4/14-Р17 представляет собой цилиндрический низкочастотный разъём из серии ОНЦ-РГ-09. Изделие предназначено для надёжного соединения электрических цепей в составе различных устройств, приборов и промышленного оборудования. Разъём относится к категории кабельных розеток: обозначение «Р» в наименовании указывает на розетку, а «17» — на пластмассовое исполнение с определённым типом кожуха.

Такое исполнение типично для приборостроения и промышленной техники, где требуется устойчивое к внешним воздействиям соединение при ограниченных габаритах посадочного места. Разъём применяется для коммутации цепей управления, питания и сигнальных линий в составе стационарного и переносного оборудования.

Технические характеристики

Разъём имеет 4 контакта диаметром 1 мм. Условный размер корпуса составляет 14 мм — это диаметр посадочного отверстия. Ниже перечислены подтверждённые параметры изделия:

• количество контактов — 4;
• диаметр контакта — 1 мм;
• условный размер корпуса (диаметр посадочного отверстия) — 14 мм;
• максимальное рабочее напряжение — до 500 В;
• сопротивление изоляции — не менее 5000 МОм;
• количество сочленений и расчленений — до 500 циклов;
• диапазон рабочих температур — от минус 60 до плюс 70 градусов Цельсия;
• наработка на отказ — не менее 10000 часов.

Указанные значения определяют область применения разъёма: он подходит для эксплуатации как при низких, так и при умеренных положительных температурах, что расширяет возможности его использования в аппаратуре, работающей в сложных климатических условиях.

Конструкция и материалы

Корпус разъёма выполнен из алюминиевого сплава АЛ-11. Этот материал обеспечивает прочность и устойчивость к внешним воздействиям, что важно для приборов и промышленного оборудования. Изолятор изготовлен из пресс-материала АГ-4, а контакты имеют никелевое покрытие.

Совокупность применённых материалов и покрытий повышает стойкость изделия к механическим нагрузкам и воздействию среды в пределах заявленного температурного диапазона. Конструкция рассчитана на многократное сочленение и расчленение в пределах указанного ресурса.

Применение и установка

Разъём применяется для соединения электрических цепей в различных устройствах, включая приборы и промышленное оборудование. Установочные размеры включают резьбу M14x1 мм и диаметр d1, равный 6,5 мм. Эти параметры определяют способ монтажа и совместимость с ответной частью.

Благодаря сочетанию компактных размеров и стойкости к температурным воздействиям, ОНЦ-РГ-09-4/14-Р17 подходит для использования в составе аппаратуры, работающей в диапазоне от минус 60 до плюс 70 градусов Цельсия. Изделие обеспечивает надёжное соединение цепей при напряжении до 500 В и сохраняет изоляционные свойства на уровне не менее 5000 МОм.

Ресурс и надёжность

Заявленный ресурс разъёма включает до 500 циклов сочленения и расчленения и наработку на отказ не менее 10000 часов. Эти показатели подтверждают пригодность изделия для длительной эксплуатации в составе оборудования, где важны стабильность контакта и предсказуемый срок службы.

Артикул изделия — 7432. Разъём относится к категории ОНЦ. Производитель в предоставленных данных не указан. Сведения о комплектации, сертификатах, стране производства и гарантии в исходных данных отсутствуют, поэтому в описании не приводятся.

Краткое резюме

1. ОНЦ-РГ-09-4/14-Р17 — кабельная розетка серии ОНЦ-РГ-09 с пластмассовым исполнением кожуха.
2. 4 контакта диаметром 1 мм, посадочный размер 14 мм, резьба M14x1 мм.
3. Рабочее напряжение до 500 В, сопротивление изоляции не менее 5000 МОм.
4. Температурный диапазон от минус 60 до плюс 70 градусов Цельсия.
5. Ресурс: до 500 циклов сочленения, наработка на отказ не менее 10000 часов.
