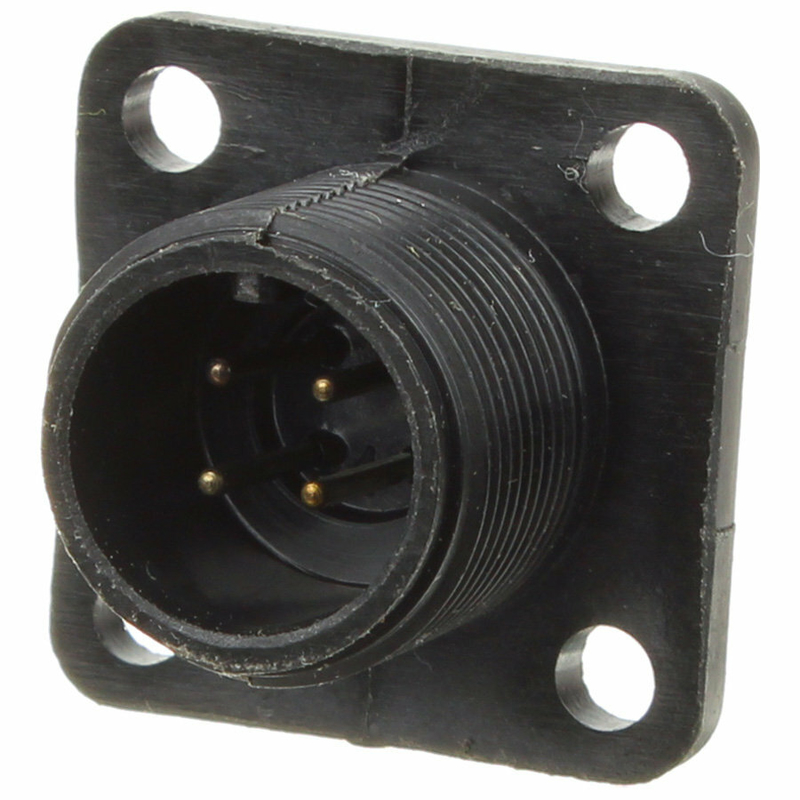

Назначение разъёма ОНЦ-РГ-09-4/14-Р17

ОНЦ-РГ-09-4/14-Р17 — цилиндрический низкочастотный разъём серии ОНЦ-РГ-09, выполненный в виде кабельной розетки. Изделие предназначено для надёжного электрического соединения цепей в различных устройствах и применяется там, где требуется компактный, механически прочный и устойчивый к внешним воздействиям соединитель.

Артикул товара — 7431, категория — ОНЦ. Разъём относится к классу низкочастотных соединителей и рассчитан на работу с сигналами в диапазоне частот до 3 МГц.

Основные электрические характеристики

Разъём имеет 4 контакта диаметром 1 мм. Условный размер корпуса составляет 14 мм (диаметр посадочного отверстия). Максимальное рабочее напряжение достигает 500 В, сопротивление изоляции — не менее 5000 МОм. Токовая нагрузка поддерживает частоты до 3 МГц.

• Количество контактов: 4
• Диаметр контактов: 1 мм
• Условный размер корпуса: 14 мм
• Максимальное рабочее напряжение: 500 В
• Сопротивление изоляции: не менее 5000 МОм
• Рабочий диапазон частот: до 3 МГц
• Диапазон рабочих температур: от минус 60 до плюс 70 градусов Цельсия
• Наработка на отказ: не менее 10000 часов
• Срок хранения: 6 лет

Конструкция и материалы

Корпус разъёма изготовлен из алюминиевого сплава АЛ-11, изолятор — из пресс-материала АГ-4, контакты имеют никелевое покрытие. Такое сочетание материалов обеспечивает стойкость к коррозии, механическим нагрузкам и перепадам температур.

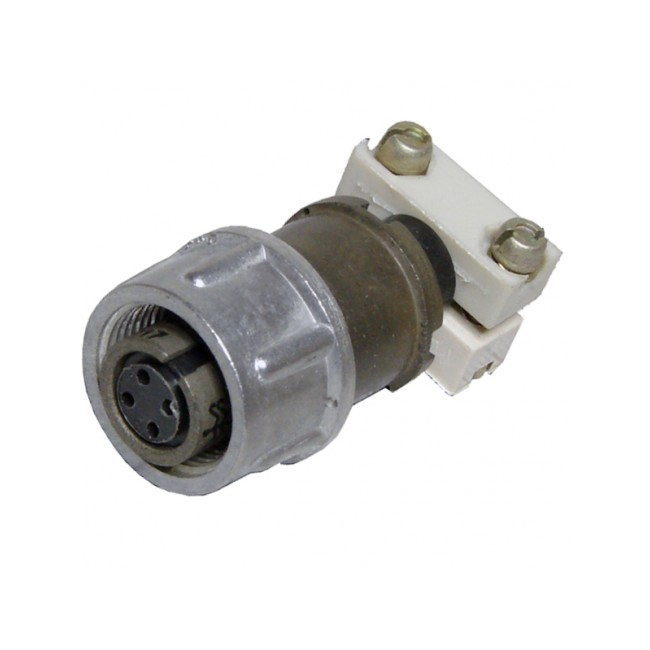

Исполнение — кабельная розетка с пластмассовым кожухом, экранированной кабельной частью и угловым кожухом. Установочные размеры включают резьбу Dлев М14 на 1 мм и размер d1, равный 6,5 мм.

Расшифровка обозначения

1. ОНЦ-РГ-09 — базовый тип соединителя.
2. 4 — количество контактов.
3. 14 — размер корпуса.
4. Р — розетка (вилка обозначается буквой В).
5. 17 — кабельная часть с угловым кожухом в пластмассовом исполнении.

Применение и условия эксплуатации

Благодаря диапазону рабочих температур от минус 60 до плюс 70 градусов Цельсия разъём подходит для эксплуатации в составе оборудования, работающего в широком спектре климатических условий. Значительное сопротивление изоляции и рабочее напряжение до 500 В позволяют использовать его в цепях питания и передачи сигналов низкой частоты.

Угловой кожух кабельной части упрощает монтаж в стеснённых условиях, когда требуется изменить направление подводимого кабеля. Экранированная кабельная часть снижает влияние помех на передаваемый сигнал.

Разъём ОНЦ-РГ-09-4/14-Р17 применяется в составе промышленного, измерительного и связного оборудования, а также в других устройствах, где востребованы цилиндрические низкочастотные соединители серии ОНЦ с четырьмя контактами и корпусом условного размера 14 мм.
